Siemens 3SK1111-2AB30 3SK11112AB30 bezpečnostné relé 24 V/DC, 24 V/AC Menovitý prúd 5 A

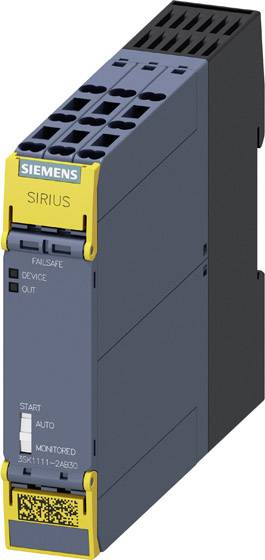

Automatizačný modul priemyselného priemyslu od Siemensu, model Sirius, so žltým bezpečnostným označením, vyznačené oblasti 'Failsafe', 'Device', 'Out'.

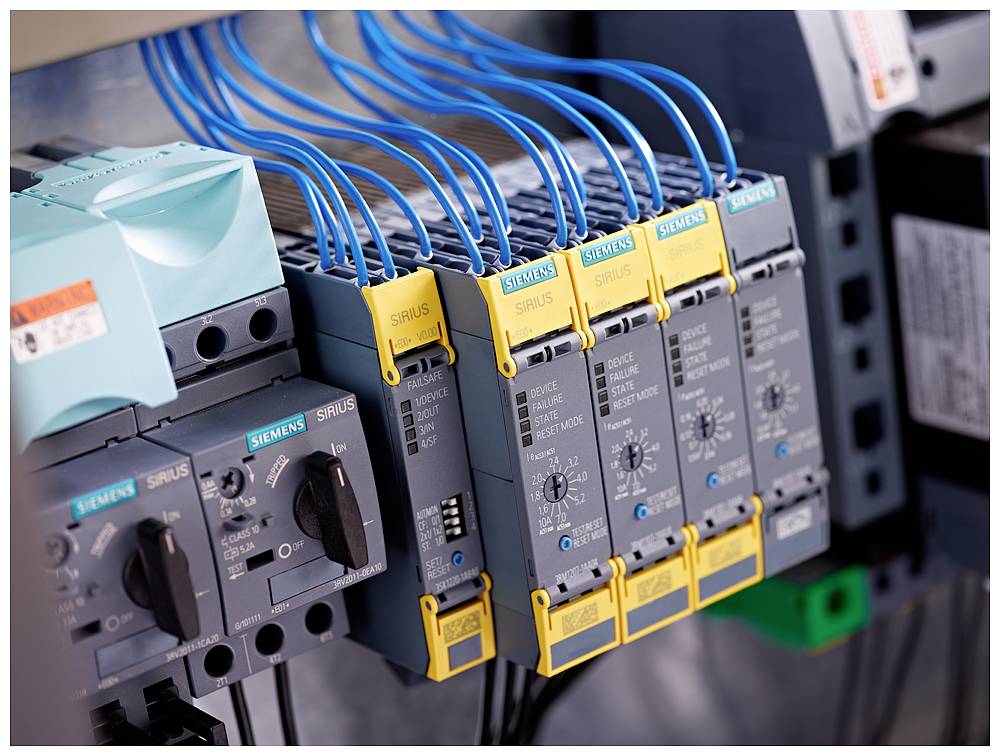

Niekoľko elektrických spínacích zariadení prepojených modrými káblami je namontovaných v rozvádzači.

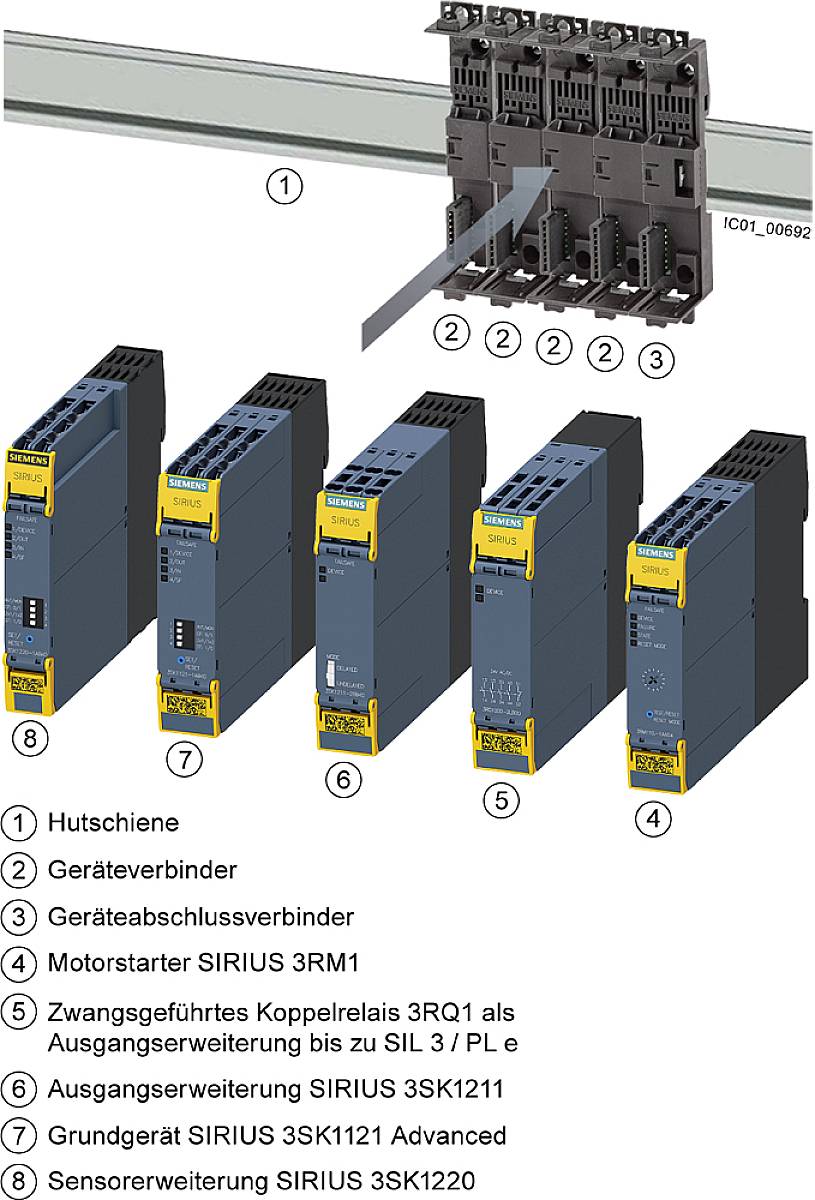

Siemens 3SK1111-2AB30 3SK11112AB30 bezpečnostné relé 24 V/DC, 24 V/AC Menovitý prúd 5 A-2

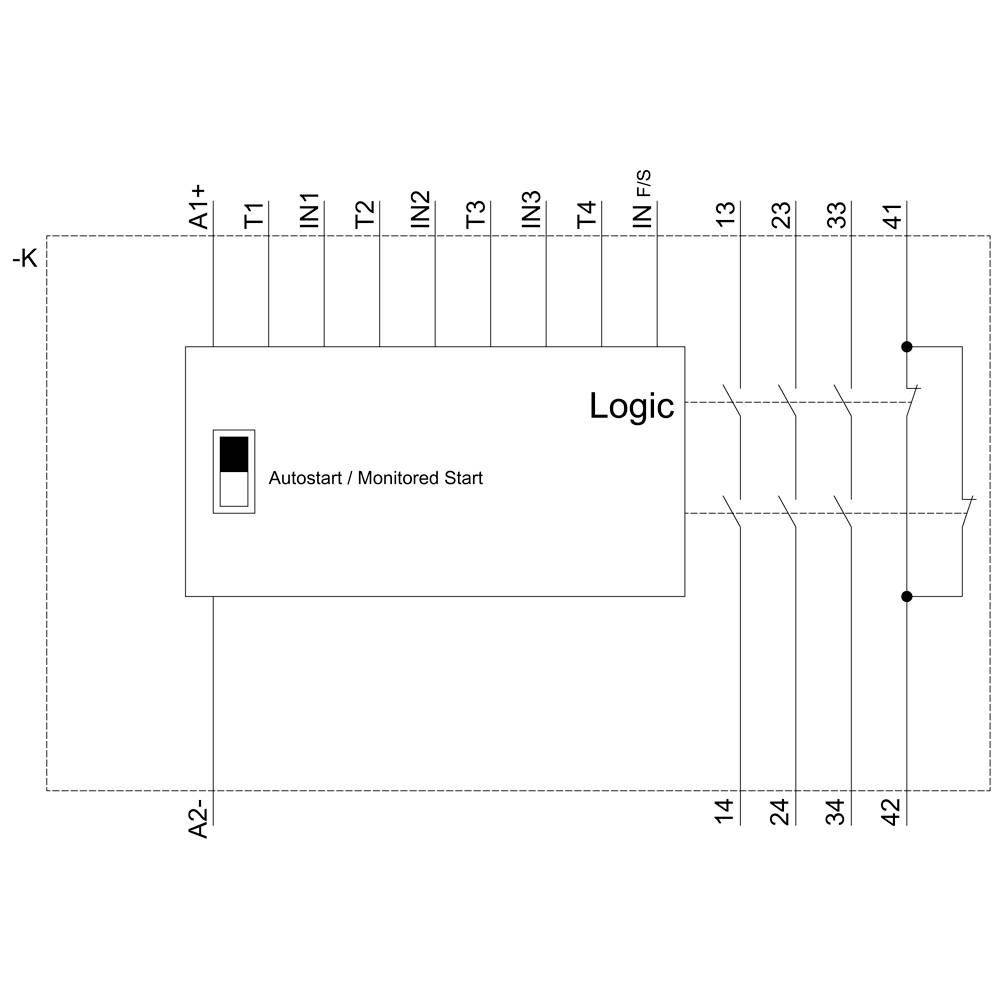

Schéma zapojenia bezpečnostného relé: Vľavo rôzne vstupy do logiky (T1 až T4, IN1 až IN3), vpravo výstupné relé (13-14, 23-24, 33-34).

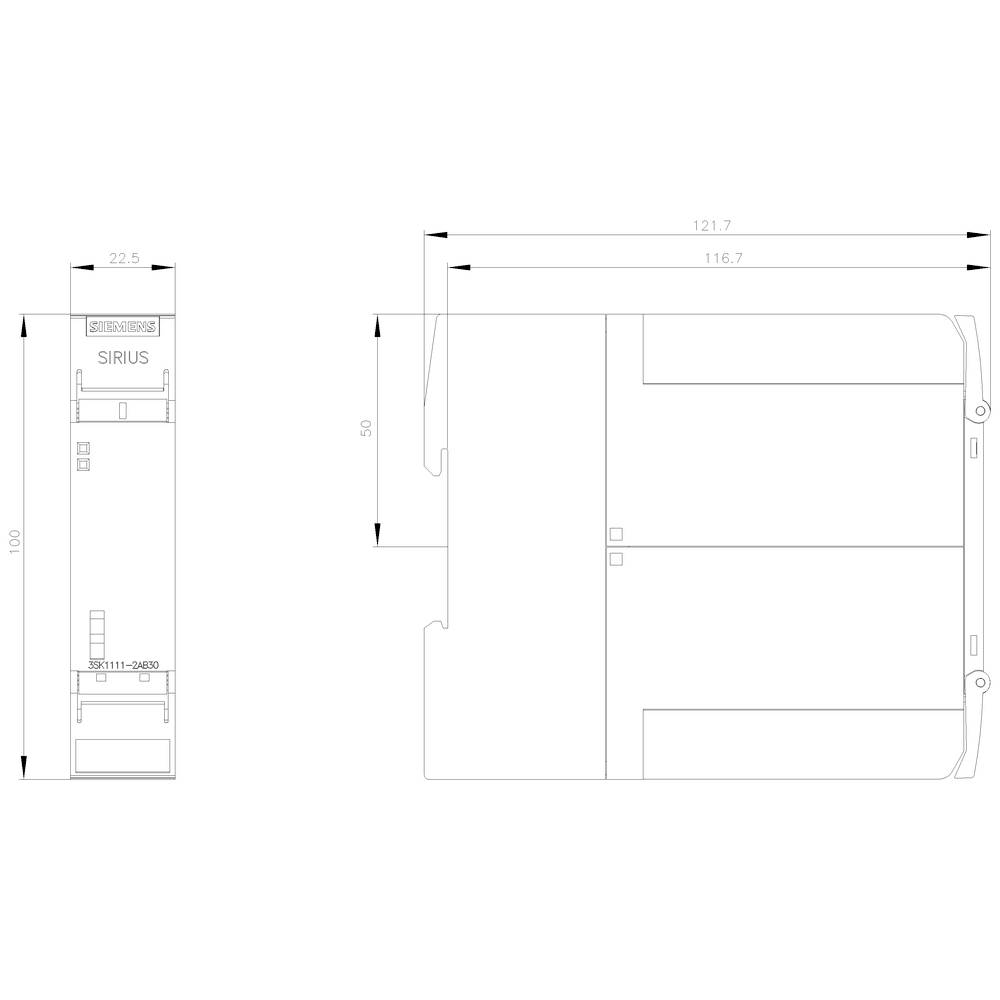

Technický výkres elektrického komponentu s rozmermi: šírka 22,5 mm, výška 100 mm, hĺbka 121,7 mm. Označenie 'SIRIUS'.

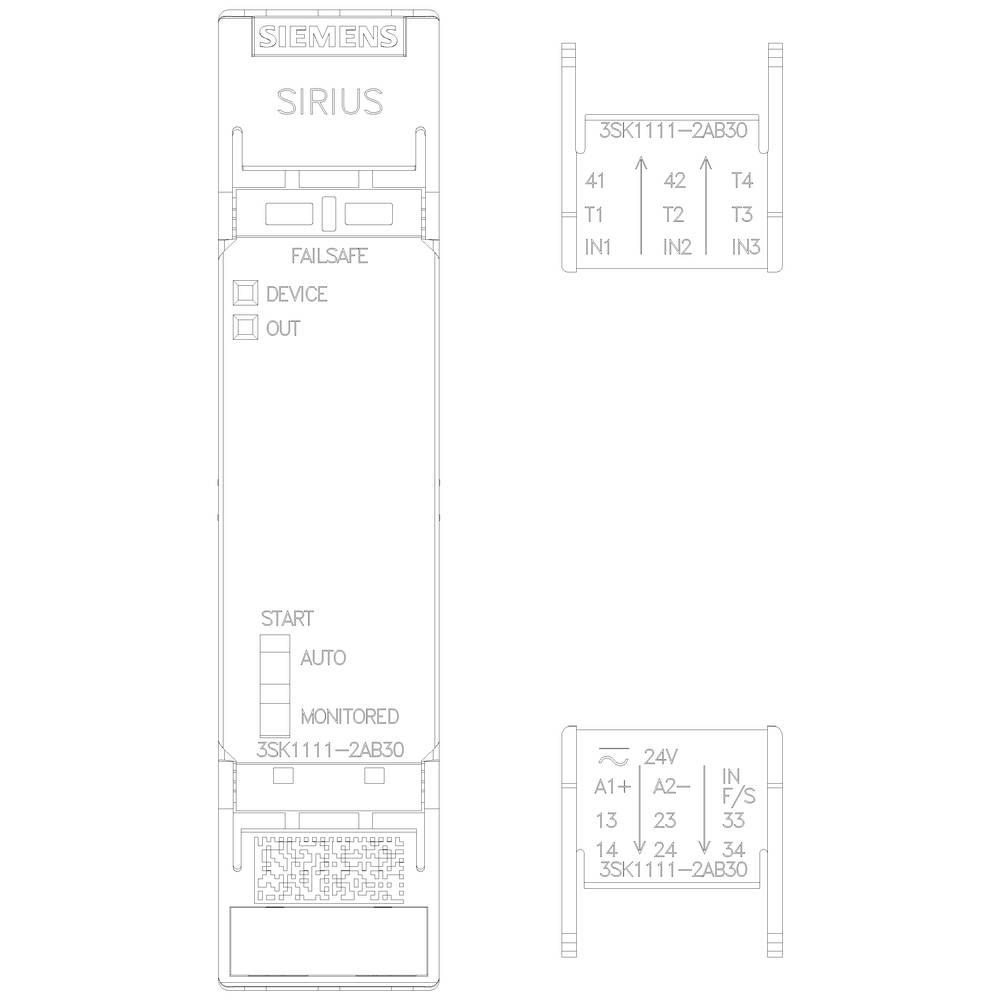

Diagram Siemens SIRIUS zariadenia s pripojovacími bodmi. Zobrazuje popisy pre Failsafe, Zariadenie a Výstup, ako aj štartovacie a automatické tlačidlá.

1/6

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

14 Ks

Počet

Celkom (182,92 € / kus)

182,92 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória prepätia: 3; Menovitá hodnota izolačného napätia: 300 V; Frekvencia riadiaceho napájacieho napätia: 50/60 Hz

Kategória výrobku: bezpečnostné relé

Pripojovacie prúd: 5 A

Prevádzkové napätie: 24 V DC/AC

Menovité napätie: 24 V/DC
24 V/AC

Prevedenie: Pružinové pripojenie

Číslo výrobcu: 3SK11112AB30

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Typ: 3SK1111-2AB30

Rozmer.: (d x š x v) 121.6 x 22.5 x 100 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 22.5 mm

V: 100 mm

Dĺžka: 121.6 mm

Hĺbka: 121.6 mm

Max. teplota: 60 °C

Min. teplota: -25 °C

: IP20

Pripojenie: pružinové pripojenie

: 22.5

: Other

: 100 mm

: 121.6 mm

: ÁNO

: NIE

: ÁNO

: ÁNO

: 3

: 0

: 1

: 0

: Spring clamp connection

: NIE

: NIE

: ÁNO

: ÁNO

: ÁNO

: ÁNO

: Level e

: 0

: AC/DC

: One- and two-channel

: 3

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1419967 Siemens 3SK1111-2AB30 3SK11112AB30 bezpečnostné relé 24 V/DC, 24 V/AC Menovitý prúd 5 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1419967 Siemens 3SK1111-2AB30 3SK11112AB30 bezpečnostné relé 24 V/DC, 24 V/AC Menovitý prúd 5 A

Popis

Bezpečnostné relé SIRIUS, základná jednotka, štandardná séria, aktivačné obvody relé, 3 rozpínacie kontakty plus signalizačný obvod relé, 1 rozpínací kontakt, Us = 24 V AC/DC, pružinová svorka (zasúvacia), bezpečnostné relé SIRIUS 3SK1 pre autonómne bezpečnostné aplikácie.
Štandardné základné zariadenia 3SK111 sa vyznačujú jednoduchou a variabilnou funkčnosťou a ponúkajú tak ekonomický vstup do sveta bezpečnostných relé. Sú ideálne pre bezpečnostné funkcie s iba niekoľkými senzormi a malým počtom uvoľňovacích obvodov. Tieto zariadenia majú komplexné celosvetové schválenia a sú preto ideálne vhodné na globálne použitie a export.
Zariadenia sú dostupné v 24 V verzii alebo so širokým rozsahom napätia, reléovými alebo polovodičovými výstupmi, ako aj so skrutkovými alebo pružinovými pripojeniami (push-in).
Rozsiahle príslušenstvo, ako sú tesniace krytky, vkladacie úchytky pre montáž na stenu a kódovacie kolíky, uľahčuje manipuláciu.
Bezpečnostné relé 3SK nahrádzajú osvedčený rad 3TK28.
Bezpečnosť je súčasťou podnikania spoločnosti SIRIUS.
