Name: Siemens 4NC5224-2CE21 prúdový transformátor 1-fázový Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:28 mm u
Brand: Siemens
SKU: 1701469
Availability: BackOrder

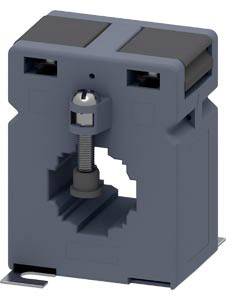

Sivý transformátor s dvoma čiernymi skrutkami na vrchu, stredovým závitovým zrezom a veľkým, obdĺžnikovým priestorom.

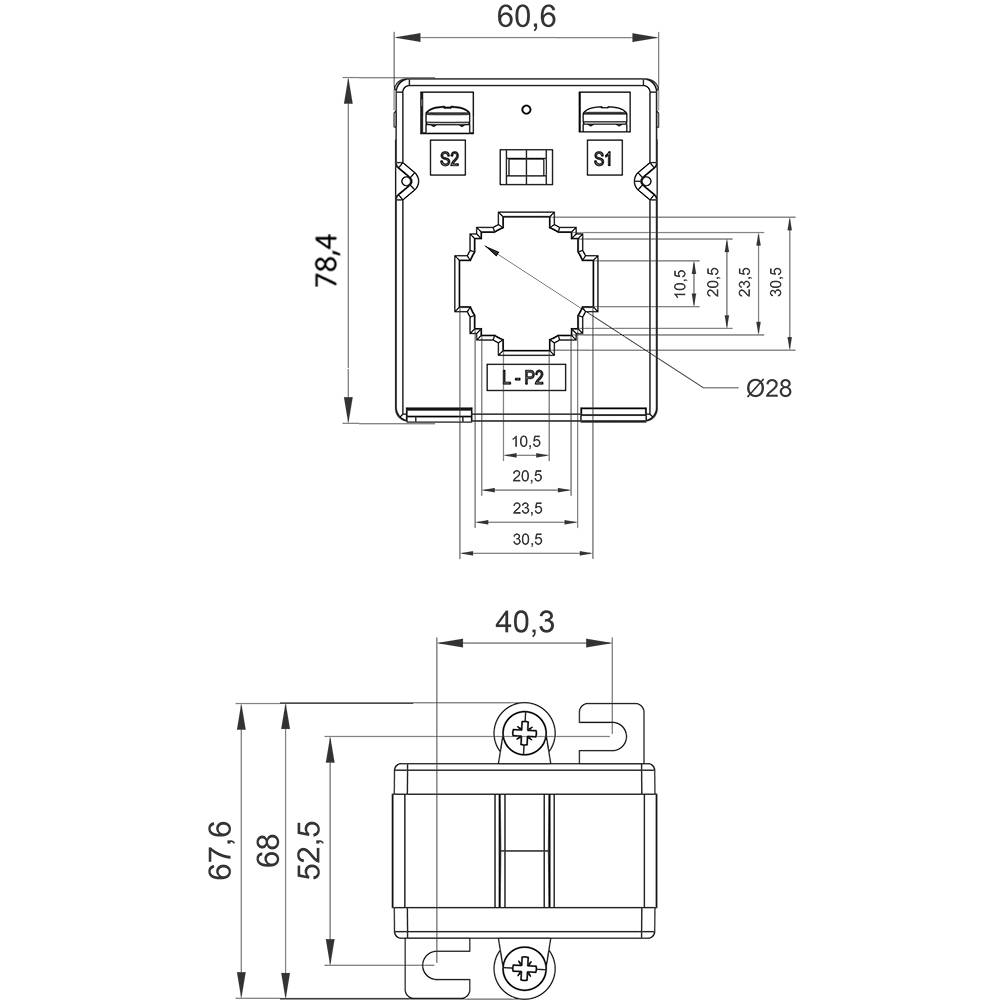

Technický výkres zariadenia s rozmermi a označeniami ako S1, S2 a P2. Zobrazený pohľad spredu a z boku.

1/2

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (85,99 € / kus)

85,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Prúdový transformátor 300/5A, 5VA KL1.0.

Vstupný prúd 300 A
Druhotný výstupný prúd 5 A
Ø priechodky vodiče 28 mm

Technické parametre

Ochranný druh IP20
Okolitá teplota: -30 ° C - +55 ° C
Prevádzková frekvencia: 50/60 Hz

Kategória výrobku: prúdový transformátor 1-fázový

Druh upevnenie: upevnenie pomocou skrutiek

Primárny prúd: 300 A

Sekundárny prúd: 5 A

: 5 VA

Ø priechodky vodiče: 28 mm

Trieda presnosti: 1

Typ: 4NC5224-2CE21

Rozmer.: (d x š x v) 65 x 60 x 78.5 mm

Hmotnosť: 367 g

Druhotný výstupný prúd: 5 A

Vstupný prúd: 300 A

Šírka: 60 mm

V: 78.5 mm

Dĺžka: 65 mm

: Attachable current transformer

: 1

: 28 mm

: 1

: 300 A

: 5 VA

: 5 A

: FS 10

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Ø priechodky vodiče

Primárny prúd

Sekundárny prúd

Výkon

Siemens 4NC5112-0CB21 prúdový transformátor 1-fázový Primárny prúd 50 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728566

Doručenie: St 11. 11.

Conrad Electronic

19 mm

50 A

1 A

1.2 VA

Min.: 1

Násobky: 1

91,99 €^*

Siemens 4NC5113-2CB21 prúdový transformátor 1-fázový Primárny prúd 60 A Sekundárny prúd 5 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728567

Doručenie: St 11. 11.

Conrad Electronic

19 mm

60 A

5 A

1.2 VA

Min.: 1

Násobky: 1

83,99 €^*

Siemens 4NC5115-0CC21 prúdový transformátor 1-fázový Primárny prúd 75 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728568

Doručenie: St 11. 11.

Conrad Electronic

19 mm

75 A

1 A

2.5 VA

Min.: 1

Násobky: 1

91,99 €^*

Siemens 4NC5115-2CC21 prúdový transformátor 1-fázový Primárny prúd 75 A Sekundárny prúd 5 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728686

Doručenie: St 11. 11.

Conrad Electronic

19 mm

75 A

5 A

2.5 VA

Min.: 1

Násobky: 1

83,99 €^*

Siemens 4NC5117-0CC21 prúdový transformátor 1-fázový Primárny prúd 100 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728687

Doručenie: St 11. 11.

Conrad Electronic

19 mm

100 A

1 A

2.5 VA

Min.: 1

Násobky: 1

91,99 €^*

Siemens 4NC5117-0DA21 prúdový transformátor 1-fázový Primárny prúd 100 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728688

Doručenie: St 11. 11.

Conrad Electronic

19 mm

100 A

1 A

1 VA

Min.: 1

Násobky: 1

97,99 €^*

Siemens 4NC5117-2CC21 prúdový transformátor 1-fázový Primárny prúd 100 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728689

Doručenie: St 11. 11.

Conrad Electronic

19 mm

100 A

5 A

2.5 VA

Min.: 1

Násobky: 1

83,99 €^*

Siemens 4NC5117-2DA21 prúdový transformátor 1-fázový Primárny prúd 100 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728690

Doručenie: St 11. 11.

Conrad Electronic

19 mm

100 A

5 A

1 VA

Min.: 1

Násobky: 1

97,99 €^*

Siemens 4NC5121-0CC21 prúdový transformátor 1-fázový Primárny prúd 150 A Sekundárny prúd 1 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728691

Doručenie: St 11. 11.

Conrad Electronic

19 mm

150 A

1 A

2.5 VA

Min.: 1

Násobky: 1

91,99 €^*

Siemens 4NC5121-0DC21 prúdový transformátor 1-fázový Primárny prúd 150 A Sekundárny prúd 1 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1751319

Doručenie: St 11. 11.

Conrad Electronic

19 mm

150 A

1 A

2.5 VA

Min.: 1

Násobky: 1

97,99 €^*

Na stiahnutie

Datasheet

Datasheet 1701469 Siemens 4NC5224-2CE21 prúdový transformátor 1-fázový Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:28 mm u

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1701469 Siemens 4NC5224-2CE21 prúdový transformátor 1-fázový Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:28 mm u

Popis

Prúdový transformátor 300/5A, 5VA KL1.0 klipsový transformátor prúdu 4NC. Klipové transformátory prúdu sa používajú pre primárne menovité prúdy od 40 A do 3000 A, sekundárne menovité prúdy 5 A alebo 1 A a v triedach 0,2S, 0,5 a 1. Sú vhodné aj na meranie funkcií s PAC a AI Energy Meter kvôli lepšej presnosti a používajú sa v strojárstve, najmä v nových systémoch so stredným elektrickým výkonom alebo pri výstavbe zariadení.

Tento text bol preložený strojovo.
