Name: Siemens 5SU13546LB40 prúdový chránič/elektrický istič 40 A
Brand: Siemens
SKU: 2865072
Availability: BackOrder

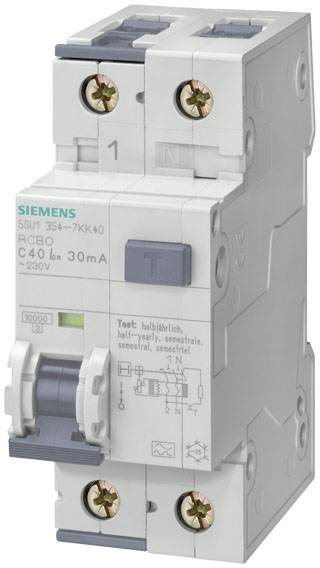

Istič od Siemens, typ RCBO, 2-pólový, menovitý prúd C40, menovité napätie 230V, s testovacím tlačidlom a spínacou pákou.

Ilustračný obrázok

Kategória výrobku

prúdový chránič/elektrický istič

Pólov

Spúšťacie charakteristika

Menovitý prúd - filter

40 A

Vypínanie

10 kA

Datasheety: (PDF)

Doručenie: Št 5. 11.

Počet

Set(y)

Celkom (189,99 € / kus)

189,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet jednotiek delenia šírky: 2
Počet testovacích cyklov / pre environmentálne testovanie: 28
Uťahovací moment / so skrutkovým spojom / minimálny: 2,5 Nm
Uťahovací moment / so skrutkovým spojením / maximálne: 3 Nm
Verzia základného typu: 5SU1
Montážna poloha: ľubovoľná
Hĺbka vstavania: 70 mm
Mechanická životnosť (spínacie cykly) / typická: 10000
Počet pólov / poznámka: 1P+N
Počet pólov / s poistkou: 1
Poloha / napájacieho kábla: nad alebo pod
Vlastnosti produktu / ochrana proti náhodnému kontaktu: áno
Vlastnosti produktu / bez halogénov: áno
Vlastnosti produktu / plombovateľné: áno
Vlastnosti produktu / bez silikónu: áno
Funkcia produktu / spínanie nulového vodiča: áno
Spínacia kapacita (Icu+): 15 kA
Spínacia kapacita prúdu / podľa EN 60898: 10 kA
Spínacia kapacita prúdu / podľa IEC 60947-2: 15 kA
Stupeň krytia IP: IP20, s inštaláciou rozdeľovača, s pripojenými vodičmi
Teplota okolia / počas prevádzky / minimum: -25 °C
Teplota okolia / počas prevádzky / maximálne: +55 °C
Strata výkonu / pri menovitom prúde / pri AC / v teplom prevádzkovom stave / na pól: 7,8 W
Strata výkonu / maximum: 15,6 W
Stupeň znečistenia: 2
Frekvencia napájacieho napätia: 50 Hz
Prevádzková frekvencia / Poznámka: 50/60 Hz
Kategória prepätia: III
Vypínacie charakteristiky: krátkodobo oneskorené G, superodolné K
Vypínací chybový prúd: 30 mA
Vhodnosť pre integráciu / inštaláciu pod omietku: áno
Izolačné napätie: 264V
Ochranná funkcia / falošné vypnutie: áno
Napájacie napätie / pre testovacie zariadenie / minimálne: 195 V
Pripojiteľný prierez vodiča / pevný: 0,75 mm² - 35 mm²
Prierez pripojiteľného vodiča / jemne lanka / s opracovaním konca jadra: 0,75 mm² - 25 mm²
Pripojiteľný prierez vodiča / lanka: 0,75 mm² - 35 mm²

Prevedenie: krátke časové oneskorenie G, super odolný K

Menovité napätie: 230/240 V/AC

Kategória výrobku: prúdový chránič/elektrický istič

Pólov: 2

Trieda prevádzky: 3

Spúšťacie charakteristika: B

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 36 x 90 x 77 mm

Obsah: 1 ks

Menovitý prúd: 40 A

Menovitý prúd - filter: 40 A

Vypínanie: 10 kA

Šírka: 36 mm

V: 90 mm

Hĺbka: 77 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2865072 Siemens 5SU13546LB40 prúdový chránič/elektrický istič 40 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2865072 Siemens 5SU13546LB40 prúdový chránič/elektrický istič 40 A

Popis

RCBO, 10 kA, 1P+N, typ A, krátkodobo oneskorené G, superodolné K 30 mA, B-Char, In: 40 A, Un AC: 230 V SENTRON 5SU1 RCBO pre kombinovanú ochranu proti preťaženiu, skratu a poruchové prúdy
Naše RCBO (RCBO) sú testované VDE a certifikované podľa DIN EN 61009-1, DIN EN 61009-2-1. S jeho dvojkomorovými svorkami je tiež veľmi jednoduché pripojiť vodiče s rôznymi prierezmi. Na kolíkové prípojnice 5ST3 je možné rýchlo a jednoducho pripojiť ďalšie ochranné spínacie zariadenia Siemens SENTRON. Kód Datamatrix na zariadení vám umožňuje rýchly prístup ku všetkým technickým údajom v aplikácii Siemens Industry Online Support App.
Ochranné spínacie prístroje SENTRON je možné rozšíriť o mnoho funkcií pomocou univerzálneho príslušenstva z modulárneho systému.
Optimálna technológia pre vašu bezpečnosť – iba od spoločnosti Siemens.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
