Spelsberg 73442401 AK 24 malý rozvádzač klobúčikové tienidlo Počet modulov (šírka) = 24 Počet riadkov = 2
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
malý rozvádzač
Počet modulov (šírka)
24
Počet riadkov
2
Spôsob montáže
klobúčikové tienidlo
Šírka
290 mm
Datasheety: (PDF)
Hlavné benefity

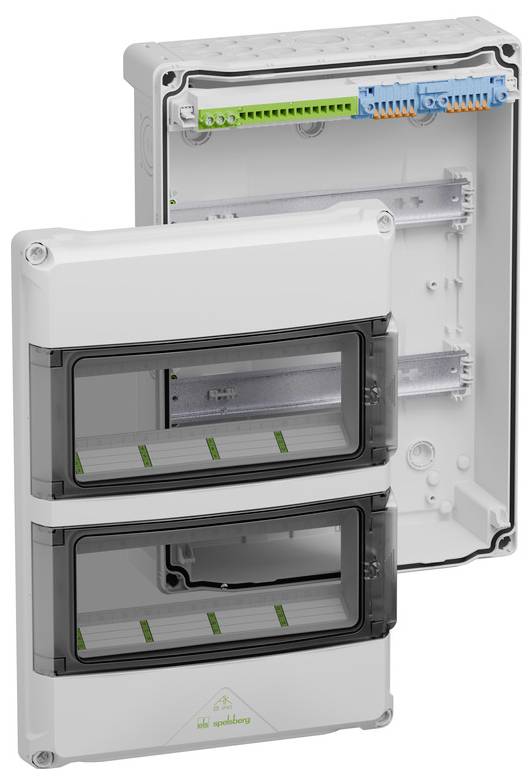

Malý rozvádzač Spelsberg AK 24, s krytím IP65, 2-radový, 24 dostupných modulárnych jednotiek
- Samotesniace, mäkké vkladacie membrány na jednom konci krabice.

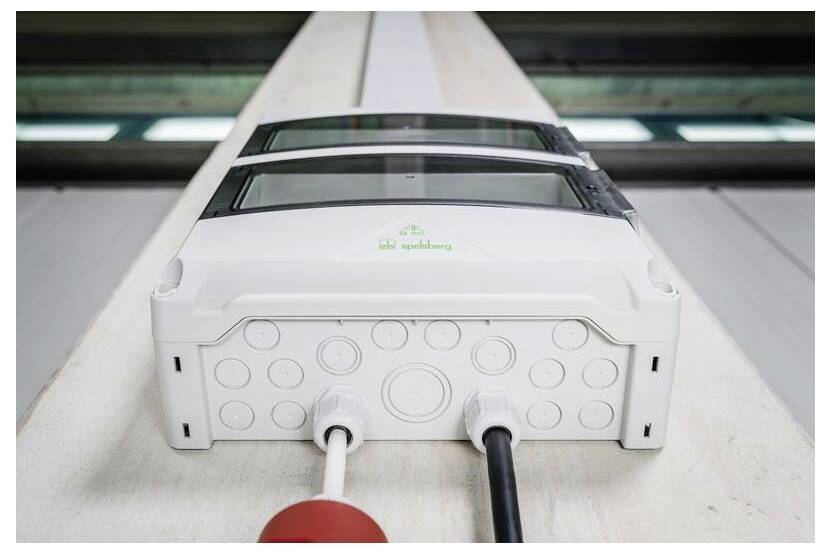

- Predrazené otvory pre káblové priechodky alebo dvojité membránové konektory na druhom konci krabice.
- Krabica otočná o 180°

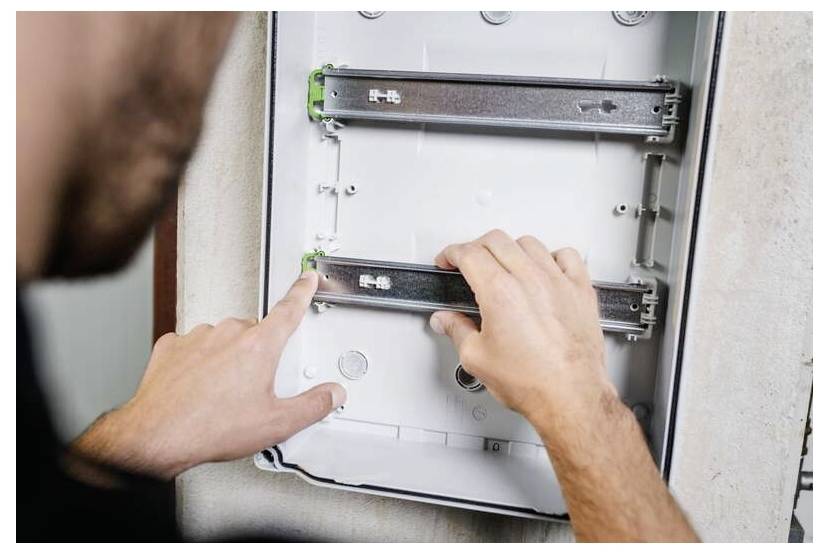

- Štandardné lišty, ktoré je možné namontovať bez náradia

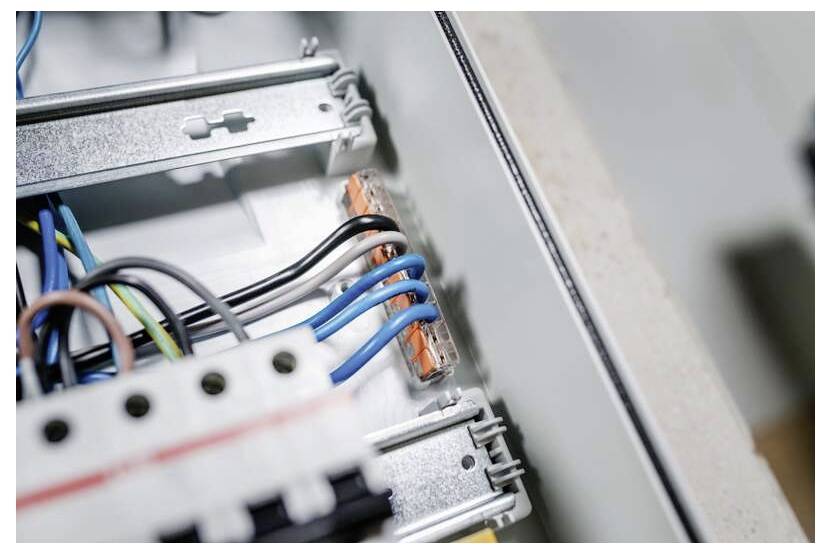

- Výrezy pre 5-pólovú 6 mm² svorkovnicu WAGO 221 v spodnej časti krabice
Technické parametre
- Kategória výrobku
malý rozvádzač
- Počet modulov (šírka)
24
- Počet riadkov
2
- Spôsob montáže
klobúčikové tienidlo
- Farba
sivá
- Šírka
290 mm
- V
124 mm
- Rozmer.
(š x v x h) 290 x 124 x 407 mm
- Hĺbka
407 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3628620 Spelsberg 73442401 AK 24 malý rozvádzač klobúčikové tienidlo Počet modulov (šírka) = 24 Počet riadkov = 2
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3628620 Spelsberg 73442401 AK 24 malý rozvádzač klobúčikové tienidlo Počet modulov (šírka) = 24 Počet riadkov = 2
Popis
Malý rozvádzač s krytím IP65, 2-radový, 24 dostupných modulárnych jednotiek, menovité prevádzkové napätie: 400 V AC, menovité izolačné napätie: 1000 V AC, 1500 V DC, samotesniaci, mäkké vstupné membrány v hornej časti pre beznástrojové zavedenie kábla, metrické vylamovacie otvory v spodnej časti pre univerzálne káblové vstupy s káblovými priechodkami a/alebo dvojitými membránovými hrdlami, pre štandardnú vnútornú inštaláciu
Svorkovnica PE/N, pozostávajúca z: Svorkovnice PE s 3 skrutkovými svorkami 2,5 – 16 mm² a 14 zásuvnými svorkami 0,75 – 4 mm², 2 N moduly (prepojené prepojkou), každý s 2 skrutkovými svorkami 2,5 – 16 mm² a 6 zásuvnými svorkami 0,75 – 4 mm² s ovládacou pákou na uvoľnenie vodičov bez použitia náradia
Tento text bol preložený strojovo.
Svorkovnica PE/N, pozostávajúca z: Svorkovnice PE s 3 skrutkovými svorkami 2,5 – 16 mm² a 14 zásuvnými svorkami 0,75 – 4 mm², 2 N moduly (prepojené prepojkou), každý s 2 skrutkovými svorkami 2,5 – 16 mm² a 6 zásuvnými svorkami 0,75 – 4 mm² s ovládacou pákou na uvoľnenie vodičov bez použitia náradia
Tento text bol preložený strojovo.
