Spelsberg Wallbox Graphite DLM Bundle nabíjacia stanica Wallbox typ 2, Mode 3, 16 A, 11 kW, výstupů 1, RFID, 59181701
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
Zväzok Wallbox Smart Pro Polar
- Sada Wallbox – kompletný balík pripravený na inštaláciu pozostávajúci zo zariadenia Spelsberg Wallbox Smart Pro 7m, elektromera SIEMENS 7KM2200 Modbus TCP a 3 kompatibilných káblových prevodníkov prúdu
- Ideálne na vytvorenie dynamickej nabíjacej siete alebo na nabíjanie prebytočných FV systémov vrátane dvojfázového vypnutia.
- Jednoduchá inštalácia merača pre nepriame meranie pomocou káblových prevodníkov
- Prevodový pomer meniča 100/1A
Technické parametre
- Max. prierez pripojenia napájacej svorky 6²
- Odolnosť voči nárazu: IK08
- Trieda ochrany: II
- Nominálna frekvencia: 50 Hz
- Kategória výrobku
nabíjacia stanica Wallbox
- Autorizácia
RFID
- Nabíjací zástrčka
typ 2
- Režim nabíjania
Mode 3
- Nabíjací prúd
16 A
- Počet konektorov
1
- Nabíjací výkon
11 kW
- Počet fáz
1fázový a 3fázový
- Menovité napätie
400 V/AC
- Dĺžka kábla
7 m
IP54
- Farba
grafit
- Dĺžka
293 mm
- Šírka
293 mm
- V
110 mm
- Max. teplota
+40 °C
- Min. teplota
-25 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3628555 Spelsberg Wallbox Graphite DLM Bundle nabíjacia stanica Wallbox typ 2, Mode 3, 16 A, 11 kW, výstupů 1, RFID, 59181701
Datasheet 3628555 Spelsberg Wallbox Graphite DLM Bundle nabíjacia stanica Wallbox typ 2, Mode 3, 16 A, 11 kW, výstupů 1, RFID, 59181701
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3628555 Spelsberg Wallbox Graphite DLM Bundle nabíjacia stanica Wallbox typ 2, Mode 3, 16 A, 11 kW, výstupů 1, RFID, 59181701
Popis
Štýlový, minimalistický dizajn sa snúbi s technológiou inteligentného nabíjania – to je silný výkon v jeho najkrajšej podobe.
Integrované komunikačné rozhrania umožňujú maximálnu konektivitu a integráciu do sieťových systémov so zameraním na rýchlu a jednoduchú inštaláciu.
Nabíjacia stanica Spelsberg Wallbox ukončuje zložité nastavovanie otočných a dip prepínačov: Inteligentná aplikácia umožňuje celú konfiguráciu a ovládanie, ako aj vyhodnocovanie štatistík nabíjania pohodlne prostredníctvom smartfónu.

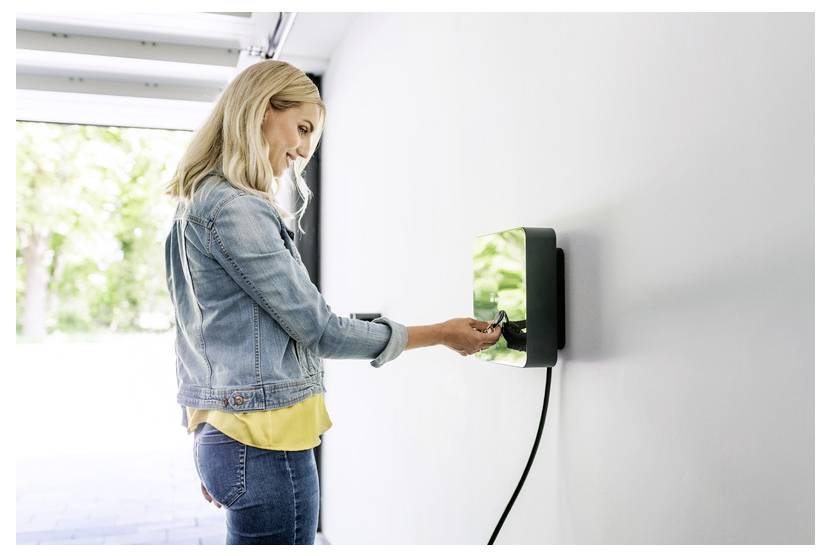

Nástenná nabíjačka pre rýchle a bezpečné nabíjanie elektromobilov v súkromných priestoroch. Nabíjací výkon až 11 kW (3-fázový) / 3,7 kW (1-fázový) a maximálny nabíjací prúd 16 A. Nabíjací výkon je variabilne nastaviteľný s integrovanou detekciou poruchového prúdu jednosmerného prúdu ≥ 6 mA a monitorovaním teploty pre bezpečné nabíjanie. Štýlový dizajn a kompaktné rozmery puzdra pre montáž na stenu a stĺpik. Jednoduchá inštalácia, rýchla konfigurácia a aktualizácie firmvéru s bezplatnou aplikáciou Spelsberg Wallbox (k dispozícii pre iOS od verzie 14 a Android od verzie 6). Integrovaný merač MID na fakturáciu spotreby, dynamické riadenie záťaže podľa fáz s detekciou nevyváženej záťaže pre efektívne využitie dostupného výkonu. Pripojenie k systémom domáceho energetického manažmentu (HEMS) a fotovoltaickým invertorom na nabíjanie solárnou energiou. Bezkontaktná autorizácia procesu nabíjania prostredníctvom RFID, Plug & Charge (ISO15118) alebo AutoCharge, LED a akustické signály pre jasnú spätnú väzbu o zmenách stavu. Analýza rozsiahlych štatistík nabíjania. Podporované komunikačné protokoly a rozhrania: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 pre pripojenie externých backendov. Priložený 7 m nabíjací kábel s konektorom typu 2.
Tento text bol preložený strojovo.
Integrované komunikačné rozhrania umožňujú maximálnu konektivitu a integráciu do sieťových systémov so zameraním na rýchlu a jednoduchú inštaláciu.
Nabíjacia stanica Spelsberg Wallbox ukončuje zložité nastavovanie otočných a dip prepínačov: Inteligentná aplikácia umožňuje celú konfiguráciu a ovládanie, ako aj vyhodnocovanie štatistík nabíjania pohodlne prostredníctvom smartfónu.
Nástenná nabíjačka pre rýchle a bezpečné nabíjanie elektromobilov v súkromných priestoroch. Nabíjací výkon až 11 kW (3-fázový) / 3,7 kW (1-fázový) a maximálny nabíjací prúd 16 A. Nabíjací výkon je variabilne nastaviteľný s integrovanou detekciou poruchového prúdu jednosmerného prúdu ≥ 6 mA a monitorovaním teploty pre bezpečné nabíjanie. Štýlový dizajn a kompaktné rozmery puzdra pre montáž na stenu a stĺpik. Jednoduchá inštalácia, rýchla konfigurácia a aktualizácie firmvéru s bezplatnou aplikáciou Spelsberg Wallbox (k dispozícii pre iOS od verzie 14 a Android od verzie 6). Integrovaný merač MID na fakturáciu spotreby, dynamické riadenie záťaže podľa fáz s detekciou nevyváženej záťaže pre efektívne využitie dostupného výkonu. Pripojenie k systémom domáceho energetického manažmentu (HEMS) a fotovoltaickým invertorom na nabíjanie solárnou energiou. Bezkontaktná autorizácia procesu nabíjania prostredníctvom RFID, Plug & Charge (ISO15118) alebo AutoCharge, LED a akustické signály pre jasnú spätnú väzbu o zmenách stavu. Analýza rozsiahlych štatistík nabíjania. Podporované komunikačné protokoly a rozhrania: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 pre pripojenie externých backendov. Priložený 7 m nabíjací kábel s konektorom typu 2.
Tento text bol preložený strojovo.
Rozsah dodávky
- Nástenná skrinka Smart Pro
- 7 m nabíjací kábel s konektorom typu 2
- Počítadlo SIEMENS 7KM2200 Modbus TCP
- 3-káblový prepočítavací prúdový transformátor 100/1A
- 3 RFID čipy
- 4 montážne skrutky 6x60
- 4 univerzálne hmoždinky 8x50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 čipov na otvorenie dizajnového krytu
Rady
Nie je to plug-and-play; všetky komponenty musí nainštalovať kvalifikovaný elektrikár.
Pozrite si aj návod na obsluhu jednotlivých komponentov.
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
