Špirálový nabíjací kábel pre elektromobily Phoenix Contact 1627135 4 m | Conrad Electronic

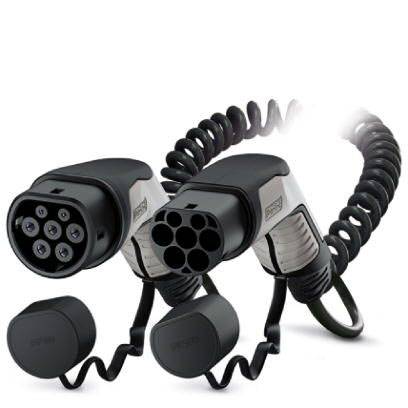

Dva čierne a strieborné nabíjacie konektory pre elektrické vozidlá so špirálovo stočeným káblom a krytom smerujúcim k zemi.

Dva čierne a strieborné nabíjacie konektory pre elektrické vozidlá so špirálovo stočeným káblom a krytom smerujúcim k zemi.

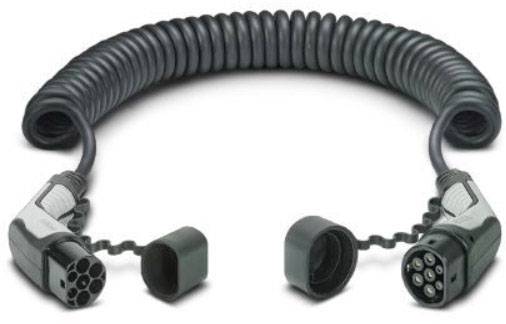

Špirálový nabíjací kábel pre elektrické vozidlá s dvoma rôznymi konektormi na koncoch.

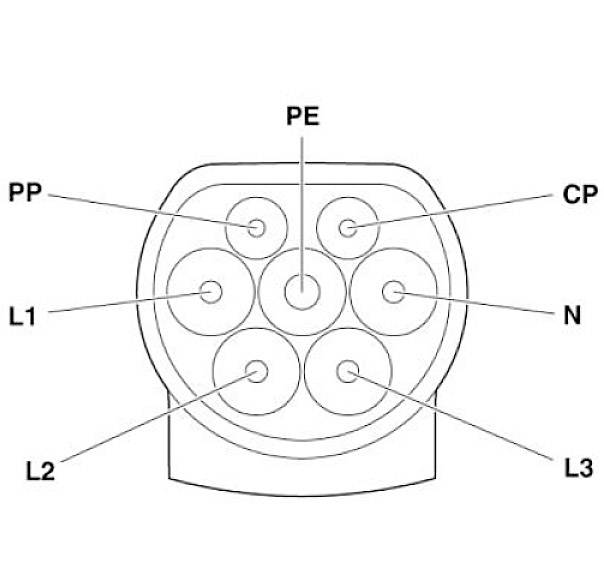

Schéma zástrčky s ôsmimi kontaktmi, označené ako PE, PP, CP, N, L1, L2, L3, znázorňujúce elektrické pripojenia.

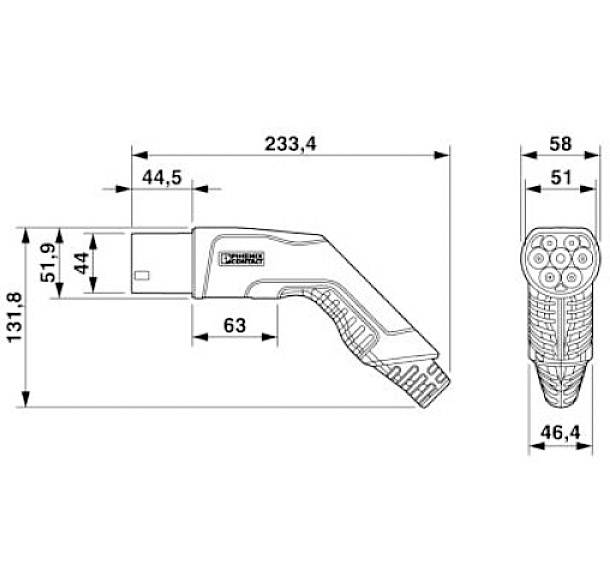

Obrázok technickej schémy konektora s rozmermi v milimetroch. Hlavný rozmer: 233,4 mm dĺžka, 51,9 mm výška.

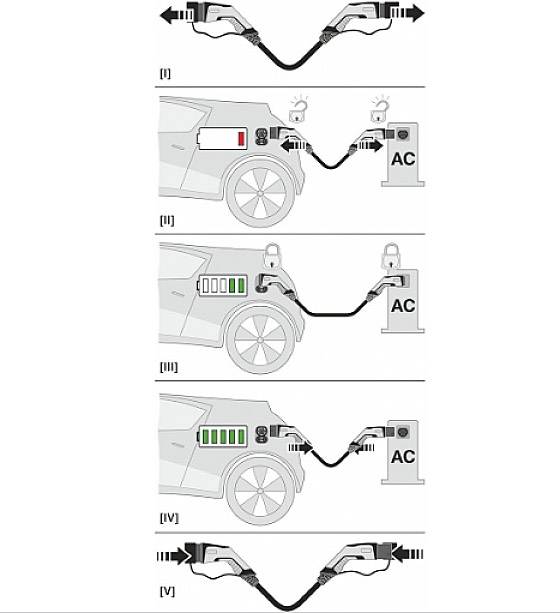

Ilustrácia nabíjania elektromobilu: Kroky I až V ukazujú pripojenie, stav nabitia a odpojenie kábla.

Zobrazenie elektromobilu pripojeného k nabíjacej stanici striedavého prúdu. Kábel spája nabíjaciu zásuvku vozidla so stanicou.

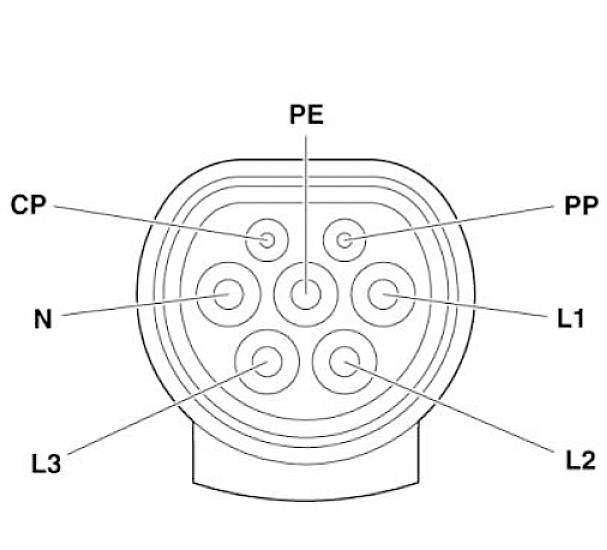

Schéma konektora typ 2 pre elektrické vozidlá s označeniami: PE, PP, L1, L2, L3, N, CP.

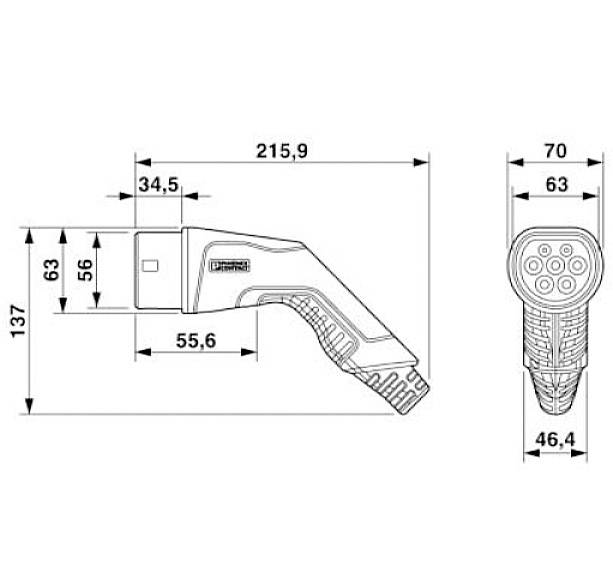

Technický výkres elektrickej nabíjacej zástrčky s rozmermi: dĺžka 215,9 mm, šírka 63 mm. Znázorňuje tvar a detaily pripojenia.

1/8

Phoenix Contact

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Ks

Celkom (210,57 € / kus)

210,57 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: nabíjací kábel pre elektromobily

Pripojenie typu A: typ 2

Pripojenie typu A: typ 2

Počet fáz: 3 fázy

Prevedenie: Zástrčka / zástrčka 3-fázový 20 A / vinutý kábel

Režim nabíjania: Mode 3

Dĺžka kábla: 4 m

Stavba vodiče: 3x6mm² + 1x0,5mm²

Menovité napätie: 230 V

Menovitý prúd: 20 A

Menovitý prúd - filter: 20 A

Skúšobné značky: IEC 62196-2

Min. teplota: -30 °C

Max. teplota: +50 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2236748 Špirálový nabíjací kábel pre elektromobily Phoenix Contact 1627135 4 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2236748 Špirálový nabíjací kábel pre elektromobily Phoenix Contact 1627135 4 m

Popis

Vhodné pre nabíjacie stanice, elektrické vozidlá a hybridné vozidlá typu plug-in. Nabíjacie vedenie s pripojením vozidla podľa IEC 62196-2. Režim nabíjania: Režim 3.

Tento text bol preložený strojovo.

Prevedenie

Vonkajší plášť vyrobený z polyuretánu (PUR).

Rady

Špeciálna objednávka, žiadne právo na odstúpenie.
