Stahlwille MANOSKOP® 714R/100 eClick, 96501100, momentový kľúč, Kalibrované podľa (ISO), s račňou, 3/4" (19 mm), 100 - 1

Meranie uhla natočenia a krútiaceho momentu.
Naše momentové/uhlové kľúče umožňujú vykonávať skrutkové spoje podľa postupu uťahovania: krútiaci moment, uhol natočenia, krútiaci moment s monitorovacím parametrom „uhol natočenia“ a uhol natočenia s monitorovacím parametrom „krútiaci moment“. Vďaka tejto všestrannosti je kľúč vhodný pre najbežnejšie metódy skrutkovania.

eClick - elektromechanické spúšťanie.
MANOSKOP® 714 eClick s patentovaným elektromechanickým uvoľnením elektronicky meria aplikovaný krútiaci moment. Proces uťahovania skrutiek sa vizuálne kontroluje pomocou displeja a bočných smerových svetiel. Na rozdiel od čisto elektronického momentového kľúča sú spúšťací mechanizmus a haptická spätná väzba od používateľa tiež mechanické. Jasne počuteľný spúšťací zvuk a rovnako počuteľné kliknutie signalizujú, že cieľová hodnota bola dosiahnutá.

Kompletná dokumentácia.
Naše elektromechanické momentové kľúče sú dokumentovateľné. Dajú sa jednoducho konfigurovať a programovať pomocou softvéru SensoMaster. To umožňuje čítanie, ukladanie a ďalšie spracovanie všetkých údajov na počítači pre lepšie monitorovanie a optimalizáciu pracovných procesov. Digitálne meranie navyše umožňuje presné spustenie pri cieľovej hodnote a dokumentáciu skutočne aplikovaného krútiaceho momentu (skutočnej hodnoty) uťahovacieho systému.

Aj pre náročné aplikácie.

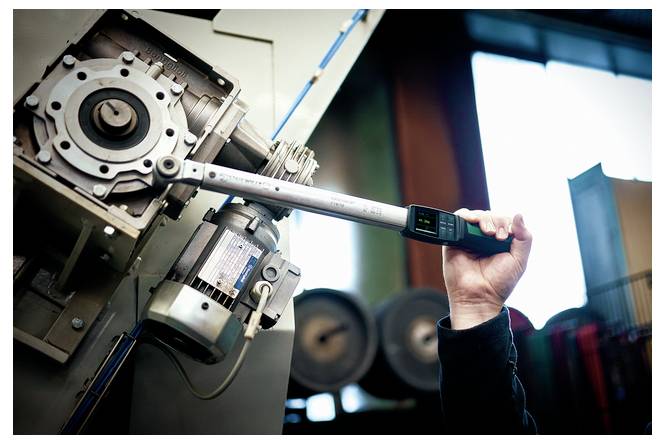

Momentové kľúče STAHLWILLE eClick (elektromechanické) sú ideálne pre aplikácie, kde elektronické momentové kľúče dosahujú hranice svojich signalizačných schopností – napríklad pri práci nad hlavou alebo keď nie je možné prečítať displej. Aj v hlučnom, živom a veľmi jasnom prostredí, ktoré sťažuje vnímanie vibrácií alebo vizuálnych a akustických signálov, dokážu elektromechanické momentové kľúče sprostredkovať dosiahnutie cieľovej hodnoty prostredníctvom patentovanej haptickej spätnej väzby.

Viac bezpečnosti.
Naše momentové kľúče eClick minimalizujú chyby pri obsluhe. To umožňuje napríklad parametrizovať a ukladať skrutkové spoje a procesné plány. Momentový kľúč potom automaticky nastaví uvoľňovací moment pre zvolenú skrutkovú aplikáciu. Spúšťací moment je tiež presne digitálne určený, takže sa eliminujú paralaxné efekty (chyby spôsobené nesprávnym uhlom odčítania), ktoré sú možné pri použití mechanickej stupnice.

Ideálny vstupný bod.
Momentové kľúče eClick uľahčujú prechod z čisto mechanických na dokumentovateľné momentové kľúče. Používatelia, ktorí predtým pracovali iba s mechanickými kľúčmi, sa prispôsobia rýchlejšie, pretože naše elektromechanické momentové kľúče ponúkajú maximálne optimalizovanú signalizáciu s haptickou, akustickou a optickou spätnou väzbou. To zjednodušuje prechod na digitálne technológie.

Charakteristiky:
· eClick - elektromechanické uvoľnenie
· Akustický a vizuálny spúšťací signál
· S račňou s 3/4" vkladaním a priechodným štvorhranom
· 4 režimy merania (krútiaci moment, uhol natočenia, krútiaci moment s monitorovacím parametrom „uhol natočenia“, uhol natočenia s monitorovacím parametrom „krútiaci moment“)

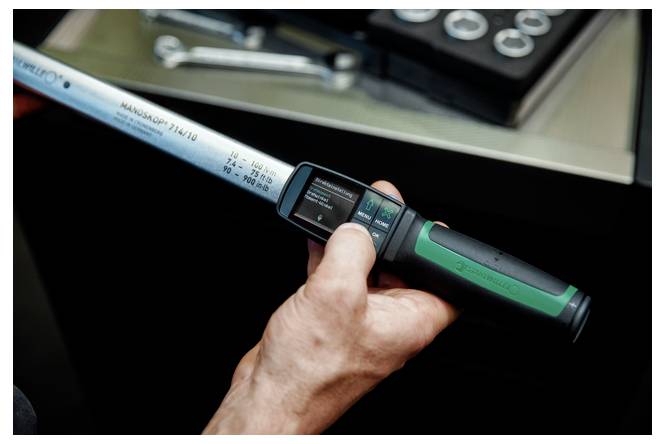

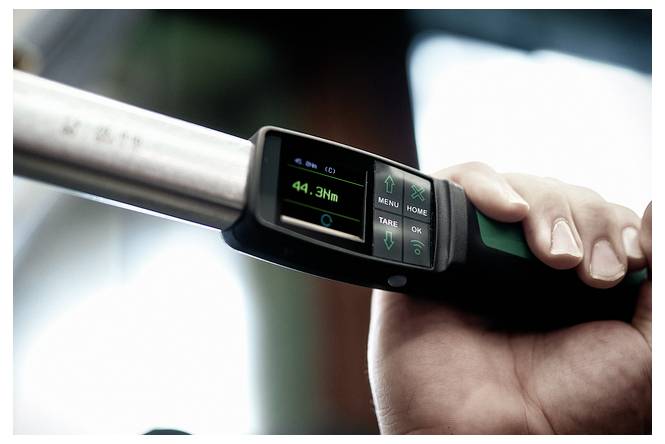

· Farebný OLED displej s vysokým rozlíšením a bočné smerové svetlá
· Optické vyhodnotenie skrutkového spoja: Žlté svetlo (dosiahnutý prah predbežného varovania), zelené svetlo (v rámci cieľového rozsahu), červené svetlo (nameraná hodnota mimo tolerančného rozsahu)
· Voľne konfigurovateľná štruktúra menu
· Bajonetový uzáver pre batériu/nabíjateľnú batériu
· Voliteľné: Li-ion batéria č. 7195-2 a nabíjačka č. 7160
· 3 prevádzkové režimy: spúšťanie (patentované elektromechanické spúšťanie), udržiavanie vrcholu (indikácia prevádzky so zobrazením vrcholovej hodnoty) a sledovanie (indikácia prevádzky so zobrazením skutočnej hodnoty)

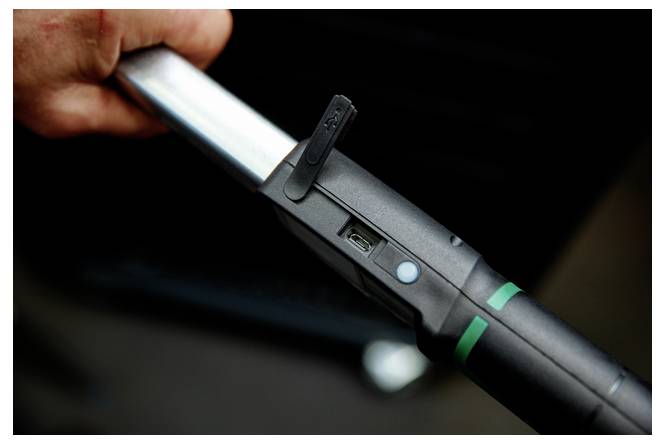

· Rozhranie micro-USB na výmenu dát
· Voliteľný modul Bluetooth Low Energy (5.2) alebo modul WLAN
· Bezpečnostný uzamykací mechanizmus QuickRelease - vymeniteľný systém pre vkladacie nástroje
· Ukladanie údajov až pre 2 500 skrutkovacích operácií vrátane dátumu a času.
· Je možné naprogramovať až 200 skrutkových spojov v maximálne 25 vývojových diagramoch.
· V závislosti od použitia skrutky je možné nastaviť rôzne tolerančné limity.
· Rýchle a presné nastavenie pomocou klávesnice
· Žiadne neúmyselné zmeny vďaka uzamknutej klávesnici chránenej heslom.
· Akustický a vizuálny signál varuje pred preťažením momentového kľúča a pred núteným uvoľnením v pravom závite.
· Automatické upozornenie na ďalší dátum kalibrácie, voľne konfigurovateľné podľa času a/alebo počtu záťaží

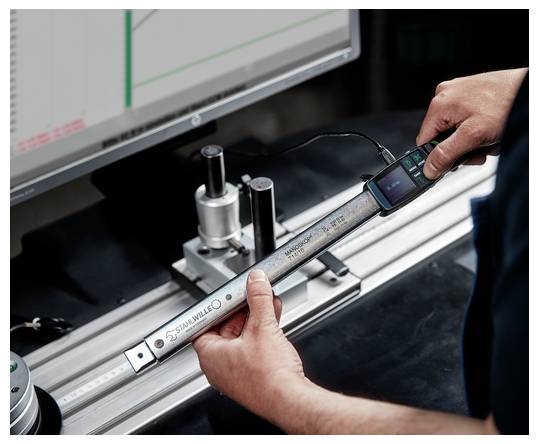

· Plne automatická kalibrácia a nastavenie pomocou kalibračného a nastavovacieho systému perfectControl® č. 7794-2 (krútiaci moment) alebo 7794-3 (krútiaci moment a uhol natočenia) na zníženie faktorov ovplyvňujúcich chyby.
· Jednotky merania: Nm, ft, lb, in lb
· Automatická korekcia dĺžky stehu: Možnosť zadať inú dĺžku stehu, aby sa zabezpečilo dosiahnutie požadovanej cieľovej hodnoty.
· Ihneď po uvoľnení tlaku je opäť plne funkčný
· Pre kontrolovaný oblek. V režime spúšťania sa musí vkladací nástroj otáčať.
· Súčasne viditeľné indikátory krútiaceho momentu a uhla
· Bezpečná manipulácia vďaka ergonomicky tvarovanej dvojzložkovej rukoväti (odolnej voči väčšine bežných olejov, tukov, palív, brzdových kvapalín a Skydrolu)
· 3 certifikáty sú súčasťou balenia (indikácia/spúšťanie krútiaceho momentu podľa DIN EN ISO 6789-2:2017, uhol natočenia podľa VDI/VDE 2648-2)
· V pevnej krabici z oceľového plechu
· Registrovaný dizajn, patentovaný
· Dodáva sa so softvérom SensoMaster 4, USB káblom, 4 mikro batériami AAA/LR03, 1,5 V
· Rozlíšenie displeja, uhol natočenia 0,1°
· Odchýlka uhla natočenia displeja ±1°, ±1 číslica do 100°,> Minimálne 100° 1 %, ± 1 číslica
· Rozlíšenie displeja pre krútiaci moment ≤ 60 Nm: 0,01 Nm;> 60 Nm: 0,1 Nm;> 400 Nm: 1 Nm
· Odchýlka zobrazenia krútiaceho momentu ± 2 %, ± 1 číslica
