STMicroelectronics PB137ACV PMIC regulátor napätia - lineárny pozitívne, pevný TO-220AB

Dva elektronické komponenty, tvarovo podobné, s tromi vývodmi a obdĺžnikovým puzdrom. Pravdepodobne tranzistory alebo podobné súčiastky.

Ilustračný obrázok

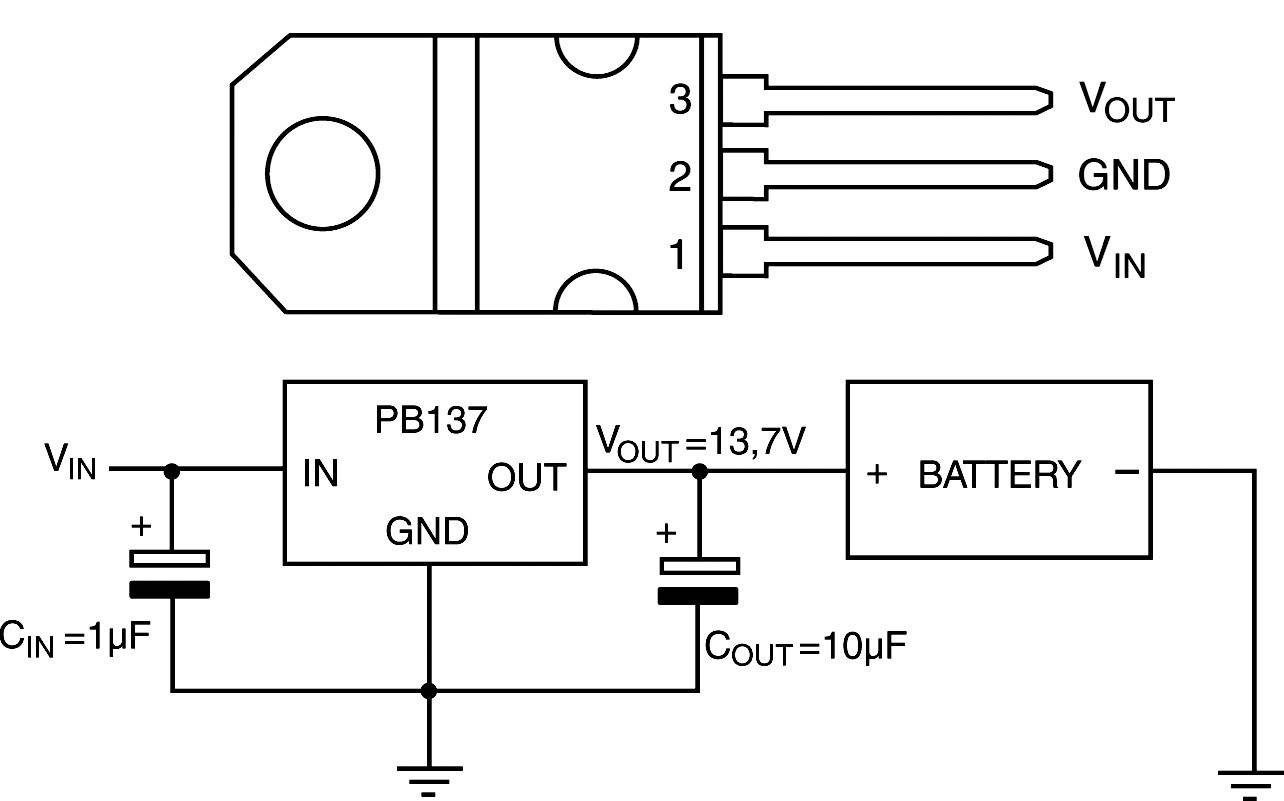

Schéma zapojenia regulátora napätia s PB137 a kondenzátormi C_IN 1µF a C_OUT 10µF pre výstupné napätie 13,7V a batériu.

1/2

Ilustračný obrázok

Kategória výrobku

PMIC regulátor napätia - lineárny

Typ puzdra

TO-220AB

Výstup prúdu

1 A

Spôsob montáže

priechodný otvor

Typ

PB137ACV

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

497 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 2

Celkom (1,21 € / kus)

2,42 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

12 V regulátor nabíjania pre olovené akumulátory IO 1,5 A

Dodatočné informácie:

Technické parametre

Typ: PB137ACV

Kategória výrobku: PMIC regulátor napätia - lineárny

Typ puzdra: TO-220AB

Výrobca: STMicroelectronics

Výrobca: STM

Topológia regulátora: pozitívne, pevný

Výstup prúdu: 1 A

Počet regulátorov: 1

Prevádzková teplota (min.): 0 °C

Prevádzková teplota (max.): +150 °C

Spomaľovač napätie: 2.1 V

Referenčné zhášacej napätie: 1 A

Vstupné napätie (max.): 40 V

Výstup napätia (num): 13.7 V

Spôsob montáže: priechodný otvor

Obsah: 1 ks

Typ: PB 137

Puzdro: TO 220

Na stiahnutie

Datasheet

Datasheet 179418 STMicroelectronics PB137ACV PMIC regulátor napätia - lineárny pozitívne, pevný TO-220AB

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 179418 STMicroelectronics PB137ACV PMIC regulátor napätia - lineárny pozitívne, pevný TO-220AB

Popis

PB 137 umožňuje pomocou vonkajších obvodov zapojenie dvoch kondenzátorov na nabíjanie 12 V olovených akumulátor až do prúdu 1,5 A. Regulátor má vnútorné obmedzenie prúdu, tepelnú ochranu voči preťaženiu a bezpečnostné vypínanie, čo ho robím v podstate nepoškoditeľným. Pri prevádzke musí byť použitý chladič (tepelný odpor: 53 K/W).
