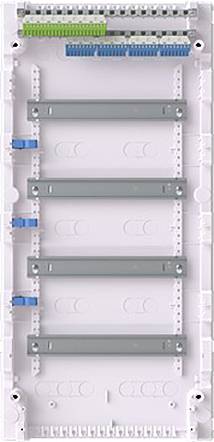

Ilustračný obrázok
Striebel & John 2CPX032566R9999 AK648N4 rozvodná skriňa na omietku Počet modulov (šírka) = 12 Počet riadkov = 4
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
rozvodná skriňa
Počet modulov (šírka)
12
Počet riadkov
4
Spôsob montáže
na omietku
Šírka
715.0000 mm
Technické parametre
- výška 703 mm
- Šírka: 339 mm
- Hĺbka: 99 mm
- Montážna doska je súčasťou balenia: nie
- Hĺbka vstavania: 55 mm
- Možnosť pestovania: áno
- Typ montáže: Povrchová montáž
- Farba: biela
- Číslo RAL: 9016
- Stupeň krytia (IP): IP30
- Šírka inštalácie: 255 mm
- Montážna výška: 656 mm
- Typ krytu: Veko
- Dizajn veka: s výrezom
- Priehľadné veko/dvierka: nie
- So zámkom: nie
- Vnútorná hĺbka: 55 mm
- Počet riadkov: 4
- Šírka v jednotkách delenia: 12
- Materiál puzdra: Plast
- Verzia EMC: nie
- Dvere s prechodom signálu: nie
- Typ zapínania: Zapínanie na patentný gombík
- Uzemňovacia svorkovnica: áno
- Svorkovnica nulového vodiča: áno
- DIN lišta: áno
- Odolné voči UV žiareniu: nie
- Kategória výrobku
rozvodná skriňa
- Počet modulov (šírka)
12
- S PE a N svorkami
áno
- Počet riadkov
4
- Spôsob montáže
na omietku
- Farba
viacfarebná
- Šírka
715.0000 mm
- V
360.0000 mm
- Rozmer.
(š x v x h) 715.0000 x 360.0000 x 110.0000 mm
- Hĺbka
110.0000 mm
- Obsah
1 ks
- Hmotnosť
3.3960
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3549913 Striebel & John 2CPX032566R9999 AK648N4 rozvodná skriňa na omietku Počet modulov (šírka) = 12 Počet riadkov = 4
Popis
Elektrické rozvodné skrine série AK600 sú určené na povrchovú montáž. Zaujímajú ich mnohé nové a jedinečné technické vlastnosti. To umožňuje až o 133 % viac pripojovacích priestorov, čo umožňuje jednoduchú a efektívnu inštaláciu zariadení na DIN lištu. Odnímateľné DIN lišty je možné podľa potreby umiestniť do rozvodnej skrinky, čo tiež zaručuje jednoduchú inštaláciu. Dômyselné detaily, ako napríklad káblový žľab a integrovaná svorkovnica, zdôrazňujú vysokú flexibilitu rozvádzačov. Rozvodné skrinky majú označenie VDE. Použiteľné normy: DIN 43871, DIN EN 60670-24, VDE 0606-24
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
