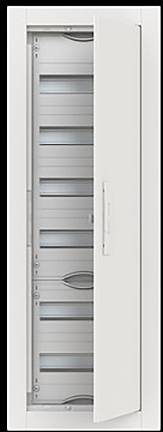

Ilustračný obrázok
Striebel & John 2CPX052609R9999 CU16V rozvodná skriňa pod omietku Počet modulov (šírka) = 12 Počet riadkov = 6
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
rozvodná skriňa
Počet modulov (šírka)
12
Počet riadkov
6
Spôsob montáže
pod omietku
Šírka
365 mm
Technické parametre
- výška 1014 mm
- Šírka: 365 mm
- Hĺbka: 125 mm
- Montážna doska súčasťou balenia: nie
- Hĺbka vstavania: 110 mm
- Pestovanie možné: nie
- Typ inštalácie: Zapustená montáž
- Farba: biela
- Číslo RAL: 9016
- Stupeň krytia (IP): IP30
- Šírka inštalácie: 307 mm
- Montážna výška: 992 mm
- Typ krytu: Dvere
- Dizajn veka: zatvorené
- Typ dverí: jednoduché
- Priehľadné veko/dvierka: nie
- So zámkom: áno
- Vnútorná hĺbka: 76 mm
- Počet riadkov: 6
- Šírka v jednotkách delenia: 12
- Materiál puzdra: oceľ
- Verzia EMC: nie
- Dvere s prechodom signálu: nie
- Typ uzáveru: iný
- Uzemňovacia svorkovnica: áno
- Svorkovnica nulového vodiča: áno
- DIN lišta: áno
- Kategória výrobku
rozvodná skriňa
- Počet modulov (šírka)
12
- S PE a N svorkami
áno
- Počet riadkov
6
- Spôsob montáže
pod omietku
- Šírka
365 mm
- V
1014 mm
- Rozmer.
(š x v x h) 365 x 1014 x 125 mm
- Hĺbka
125 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3548042 Striebel & John 2CPX052609R9999 CU16V rozvodná skriňa pod omietku Počet modulov (šírka) = 12 Počet riadkov = 6
Popis
Séria malých rozvádzačov ComfortLine Compact je určená na zapustenú/dutú montáž na stenu. Zaujímajú ich mnohé nové a jedinečné technické vlastnosti.
Rozstup riadkov 125 mm umožňuje jednoduchú a efektívnu inštaláciu zariadení na DIN lištu. Vďaka mriežkovému systému QMS je možné rozšírenie o rozvodné panely a kombinované zostavy individuálne realizovať podľa požiadaviek zákazníka. Kryty sa dodávajú s rámom a dvierkami. Diskrétny dizajn rámu umožňuje presah steny iba 15 mm a integrovaná kompenzácia omietky prispôsobí malý rozvádzač akémukoľvek prostrediu. Vďaka malej montážnej hĺbke 110 mm je možné malé rozvodné krabice ľahko namontovať do dutých stien s jednoduchým obložením. Špeciálna sada do dutých stien výrazne zjednodušuje a zrýchľuje inštaláciu do dutých stien, čím sa akákoľvek malá rozvádzacia skrinka premení na rozvádzaciu skrinku do dutých stien. Kryty majú vylamovacie otvory na hornej, spodnej, bočných a zadnej strane pre vstup káblov. Štandardný odnímateľný posuvný vstup káblov výrazne zjednodušuje a zrýchľuje zapojenie.
Tento text bol preložený strojovo.
Rozstup riadkov 125 mm umožňuje jednoduchú a efektívnu inštaláciu zariadení na DIN lištu. Vďaka mriežkovému systému QMS je možné rozšírenie o rozvodné panely a kombinované zostavy individuálne realizovať podľa požiadaviek zákazníka. Kryty sa dodávajú s rámom a dvierkami. Diskrétny dizajn rámu umožňuje presah steny iba 15 mm a integrovaná kompenzácia omietky prispôsobí malý rozvádzač akémukoľvek prostrediu. Vďaka malej montážnej hĺbke 110 mm je možné malé rozvodné krabice ľahko namontovať do dutých stien s jednoduchým obložením. Špeciálna sada do dutých stien výrazne zjednodušuje a zrýchľuje inštaláciu do dutých stien, čím sa akákoľvek malá rozvádzacia skrinka premení na rozvádzaciu skrinku do dutých stien. Kryty majú vylamovacie otvory na hornej, spodnej, bočných a zadnej strane pre vstup káblov. Štandardný odnímateľný posuvný vstup káblov výrazne zjednodušuje a zrýchľuje zapojenie.
Tento text bol preložený strojovo.
