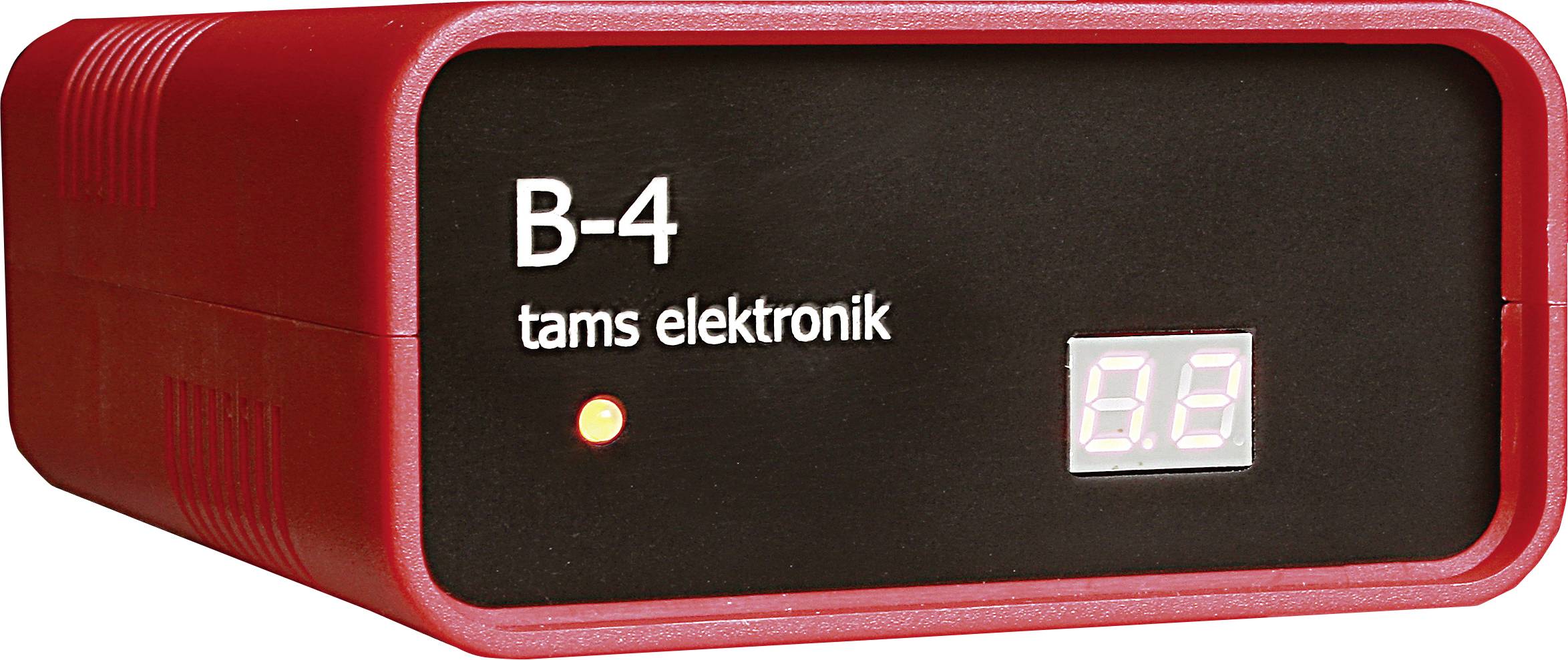

TAMS Elektronik 40-19417-01-C Booster B-4 mit Display booster link DCC, MFX, MM

Rozhranie zosilňovača kompatibilné s DCC (3-pinové / "CDE") na pripojenie k rozhraniu zosilňovača kompatibilnému s DCC centrálnej jednotky alebo k výstupu koľaje centrálnej jednotky. Regulovaný viacprotokolárny zosilňovač na použitie s centrálnymi jednotkami MM, DCC alebo mfx. Pre systémy so spätnou väzbou cez RailCom a so symetrickým napätím na trati. Nastaviteľná citlivosť na skrat a napätie na trati (10 – 20 V, v krokoch po 1 V). Vypínanie RailCom posilňovača je možné zapnúť/vypnúť. Vnútorné vypnutie pri skrate, ktoré je možné vypnúť. Max. napätie trate 18 V; 5 A (regulované), možné nastavenie na 12 – 24 V (regulované). Napájacie napätie 12 – 18 V (v závislosti od nastaveného napätia koľaje).

Elektrické vlastnosti:
Napájanie: AC transformátor (12–20 V) alebo DC zdroj (12–26 V)
Maximálny výstupný prúd: 2,0 až 5,0 A, nastaviteľný v krokoch po 1 A
Výstupné napätie: 10 až 24 voltov digitálne napätie (regulované), nastaviteľné v krokoch po 1 V
Výstupný signál: symetrický

LED dióda na prednej strane zosilňovača signalizuje prevádzkový stav alebo vyskytnuté problémy:
Prevádzková pripravenosť
Skrat na výjazde z trate
Posilňovač vypnutý pomocou prepínača
Zosilňovač sa vypne po spustení watchdogu
Booster sa vypne po prekročení maximálnej povolenej teploty
Chýbajúci signál z riadiaceho centra
Začať programovať

Displej:
Počas prevádzky: aktuálna spotreba energie v zosilňovacom obvode [A]
Po skrate: zostávajúce sekundy do reštartu
Počas programovania: Zobrazenie nastavených hodnôt CV

Bezpečnostné prvky:
Vypnutie v dôsledku skratu: vnútorné vypnutie v dôsledku skratu alebo spätná väzba v dôsledku skratu do digitálneho riadiaceho centra cez rozhranie zosilňovača CDE; automatický reštart po skrate; Varovanie pred skratom pre ovládanie PC
Vypnite v prípade prehriatia
Funkcia watchdog v systémoch riadených PC

Konfigurácia pomocou programovania hlavnej koľaje (POM) alebo (s menšími obmedzeniami) nastavením skratovacích zástrčiek (jumperov):
Napätie koľajnice: 10 – 24 V, nastaviteľné v krokoch po 1 V
Čas reštartovania po skrate: 4 – 10 sekúnd, nastaviteľný v 1-sekundových krokoch
Max. prúd koľajnice (skratový prúd): 2 – 5 A, nastaviteľný v krokoch po 1 A
RailCom: aktívny alebo neaktívny
Vypnutie pomocou prepínača DCC: aktívne alebo neaktívne
Strážny pes: aktívny alebo neaktívny
Limit varovania pred skratom: 0,2 – 1 A, nastaviteľný v krokoch po 0,2 A
Čas reštartovania po 5 skratoch: 0 – 100 s.
