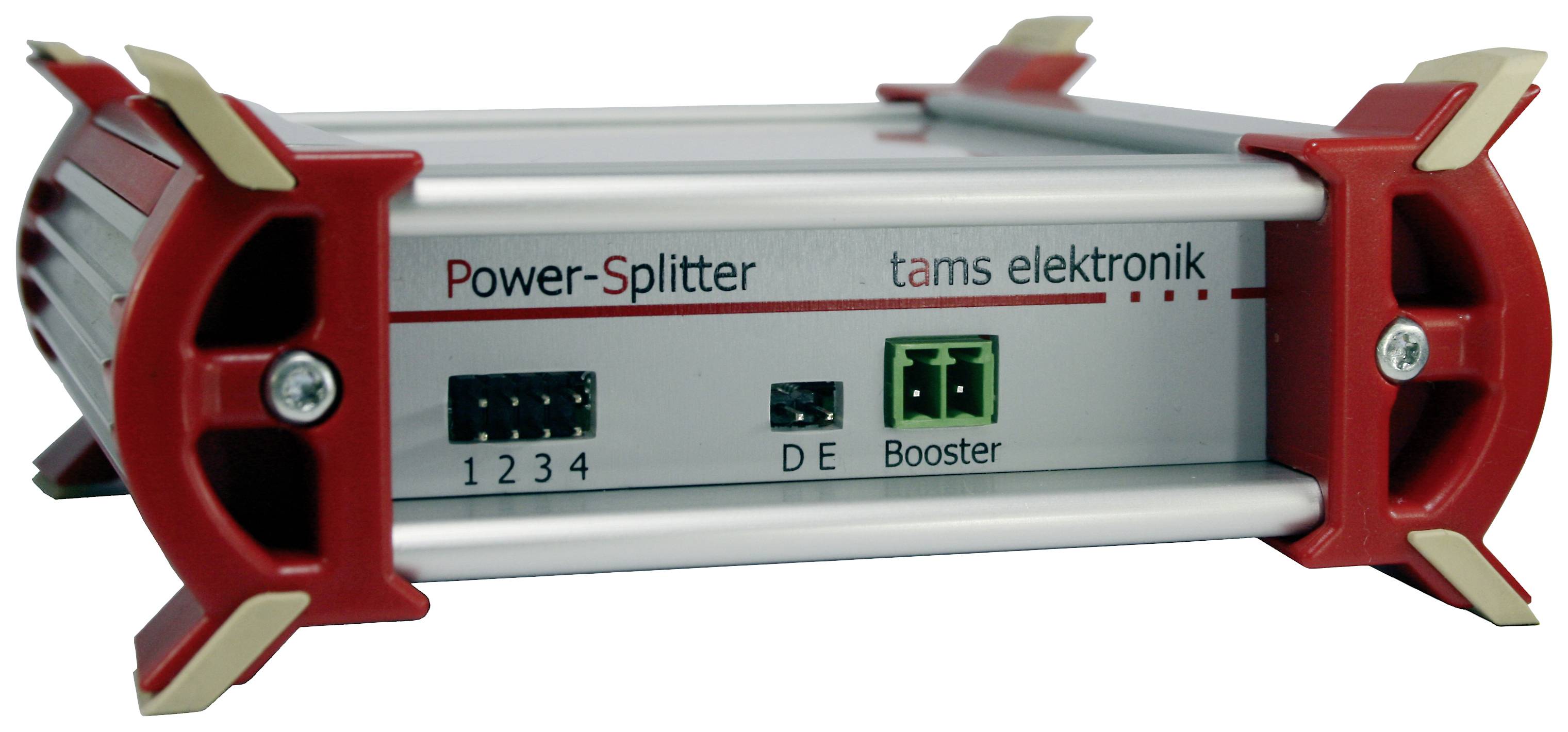

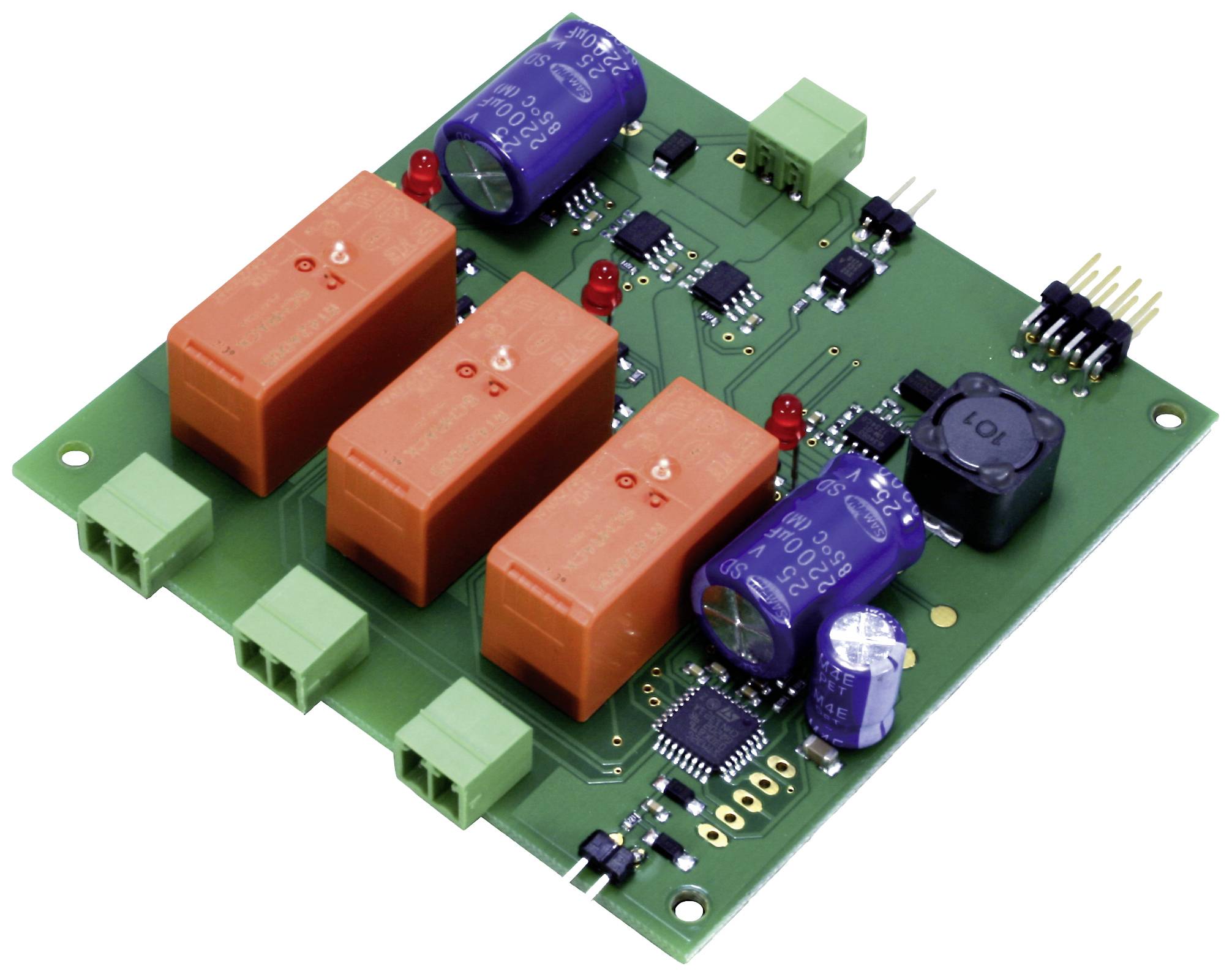

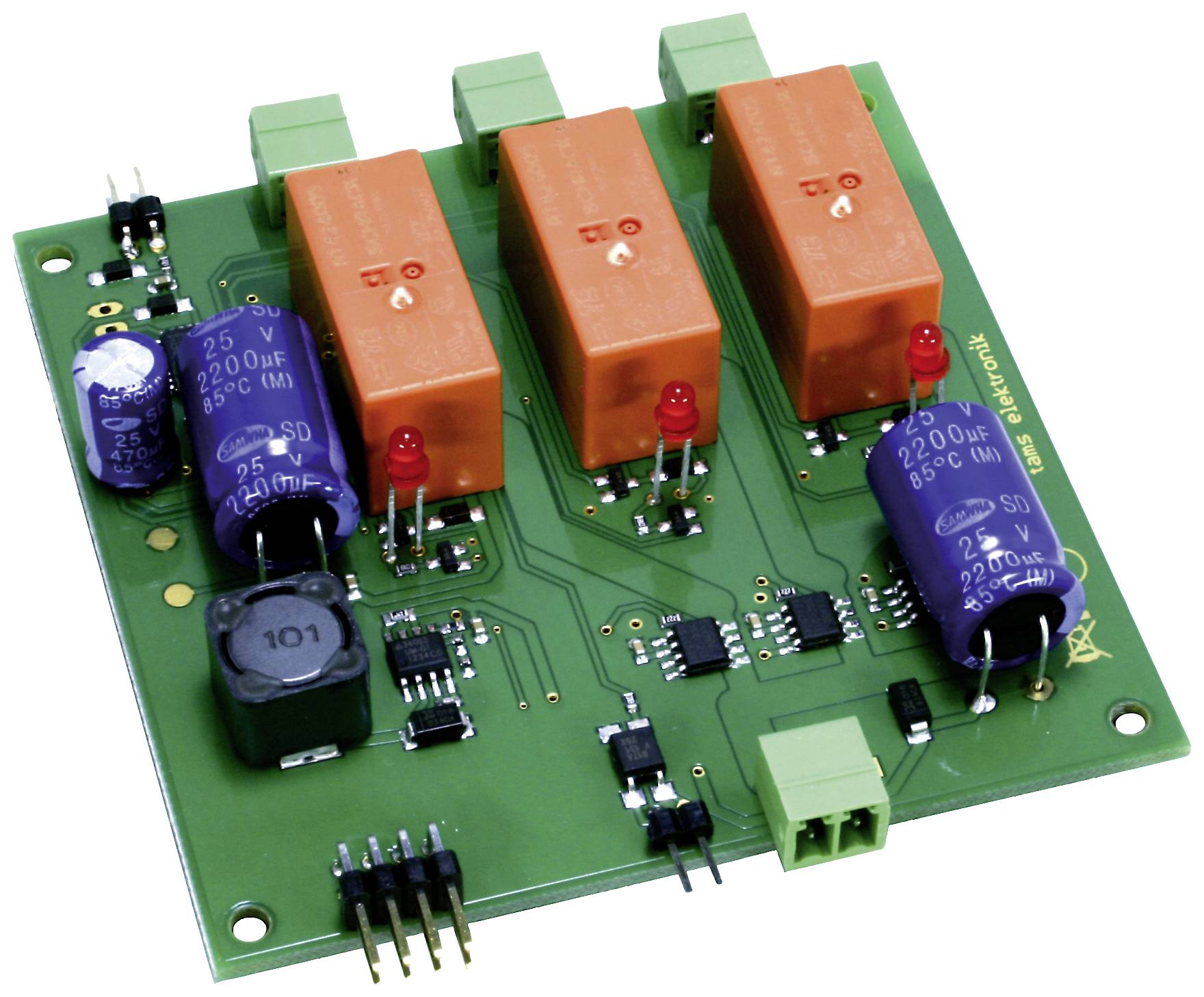

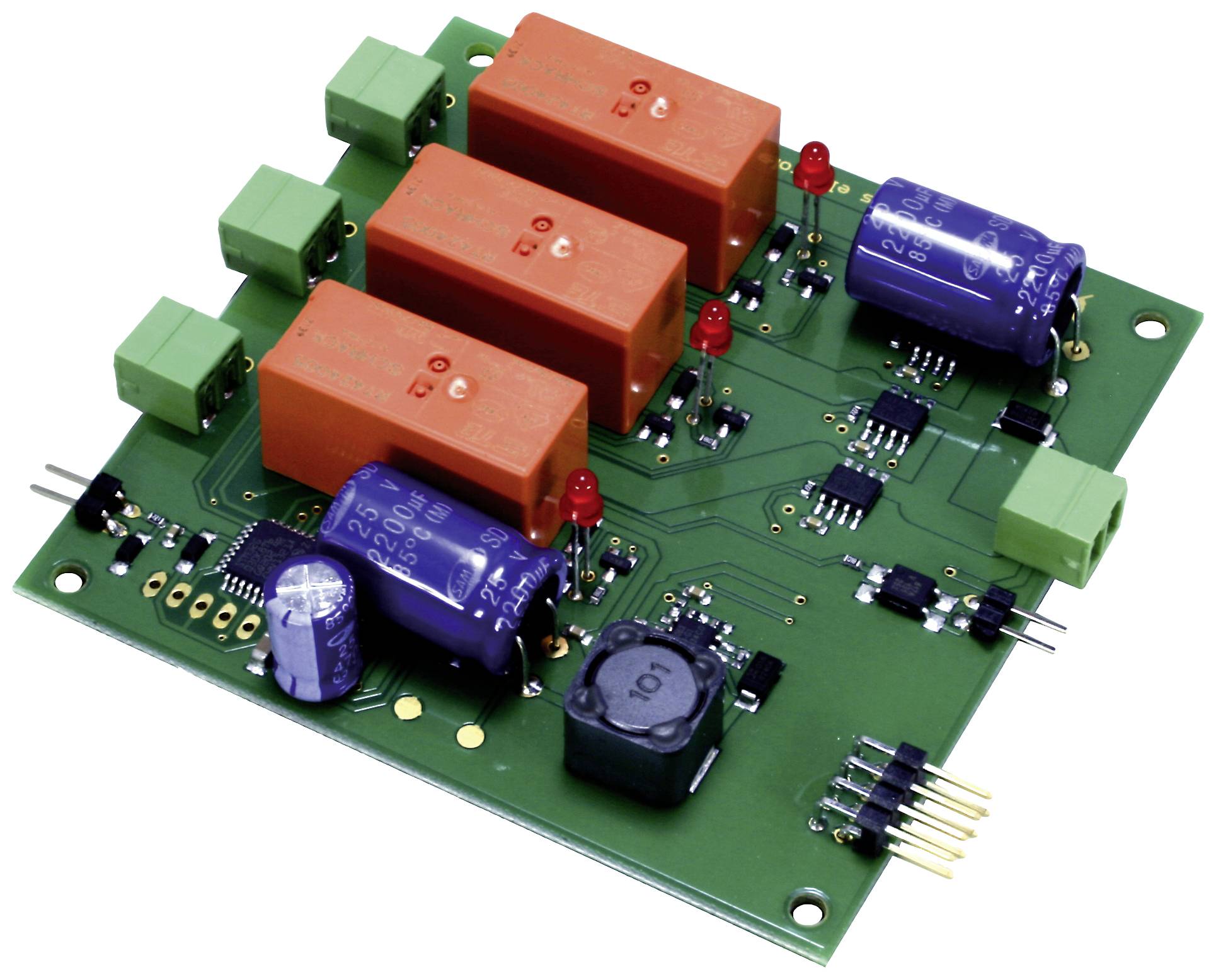

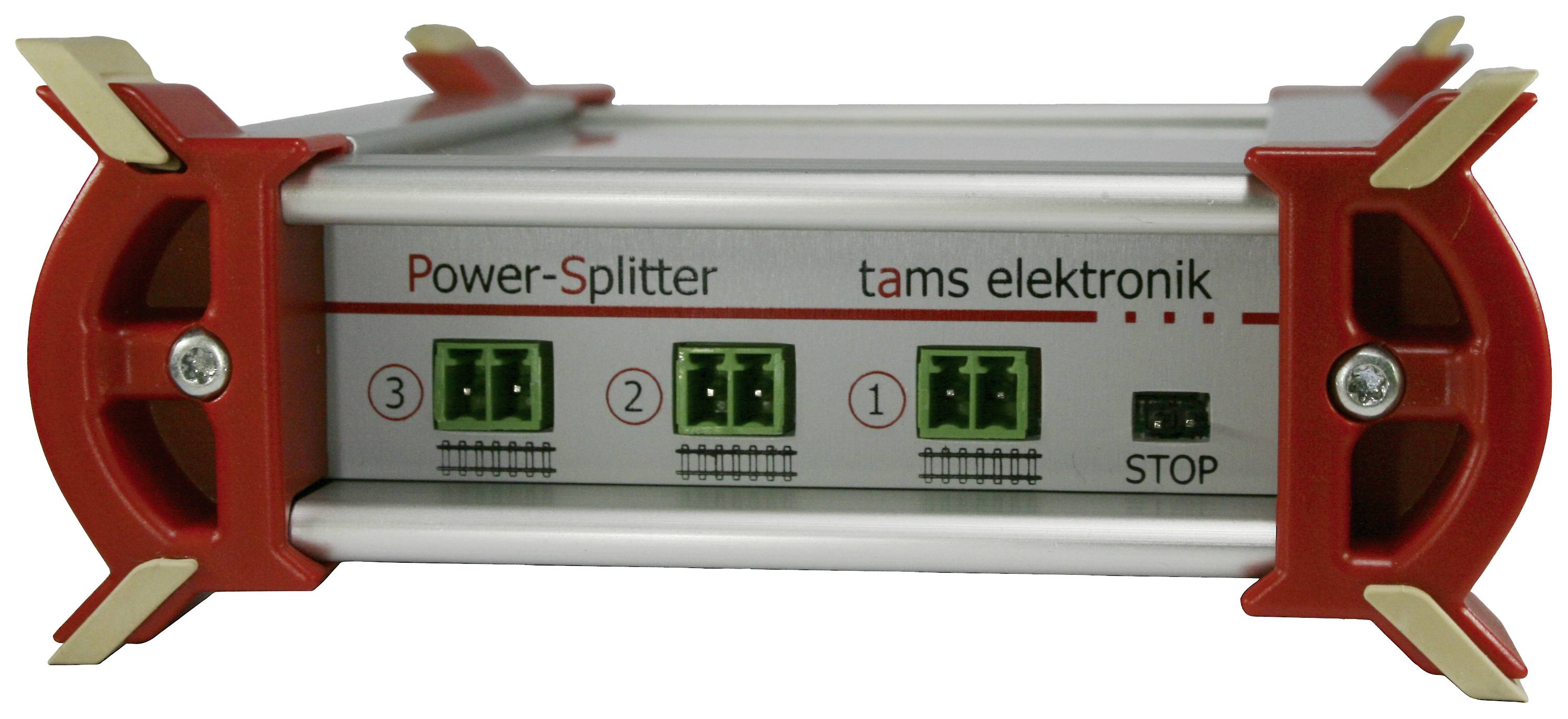

TAMS Elektronik 40-20106-01 Power Splitter, Baustein spínacie dekodér DCC

Rozdeľovač výkonu rozdeľuje výstupný prúd zosilňovača na dve alebo tri sekcie s maximálnym prúdom 2 alebo 3 A. Umožňuje tak využiť dostupný zosilňovací prúd aj pri menších menovitých veľkostiach. Keďže sleduje len prúd v sekciách a nezasahuje do ovládania posilňovača, možno ho použiť so všetkými posilňovačmi.

Absolútna synchronicita: Pri pretínaní deliacich bodov medzi obvodmi zosilňovača, ktoré sú napájané rôznymi zosilňovačmi, vznikajú vyrovnávacie prúdy, ktoré v najhoršom prípade spôsobujú skraty. Okrem toho rozdiely medzi digitálnymi signálmi v dvoch posilňovacích obvodoch môžu narušiť digitálnu jazdu. Aj pri použití rovnakých zosilňovačov sa môžu vyskytnúť opísané problémy v dôsledku tolerancií komponentov. Pri použití rozdeľovača výkonu sú výstupné napätie a doba priepustnosti digitálnych signálov absolútne synchrónne vo všetkých pripojených sekciách. To zaisťuje, že deliace body medzi sekciami možno bez problémov prechádzať.

Voliteľné pripojenia:
Linka spätnej väzby proti skratu: kompatibilná s DCC
Externé tlačidlo núdzového zastavenia na vypnutie všetkých sekcií súčasne

Nastavenia pomocou prepojok (skratové mostíky):
Počet aktívnych sekcií: 2 alebo 3
Maximálny prúd v sekciách: 2A alebo 3A samostatne pre každú sekciu

Nastavenia pomocou programovania hlavnej stopy (POM):
Adresy výhybiek pre samostatné zapínanie/vypínanie dvoch alebo troch sekcií zosilňovača pomocou príkazov výhybky DCC
Adresa výhybky na zapnutie/vypnutie strážneho psa príkazmi výhybky DCC
Citlivosť na skrat: 50...350 ms
Čas reštartu po skrate: 4...9 s
Automatické vypnutie pri skrate: Vypnutie všetkých strún alebo len postihnutej struny
Doba nábehu: 300...500 ms

LED indikátory:
Reťazec zapnutý / vypnutý
Skrat v pripojenej časti zosilňovača
Stlačené tlačidlo núdzového zastavenia
