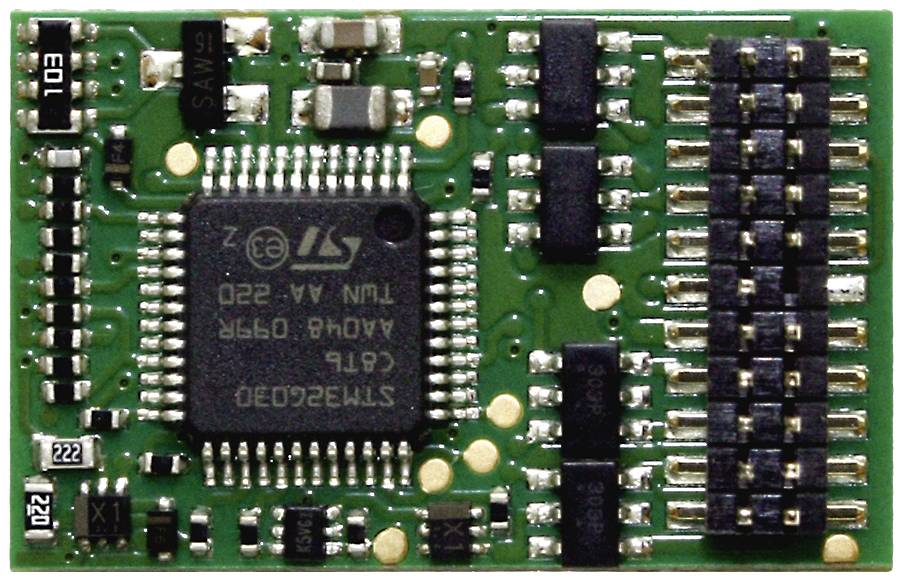

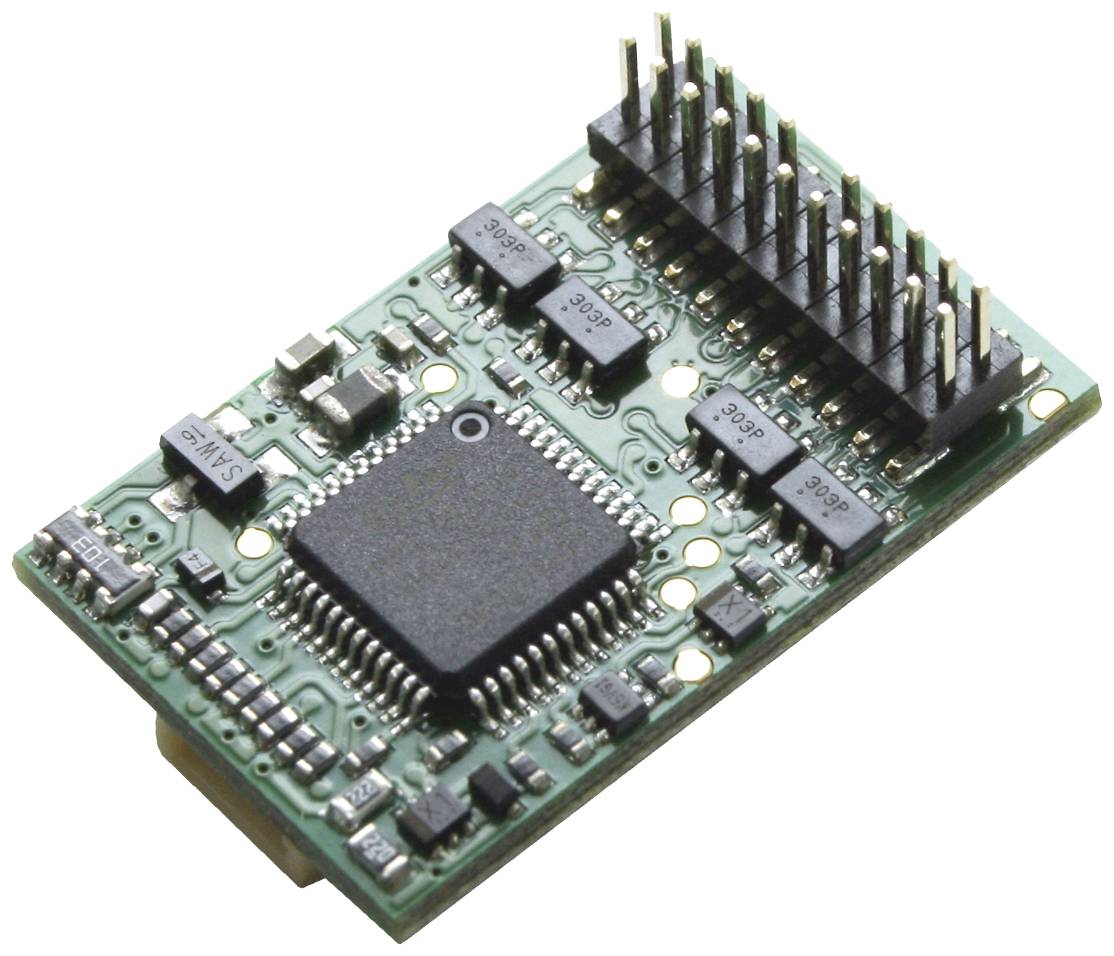

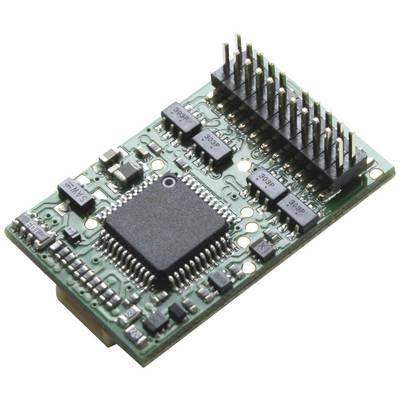

TAMS Elektronik 41-04433-01 LD-G-43, PluX22 rušňové dekodér modul, so zástrčkou

Digitálna prevádzka vo formáte Motorola:
Maximálne 255 adries
14 alebo 27 rýchlostných stupňov
Funkčné klávesy F0 až F8 (F5 až F8 cez druhú adresu)
Programovanie: registre

Digitálna prevádzka vo formáte DCC:
127 základných adries alebo 10 239 rozšírených adries
14, 28 alebo 128 rýchlostných stupňov
Funkčné klávesy F0 až F28
Programovanie: konfiguračné premenné (priame programovanie na programovacej koľaji, v súlade s DCC) alebo POM (programovanie na hlavnej = programovanie hlavnej koľaje)

analógová prevádzka
jednosmerný alebo striedavý prúd
Automatická analógová detekcia

Prispôsobenie rôznym typom motorov a lokomotív:
Nastavenie parametrov riadenia záťaže (KP, KI, KD)
zosilňovací faktor
Definícia lineárnej (prípadne zalomenej) rýchlostnej charakteristiky nastavením počiatočných, stredných a maximálnych otáčok
V režime 27/28 rýchlostných stupňov: individuálne priradenie napätia motora každému z rýchlostných stupňov

posunovacie zariadenie
Zníženie rýchlosti všetkých rýchlostných stupňov o cca 50%
Prepnite na posunovacie zariadenie pomocou funkčného tlačidla

Oneskorenie zrýchlenia a brzdenia:
Dá sa nastaviť samostatne
Zapínanie a vypínanie pomocou funkčného tlačidla

Automatické procesy
Automatické brzdenie pri asymetrickom napätí na trati (metóda ABC)
Automatické kyvadlo (prostredníctvom metódy ABC)
Zapínanie a vypínanie závislé od rýchlosti. Príklady použitia: Zapnutie a vypnutie diaľkových svetiel alebo osvetlenia kabíny vodiča.
Manévrovacia funkcia priradením posunovacieho ústrojenstva a posunovacieho svetla k rovnakému funkčnému klávesu
Automatické oddelenie
Konštantná brzdná dráha
Zapínanie a vypínanie výstupov pomocou spínacích vstupov
Automatická registrácia cez DCC-A

funkčné výstupy
Priradenie funkcií k výstupom s funkčným mapovaním podľa RCN-227. Ku každej funkcii je možné priradiť jeden alebo viac výstupov (F0 až F28, každý samostatne pre jazdu vpred a vzad). Navyše je tu možnosť priradiť k funkciám aj inú funkciu ako prepínač „OFF“.
Priradenie výstupov k funkčným tlačidlám: voľne voliteľné

Účinky výstupov funkcií:
Radenie závislé od smeru
Svetlo posunu: Pri prepnutí do režimu posunu sa zapnú návestidlá posunového rušňa a súčasne sa vypnú návestidlá pre normálnu prevádzku.
Obrátené spínanie: V polohe "zapnuté" je priradený výstup vypnutý, v polohe "vypnutý" je zapnutý.
Blikanie: Striedavé blikanie je generované priradením funkcie blikania 2 výstupom a funkcie „invertovaného spínania“ jednému z dvoch výstupov. Frekvencia blikania sa nastavuje samostatne pre každý výstup.
Kicking: Funkčné výstupy je možné nastaviť tak, že najskôr na cca 12,5 sekundy dostanú plné napätie a potom sa vypnú. Príklad použitia: Pri niektorých typoch elektrických spojok je na oddelenie potrebné plné napätie. Na ochranu spojok sa potom musí vypnúť napätie.
Stmievanie: Na zníženie napätia na výstupe. Príklad použitia: Lampy určené na analógovú prevádzku v starších vozidlách možno stmievať a po inštalácii dekodéra ich nie je potrebné vymieňať.
Postupné stmievanie hore a dole: Pre postupné zvyšovanie alebo znižovanie napätia na výstupe: Príklad použitia: Simulácia starých olejových alebo žiaroviek.
simulácia požiaru

Spúšťanie funkcií:
Stlačením funkčných tlačidiel a/alebo
Automaticky cez dva spínacie vstupy. Spínacie vstupy sa spúšťajú cez externé kontakty, napr. cez jazýčkové kontakty alebo Hallove senzory v kombinácii s permanentnými magnetmi v koľajnici.

Sound
SUSI rozhranie zodpovedajúce RCN-600 pre pripojenie externého zvukového modulu SUSI

Riešenie spätnej väzby s RailCom
Vysielač RailCom podľa RCN-217: Odoslanie adresy dekodéra
Odosielanie dynamických informácií RailCom: štatistiky príjmu
Čítanie životopisov
