TAMS Elektronik 42-01180-01 funkčné dekodér modul, bez kábla, bez zástrčky

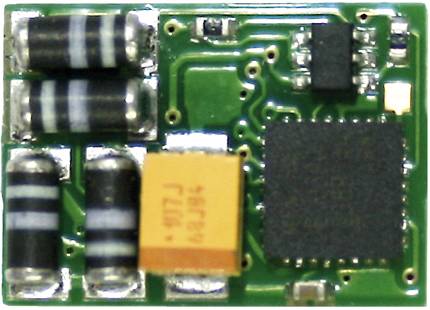

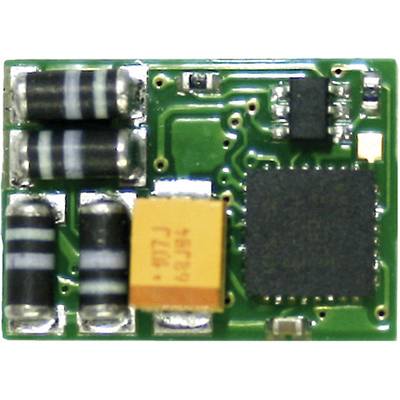

Malá zelená doska plošných spojov s viacerými komponentmi vrátane kondenzátorov a štvorcového čierneho integrovaného obvodu.

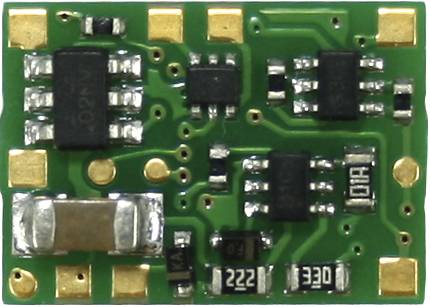

Zelená doska plošných spojov s viacerými čipmi, rezistormi a spájkovacími bodmi. Pravdepodobne slúži na elektronické zapojenie.

1/2

Okamžité doručenie: St 9. 9.

40 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (14,63 € / kus)

14,63 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Funkčný dekodér FD-R Basic

4 funkčné výstupy
Mapovanie funkcií podľa RCN-227
Odporúčame pre všetky nominálne veľkosti

Technické parametre

Kategória výrobku: funkčné dekodér

Výrobca dekodéra: Tams

Digitálny formát: MM
DCC

Prevedenie dekodéra: modul
bez kábla
bez zástrčky

Nastaviteľné efekty: stmievanie
blikanie
kopanie
zoradiskám svetlo
programovanie pre analógový prevádzku

Počet výstupov: 4 x

Počet spíncích funkcií: 4

Rozsah adries: 1 - 255/10239

Jazdné stupňa: 14, 28 oder 128

Prúd na spínacích výstupoch (max.): 300 mA

Max. celkový prúd: 800 mA

Dĺžka: 12.5 mm

Šírka: 9.5 mm

V: 3.3 mm

Vekové kategórie: od 15 rokov

Rozmer.: (d x š x v) 12.5 x 9.5 x 3.3 mm

Číslo výrobcu: 42-01180-01

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2378020 TAMS Elektronik 42-01180-01 funkčné dekodér modul, bez kábla, bez zástrčky

Popis

Malý funkčný dekodér so 4 výstupmi, napríklad na prepínanie osvetlenia závislého od smeru a vnútorného osvetlenia riadiacich automobilov.

Účinky spínacích výstupov:
Prepínanie závislé od smeru
Posunovacie svetlo
Blikajúce a striedavé blikanie, frekvenciu blikania je možné nastaviť samostatne pre každý výstup
obrátené prepínanie
Stmievanie
Kop
Programovanie pre konzistentnú prevádzku
Programovanie pre analógovú prevádzku

Tento text bol preložený strojovo.

Prevedenie

Odporúčame pre všetky nominálne veľkosti
4 funkčné výstupy
Mapovanie funkcií podľa RCN-227
Formáty DCC + MM
Programovanie: DCC: životopisy, POM | MM: zaregistrujte sa
Rozsah adries: DCC: 10,239 | MM: 255
Počet úrovní rýchlosti (DCC): 14, 28 alebo 128
S RailCom
Automatické analógové rozpoznávanie
Napájanie: 12 - 24 V digitálne napätie alebo max. 18 V analógové jednosmerné napätie
Mapovanie funkcií podľa RCN-227
Klávesy F: DCC: F0 - F28 | MM: F0 - F4
Účinky spínacích výstupov: invertovanie, blikanie, stmievanie, kopanie
Pripojenie záložného kondenzátora: (100-470 µF, min. 25 V)
Max. Prúd na výstup [mA]: AUX1-2: 300, AUX3-4: 100
