TAMS Elektronik 42-01194-01-C FD-Next18 funkčné dekodér bez kábla
EAN:
Označenie výrobcu:
Objednávacie číslo:
45 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
17,88 €
3
4% = 0,80 €
17,08 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (17,88 € / kus)
17,88 €
bez DPH.
Hlavné benefity
Funkčný dekodér FD-Next s rozhraním Next18
- Všetky funkcie rozhrania Next18 vrátane SUSI obsadené

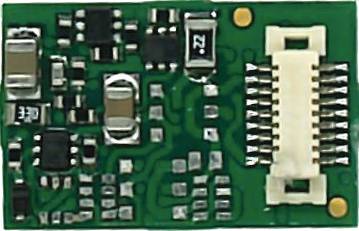

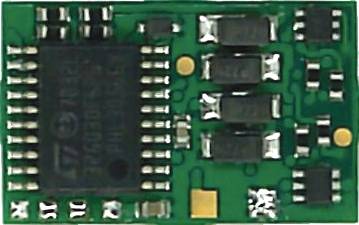

- Doska plošných spojov vybavená SMD
Technické parametre
- Dátové formáty: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF podľa štandardov NMRA a RCN)
- Formáty pre automatickú registráciu dekodérov vozidiel: DCC-A zodpovedajúce RCN-218 (možno vypnúť)
- Formát spätnej väzby: RailCom podľa RCN-217 (dá sa vypnúť)
- Rozhranie Next18 zodpovedajúce RCN-118
- 4 zosilnené funkčné výstupy (F0f, F0f, AUX1 a AUX2)
- 2 nezosilnené výstupy (AUX5 a AUX6)
- V závislosti od konfigurácie: 2 nezosilnené výstupy (AUX3 a AUX4) alebo 2 pripojenia pre vlakovú zbernicu, napr. "Dáta (DATA)" a "Hodiny (CLOCK)" rozhrania SUSI
- 1 prípojka pre externý záložný kondenzátor (kapacita 100 až 220 µF, napätie min. 35 V) alebo externý vyrovnávací obvod
- Napájanie: 12 - 20 V digitálne napätie alebo analógový budiaci transformátor (jednosmerné napätie)
- Prúdový odber (bez pripojených spotrebičov): max
- Trieda ochrany: IP 00 (to znamená: žiadna ochrana proti cudzím telesám, kontaktu alebo vode)
- Ochrana proti preťaženiu: automatické vypnutie dekodéra pri prekročení prípustného motora alebo celkového prúdu
- Hmotnosť pribl. 0,6 g
- Kategória výrobku
funkčné dekodér
- Výrobca dekodéra
Tams
- Digitálny formát
DCC
MM
- Prevedenie dekodéra
bez kábla
- Rozhranie
bez kábla
- Nastaviteľné efekty
stmievanie
blikanie
zoradiskám svetlo
osvetlenie
jednoduché blikanie
kopanie
svetelné signály
vnútorné osvetlenie
- Počet výstupov
4 x
- Počet spíncích funkcií
4
- Rozsah adries
DCC: 127 oder 10.239 | MM: 255
- Charakteristiky nájazdu a brzdenie, samostatne nastaviteľné
nie
- Max. celkový prúd
1000 mA
- Možnosť analógovej prevádzky
Áno
- Integrovaná automatika ovládanie prevádzky
áno
- Záťažová regulácia
áno
- Integrovaná automatika ovládanie prevádzky
áno
- Rozhranie Susi
áno
- Integrovaná automatika ovládanie prevádzky
nie

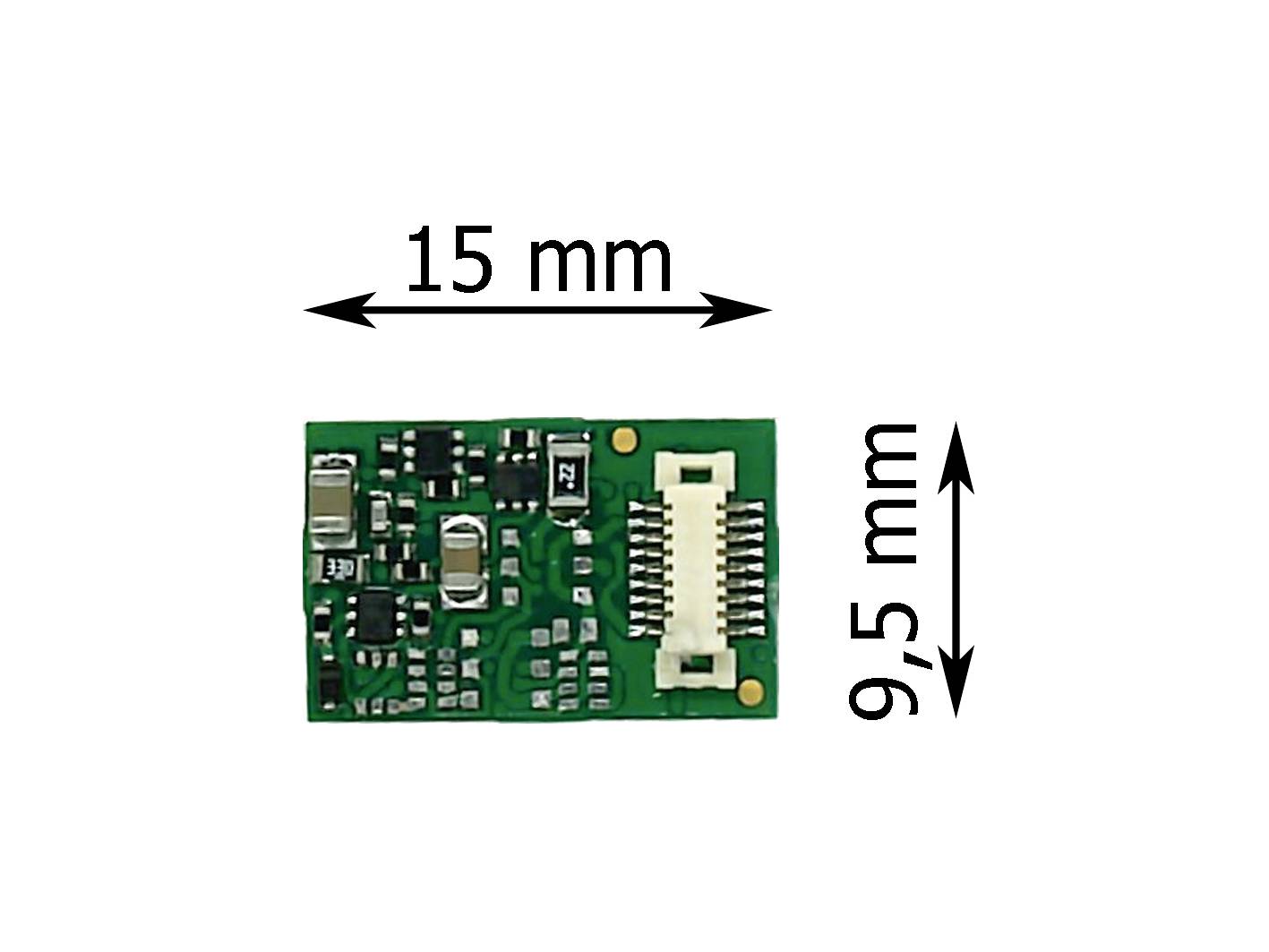

- Dĺžka
15 mm
- Šírka
9.5 mm
- V
2.9 mm
- Vekové kategórie
od 15 rokov
- Rozmer.
(d x š x v) 15 x 9.5 x 2.9 mm
- Číslo výrobcu
42-01194-01-C
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 funkčné dekodér bez kábla
Návod na obsluhu a bezpečnostné pokyny 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 funkčné dekodér bez kábla
Popis
Digitálna prevádzka vo formáte Motorola II:
Maximálne 255 adries
14 alebo 27b rýchlostné stupne
Funkcie F0 až F8 (F5 až F8 cez druhú adresu)
Programovanie: registre
Digitálna prevádzka vo formáte DCC:
127 základných adries alebo 10 239 rozšírených adries
14, 28 alebo 128 rýchlostných stupňov
Funkcie F0 až F28
Programovanie: Konfiguračné premenné (priame programovanie na programovacej koľaji, v súlade s DCC) alebo POM (programovanie na hlavnej = programovanie hlavnej koľaje)
Analógová prevádzka:
Analógové systémy s jednosmerným trakčným transformátorom
Automatické analógové rozpoznávanie
Dá sa vypnúť
Automatické procesy
Zapínanie a vypínanie závislé od rýchlosti. Príklady použitia: Zapnutie a vypnutie diaľkových svetiel alebo osvetlenia kabíny vodiča.
Automatická registrácia cez DCC-A
Funkčné výstupy
Priradenie funkcií k výstupom s funkčným mapovaním podľa RCN-227. Ku každej funkcii je možné priradiť jeden alebo viac výstupov (F0 až F28, každý samostatne pre jazdu vpred a vzad). Funkciám je možné priradiť aj inú funkciu ako prepínač „OFF“.
Priradenie výstupov k funkciám: voľne voliteľné
Účinky výstupov funkcií:
Smerovo závislé prepínanie
Svetlo posunu: Pri prepnutí do režimu posunu sa zapnú návestidlá posunového rušňa a súčasne sa vypnú návestidlá pre normálnu prevádzku.
Invertované spínanie: V polohe "on" je priradený výstup vypnutý, v polohe "off" je zapnutý.
Blikanie: Priradením funkcie blikania 2 výstupom a funkcie „invertovaného spínania“ jednému z dvoch výstupov sa generuje striedavé blikanie. Frekvencia blikania sa nastavuje samostatne pre každý výstup.
Stmievanie: Na zníženie napätia na výstupe. Príklad použitia: Svetlá v starších vozidlách určených na analógovú prevádzku je možné stlmiť a po inštalácii dekodéra ich nie je potrebné vymieňať.
Postupné stmievanie hore a dole: Na postupné zvyšovanie alebo znižovanie napätia na výstupe: Príklad použitia: Simulácia starých olejových alebo žiaroviek.
Simulácia požiaru
Zapnutie/vypnutie pri definovanom napätí (rýchlosti)
Spúšťanie funkcií:
Stlačenie funkčných tlačidiel / zapnutie/vypnutie funkcií
Spätná väzba s RailCom
Vysielač RailCom podľa RCN-217: Odoslanie adresy dekodéra
Odosielanie dynamických informácií RailCom: štatistiky príjmu
Čítanie životopisov
