Name: TAMS Elektronik 43-02316-01 WD-31 výhybiek dekodér modul
Brand: TAMS Elektronik
SKU: 2884451
Availability: InStock

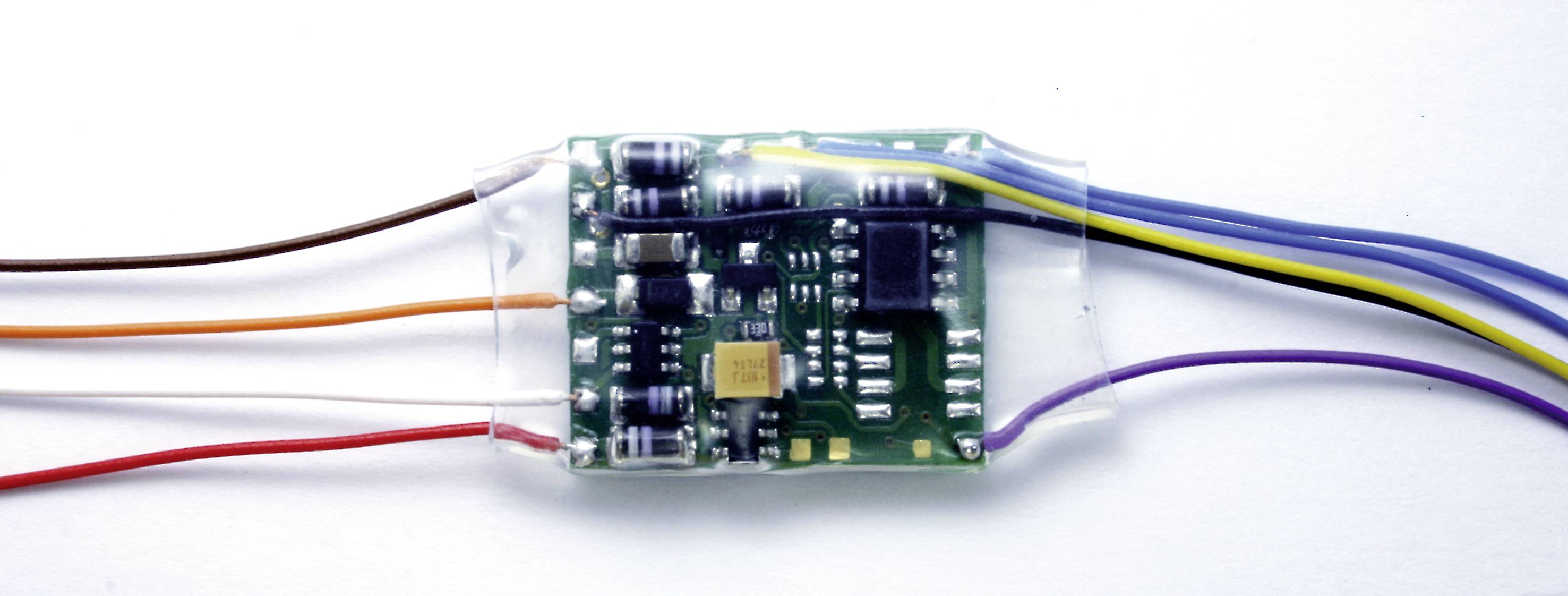

Malá zelená doska plošných spojov s niekoľkými elektronickými súčiastkami, prepojená piatimi farebnými vodičmi.

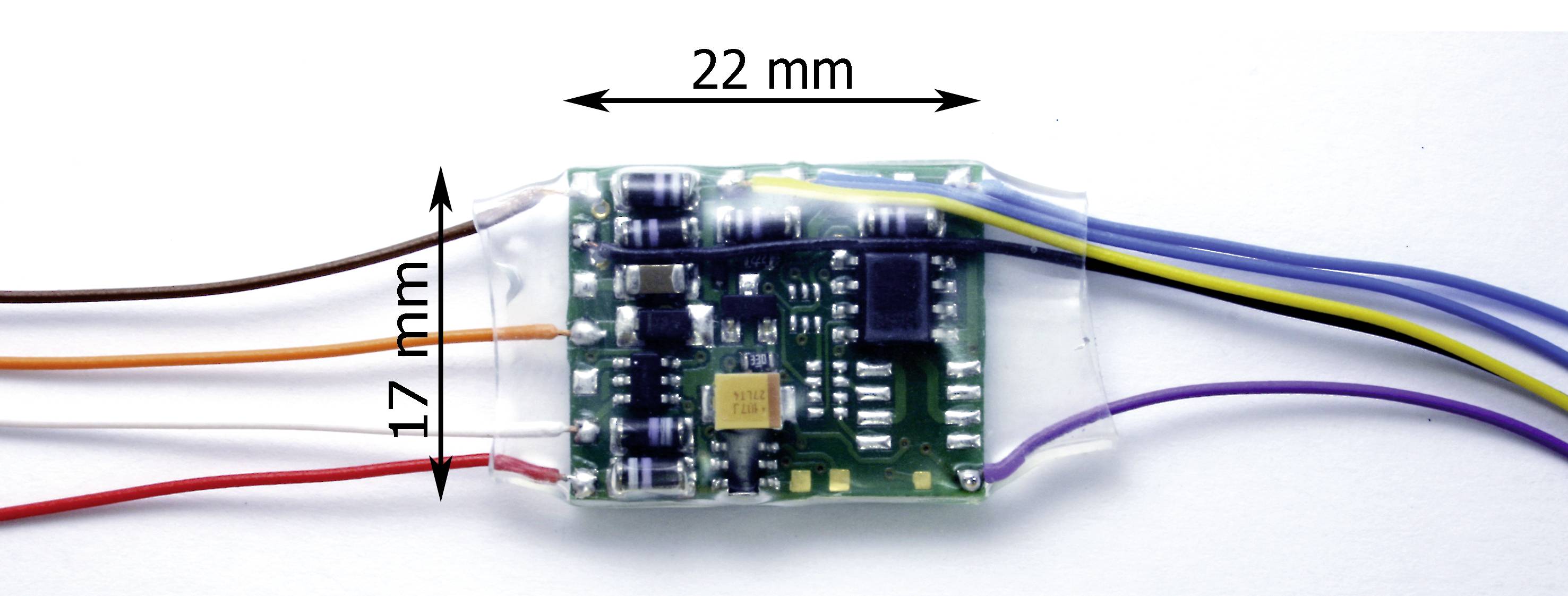

Elektronický obvod s káblovými prepojeniami, približne 22 mm široký a 17 mm vysoký. Obdĺžniková doska plošných spojov s rôznymi komponentmi.

1/2

Okamžité doručenie: Št 22. 10.

14 Ks

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Hmotnosť pribl. 4 g
Napájanie: digitálne napätie zo zosilňovacieho obvodu (12 - 24 voltov)
Prúdový odber (bez pripojených spotrebičov): max 40 mA

Kategória výrobku: výhybiek dekodér

Výrobca dekodéra: Tams

Digitálny formát: MM
DCC

Prevedenie dekodéra: modul

Počet výstupov: 2 x

Rozsah adries: 1 - 2040

Max. celkový prúd: 1500 mA

Integrovaná automatika ovládanie prevádzky: áno

Dĺžka: 35 mm

Šírka: 18 mm

V: 5 mm

Vekové kategórie: od 15 rokov

Rozmer.: (d x š x v) 35 x 18 x 5 mm

Číslo výrobcu: 43-02316-01

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2884451 TAMS Elektronik 43-02316-01 WD-31 výhybiek dekodér modul

Popis

Na spínanie magnetického predmetu alebo svetelného hlavného návestidla, ako sú bodové a semaforové návestidlá s dvojitým cievkovým pohonom, odpojovačom alebo 2-polohovým svetelným hlavným návestidlom s prelínaním. Prídavný výstup pre ďalšieho spotrebiča je možné spínať buď cez samostatnú adresu, alebo spolu s magnetickým článkom alebo hlavným svetelným signálom. Ovládanie pomocou výhybkových povelov vo formáte DCC alebo Motorola s automatickým rozpoznávaním formátu. Programovanie s centrom DCC cez konfiguračné premenné DCC (CV) alebo programovacie tlačidlo (len adresa). Poznámka: Tlačidlo nie je súčasťou dodávky.

Tento text bol preložený strojovo.

Prevedenie

Dva výstupy na pripojenie magnetického predmetu alebo signálu svetlej pokožky. Maximálny prúd na výstup: 1 500 mA (do 2 s) | 800 mA (kontinuálne)
Výstup pre každého spotrebiteľa (napr. lampa na výhybku). Maximálny prúd: 300 mA
Elektricky izolované so zmršťovacou hadičkou
So spájkovanými káblami pre spojenie s traťou, výhybkami alebo hlavným signálom, prídavnými spotrebičmi a programovacím tlačidlom
Dátové formáty: Motorola-I a -II, DCC (DCC/14, DCC/28, DCC/128, DCC/SDF podľa štandardu NMRA a RCN)
Počet adries: Formát DCC: 1 - 2040 | Formát Motorola: 1 – 1020

Rozsah dodávky

Výhybkový dekodér WD-31
Obojstranná lepiaca podložka (cca 30 x 15 mm)
Návod
