TAMS Elektronik 43-02357-01 WD-34.2 výhybiek dekodér

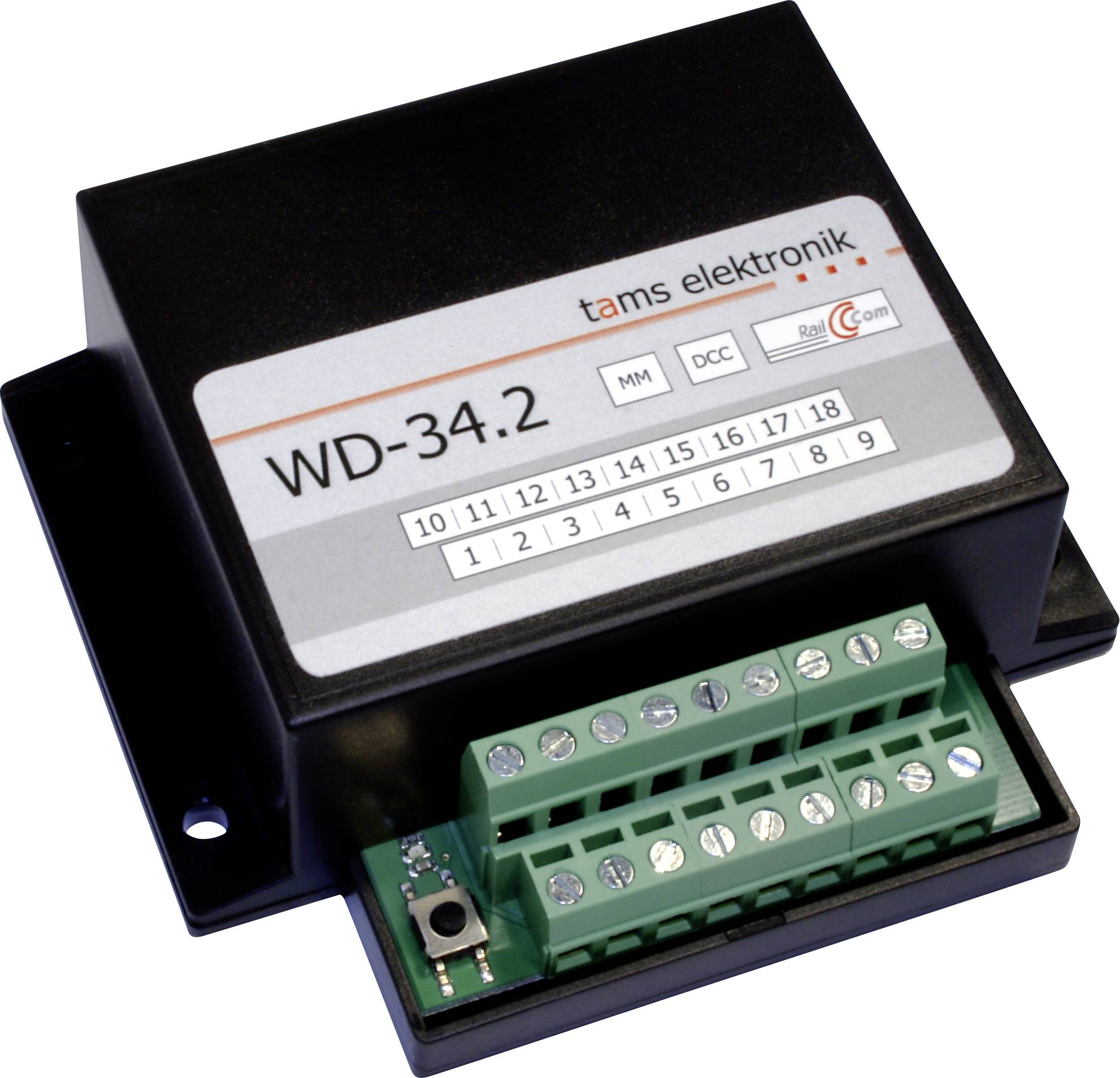

Čierny elektronický riadiaci modul označený "WD-34.2" so zelenými skrutkovacími svorkovnicami.

Okamžité doručenie: St 9. 9.

6 Ks

Počet

Celkom (43,89 € / kus)

43,89 €

bez DPH.

Už len 6 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Dekodér výhybiek TAMS Electronics WD-34.2

Na ovládanie 4 výhybiek alebo semaforových signálov s dvojitým cievkovým pohonom alebo 8 iných magnetických prvkov (napr. odpojovačov).
Vhodné aj na ovládanie jedno- alebo dvojaspektrálnych svetelných signálov alebo spínacích lampášov s LED diódami.
S nastaviteľným časom zapnutia.

Technické parametre

Digitálne formáty: Motorola a DCC (podľa štandardov NMRA a RCN)
Rozsah adries: MM: 1020 adries výhybiek, DCC: 2040 adries výhybiek alebo 510 adries dekodérov vozidiel (adresy lokomotív)
Počet výstupov: 8 (= 4 páry výstupov)
Napájacie napätie:
- Digitálne napätie z posilňovacieho obvodu
- alebo samostatný transformátor (10 – 18 V AC) alebo samostatný zdroj napájania (12 – 24 V DC)
- Maximálny prúd na výstup: do 2 sekúnd: 1 500 mA / nepretržitý: 800 mA
Rozmery dosky plošných spojov: 72 x 82 mm
Rozmery vrátane krytu: 100 x 90 x 35 mm

Kategória výrobku: výhybiek dekodér

Výrobca dekodéra: Tams

Digitálny formát: MM
DCC

Prevedenie: príslušenstvo pre modely

Nastaviteľné efekty: výhybky s motorickým pohonom a koncovým vypínačom

Počet výstupov: 8 x

Rozsah adries: MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen oder 510 Fahrzeugdecoderadressen (Lokadressen)

Prúd na spínacích výstupoch (max.): 800 mA

Možnosť analógovej prevádzky: Nie

Integrovaná automatika ovládanie prevádzky: áno

Dĺžka: 100 mm

Šírka: 90 mm

V: 35 mm

Rozmer.: (d x š x v) 100 x 90 x 35 mm

Číslo výrobcu: 43-02357-01

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3775666 TAMS Elektronik 43-02357-01 WD-34.2 výhybiek dekodér

Popis

Ovládať
- Spínače s dvojitým cievkovým pohonom. Poznámka: Na ovládanie výhybiek s motorizovanými pohonmi je potrebný dodatočný adaptér pre motorizované výhybky (napr. AMW plus).
- Semaforové signály s dvojitým cievkovým pohonom
- Odpojovače

Programovanie:
- Riadiace jednotky DCC: Nastavenie všetkých vlastností dekodéra pomocou konfiguračných premenných (CV).
- Alternatívne: Nastavenie adresy dekodéra pomocou programovacieho tlačidla.
- Riadiace jednotky Motorola: Nastavenie adresy dekodéra pomocou programovacieho tlačidla

kontrola
- s prepínacími príkazmi DCC alebo MM: automatická detekcia formátu, možná zmiešaná prevádzka
- alternatívne s lokomotívnymi príkazmi DCC
