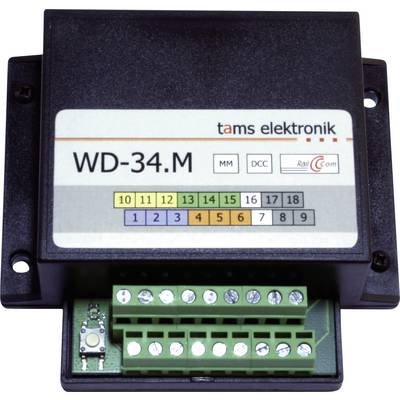

TAMS Elektronik 43-02367-01 WD-34.M výhybiek dekodér
EAN:
Označenie výrobcu:
Objednávacie číslo:
6 Ks
Počet
Celkom (50,40 € / kus)
50,40 €
bez DPH.
Už len 6 Ks skladom!
Hlavné benefity
Dekodér výhybiek TAMS Electronics WD-34.M
- Špeciálne navrhnuté na ovládanie maximálne 4 motorizovaných spínačov (s koncovými spínačmi alebo bez nich).
- Je možné ovládať maximálne 4 výhybky s dvojitými cievkovými pohonmi alebo maximálne 8 ďalších magnetických doplnkov.
- Je možná kombinovaná prevádzka s motorizovanými spínačmi a magnetickým príslušenstvom.
- S nastaviteľným časom zapnutia.
Technické parametre
- Digitálne formáty: Motorola a DCC (podľa štandardov NMRA a RCN)
- Rozsah adries: MM: 1020 adries výhybiek, DCC: 2040 adries výhybiek alebo 510 adries dekodérov vozidiel (adresy lokomotív)
- Počet výstupov: 8 (= 4 páry výstupov)
- Napájacie napätie:
- - Digitálne napätie z posilňovacieho obvodu
- - alebo samostatný transformátor (10 – 18 V AC) alebo samostatný zdroj napájania (12 – 24 V DC)
- - Maximálny prúd na výstup: do 2 sekúnd: 1 500 mA / nepretržitý: 800 mA
- Rozmery dosky plošných spojov: 72 x 82 mm
- Rozmery vrátane krytu: 100 x 90 x 35 mm
- Kategória výrobku
výhybiek dekodér
- Výrobca dekodéra
Tams
- Digitálny formát
MM
DCC
- Prevedenie
príslušenstvo pre modely
- Nastaviteľné efekty
výhybky s motorickým pohonom a koncovým vypínačom
- Počet výstupov
8 x
- Rozsah adries
MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen oder 510 Fahrzeugdecoderadressen (Lokadressen)
- Prúd na spínacích výstupoch (max.)
800 mA
- Možnosť analógovej prevádzky
Nie
- Integrovaná automatika ovládanie prevádzky
áno
- Dĺžka
100 mm
- Šírka
90 mm
- V
35 mm
- Rozmer.
(d x š x v) 100 x 90 x 35 mm
- Číslo výrobcu
43-02367-01
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775667 TAMS Elektronik 43-02367-01 WD-34.M výhybiek dekodér
Popis
Ovládať
- Spínače s motorizovaným pohonom. Nie je potrebný žiadny ďalší adaptér!
- Spínače s dvojitým cievkovým pohonom
- Semaforové signály s dvojitým cievkovým pohonom
- Odpojovače
Programovanie:
- Riadiace jednotky DCC: Nastavenie všetkých vlastností dekodéra pomocou konfiguračných premenných (CV).
- Alternatívne: Nastavenie adresy dekodéra pomocou programovacieho tlačidla.
- Riadiace jednotky Motorola: Nastavenie adresy dekodéra pomocou programovacieho tlačidla
kontrola
- s prepínacími príkazmi DCC alebo MM: automatická detekcia formátu, možná zmiešaná prevádzka
- alternatívne s lokomotívnymi príkazmi DCC
Nastaviteľný čas spínania („Čas zapnutia“):
Dĺžku impulzov pre spínanie magnetických predmetov je možné nastaviť v CV na hodnotu medzi 50 ms a približne 12 sekundami.
Tento text bol preložený strojovo.
- Spínače s motorizovaným pohonom. Nie je potrebný žiadny ďalší adaptér!
- Spínače s dvojitým cievkovým pohonom
- Semaforové signály s dvojitým cievkovým pohonom
- Odpojovače
Programovanie:
- Riadiace jednotky DCC: Nastavenie všetkých vlastností dekodéra pomocou konfiguračných premenných (CV).
- Alternatívne: Nastavenie adresy dekodéra pomocou programovacieho tlačidla.
- Riadiace jednotky Motorola: Nastavenie adresy dekodéra pomocou programovacieho tlačidla
kontrola
- s prepínacími príkazmi DCC alebo MM: automatická detekcia formátu, možná zmiešaná prevádzka
- alternatívne s lokomotívnymi príkazmi DCC
Nastaviteľný čas spínania („Čas zapnutia“):
Dĺžku impulzov pre spínanie magnetických predmetov je možné nastaviť v CV na hodnotu medzi 50 ms a približne 12 sekundami.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 dekodér výhybky WD-34.M, verzia: hotové zariadenie v kryte
