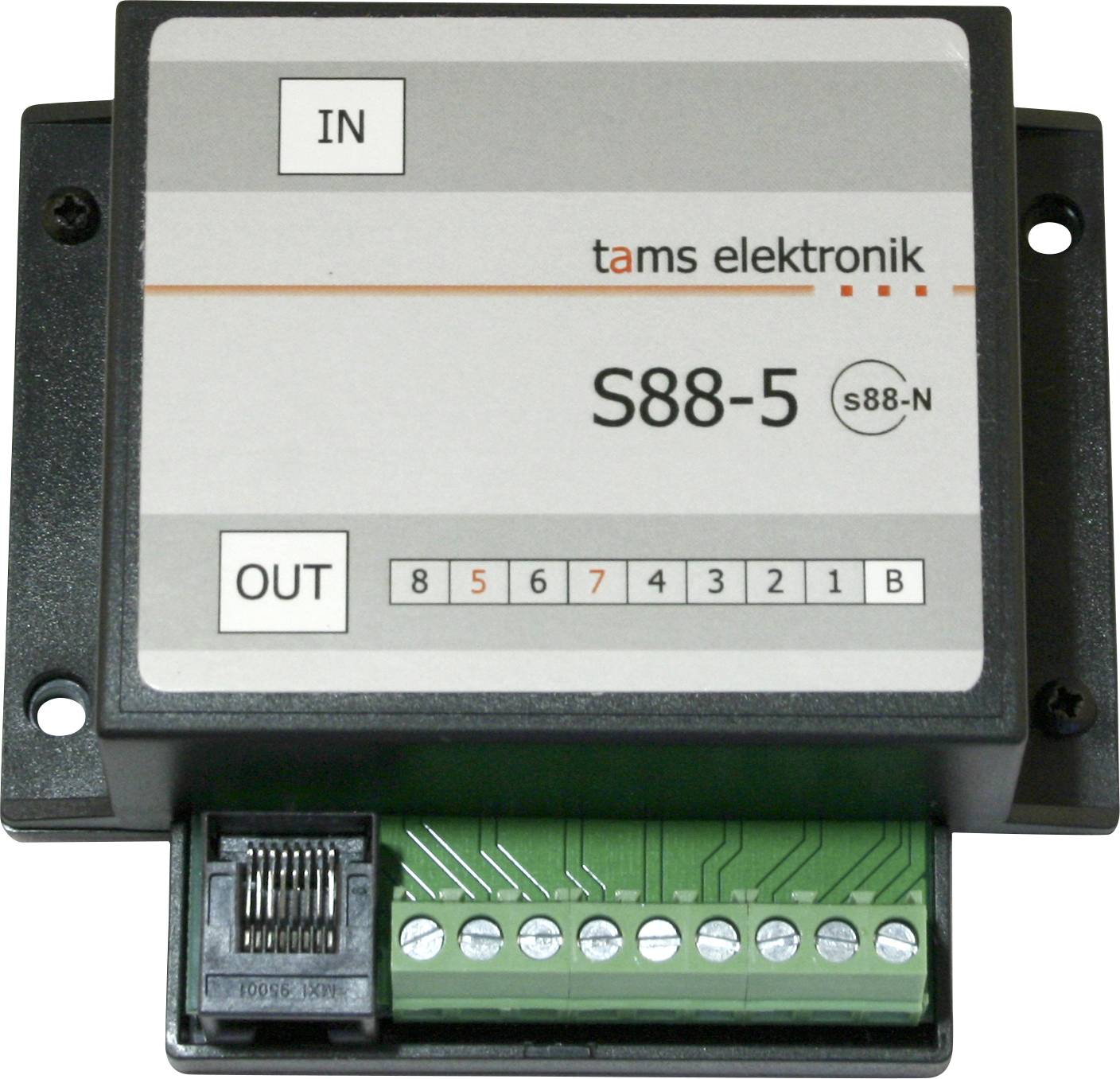

TAMS Elektronik 44-01507-01 S88-5 dekodér spätného hlásenia
EAN:
Označenie výrobcu:
Objednávacie číslo:
2 Ks
Počet
Celkom (48,77 € / kus)
48,77 €
bez DPH.
Už len 2 Ks skladom!
Hlavné benefity
TAMS Elektronik S88-5 | spätnoväzobný modul s88 s integrovaným detektorom obsadenosti koľají
- Pripojenie zbernice s88 cez konektory RJ-45 podľa s88-N.
- Kompatibilné so všetkými komponentmi, ktoré fungujú so zbernicou s88 vyvinutou spoločnosťou Märklin.
Technické parametre
- Spätnoväzobná zbernica: s88
- Adresovanie: automatické
- Počet monitorovaných sekcií: maximálne 8
- Pripojenia k zbernici s88: RJ-45 podľa S88-N
- Napájanie: 5 – 15 V DC (zabezpečuje zbernica s88)
- Maximálny prúd v monitorovaných sekciách: 1 500 mA na sekciu
- Citlivosť detekcie prúdu: 6 mA
- Rozmery dosky plošných spojov: 64 x 85 mm
- Rozmery vrátane krytu: 100 x 90 x 35 mm
- Kategória výrobku
dekodér spätného hlásenia
- Digitálny formát
S 88
- Dĺžka
100 mm
- Šírka
90 mm
- V
35 mm
- Rozmer.
(d x š x v) 100 x 90 x 35 mm
- Číslo výrobcu
44-01507-01
- Prevedenie modelu
Príslušenstvo
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775669 TAMS Elektronik 44-01507-01 S88-5 dekodér spätného hlásenia
Popis
Integrovaný detektor obsadenosti koľají:
Relatívne nízka citlivosť (6 mA) minimalizuje falošné poplachy. Poznámka: Malý prúd, ktorý preteká v jednosmerných systémoch, keď je náprava vozidla potiahnutá odporovou farbou, nemusí byť dostatočný na to, aby bol detekovaný.
Galvanické oddelenie:
Sekcie „detektor obsadenosti koľaje“ a „modul spätnej väzby s88“ sú od seba elektricky oddelené optočlenmi. Toto filtruje rušivé špičky a účinne zabraňuje brumovým slučkám a poruchovým prúdom.
Pripojenie autobusovej linky s88:
Konektory RJ-45 kompatibilné so štandardom s88-N
Tento text bol preložený strojovo.
Relatívne nízka citlivosť (6 mA) minimalizuje falošné poplachy. Poznámka: Malý prúd, ktorý preteká v jednosmerných systémoch, keď je náprava vozidla potiahnutá odporovou farbou, nemusí byť dostatočný na to, aby bol detekovaný.
Galvanické oddelenie:
Sekcie „detektor obsadenosti koľaje“ a „modul spätnej väzby s88“ sú od seba elektricky oddelené optočlenmi. Toto filtruje rušivé špičky a účinne zabraňuje brumovým slučkám a poruchovým prúdom.
Pripojenie autobusovej linky s88:
Konektory RJ-45 kompatibilné so štandardom s88-N
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 spätnoväzobný modul S88 S88-5, verzia: kompletné zariadenie v kryte
- 1 prepojovací kábel s konektormi RJ-45 (dĺžka: 0,5 m)
