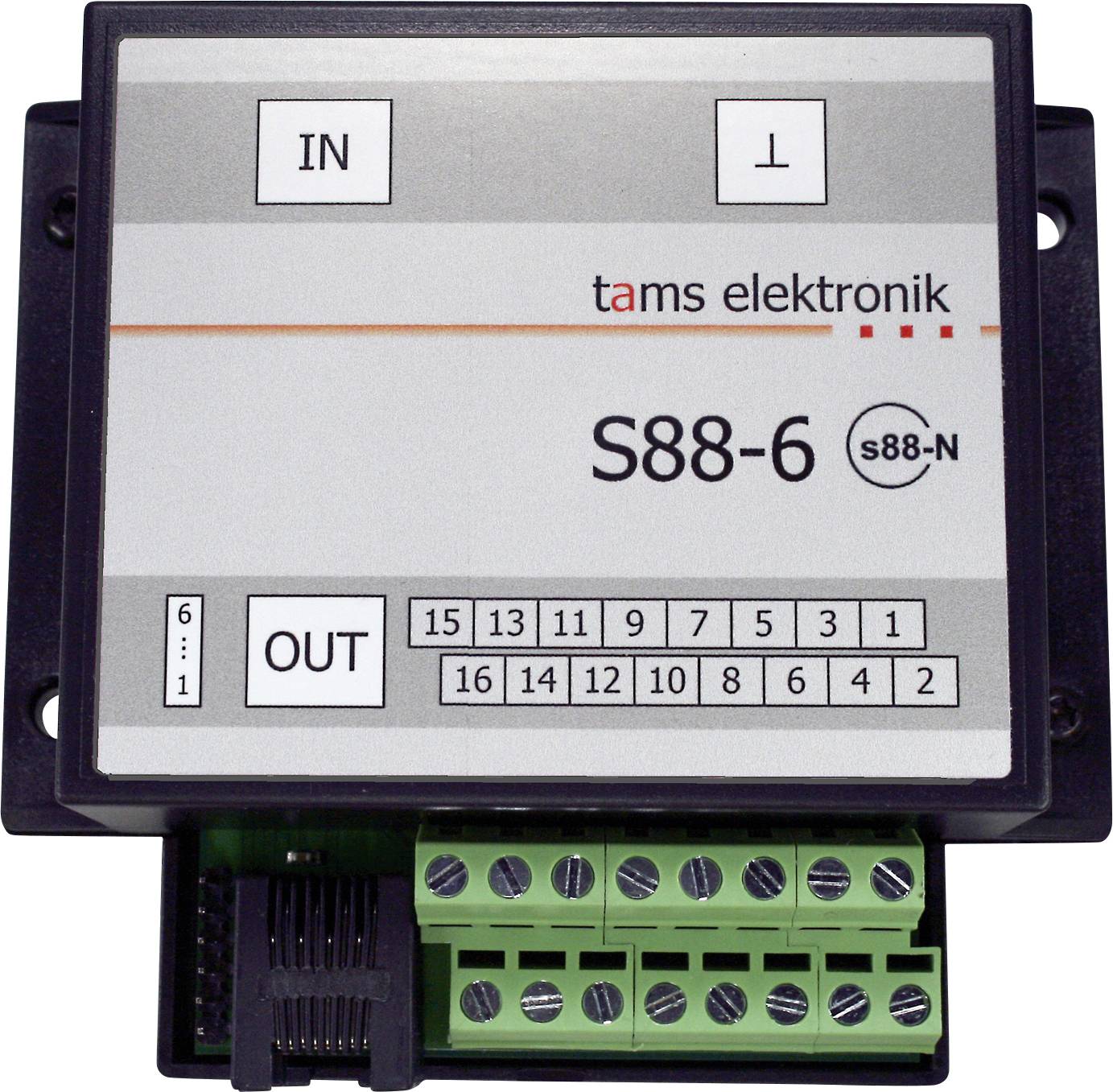

TAMS Elektronik 44-01607-01 S88-6 dekodér spätného hlásenia
EAN:
Označenie výrobcu:
Objednávacie číslo:
8 Ks
Počet
Celkom (50,40 € / kus)
50,40 €
bez DPH.
Už len 8 Ks skladom!
Hlavné benefity
TAMS Elektronik S88-6 | Modul spätnej väzby S88 s dodatočným uzemnením
- Pripojenie k centrálnej jednotke pomocou patch kábla (RJ-45) alebo 6-pinového kábla
- Optimalizované pre použitie v systémoch so stredovým vodičom
Technické parametre
- Spätnoväzobná zbernica: s88
- Adresovanie: automatické
- Počet monitorovaných sekcií: maximálne 16
- Pripojenia k zbernici s88: 2 x RJ-45 na pripojenie patch káblov podľa s88-N. Alternatívne na pripojenie k digitálnej riadiacej jednotke: 1 x 6-pinový konektor na pripojenie 6-pinových káblov.
- Napájanie: 5 – 15 V DC (zabezpečuje zbernica s88)
- Rozmery dosky plošných spojov: 64 x 85 mm
- Rozmery vrátane krytu: 100 x 90 x 35 mm
- Kategória výrobku
dekodér spätného hlásenia
- Digitálny formát
S 88
- Dĺžka
100 mm
- Šírka
90 mm
- V
35 mm
- Rozmer.
(d x š x v) 100 x 90 x 35 mm
- Číslo výrobcu
44-01607-01
- Prevedenie modelu
Príslušenstvo
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775670 TAMS Elektronik 44-01607-01 S88-6 dekodér spätného hlásenia
Popis
Dodatočné uzemnenie („diódový trik“):
V spätnoväzobných úsekoch je lokomotíva napájaná cez stredovú koľajnicu a priebežnú vonkajšiu koľajnicu. Prerušenie uzemnenia na priebežnej koľajnici (napr. v dôsledku znečistenia) má priamy vplyv na správanie vozidla pri jazde. V najhoršom prípade sa lokomotíva po zastavení v úseku spätnej väzby zastaví alebo sa po zastavení znova nerozbehne. Problém sa dá vyriešiť prepojením dvoch vonkajších vodičov pomocou diódy. Tento takzvaný „diódový trik“ využíva skutočnosť, že na spätnú väzbu v zbernici s88 možno použiť iba jednu polvlnu digitálneho napätia. Inštaláciou diódy sa druhá polvlna „presmeruje“ z izolovanej na súvislú koľajnicu, čím sa vytvorí dodatočné uzemnenie. V obvode s88-6 sú diódy integrované do obvodu, čím sa eliminuje potreba zložitej dodatočnej montáže diód.
Pripojenie autobusovej linky s88:
2 x RJ-45 na pripojenie patch káblov podľa s88-N. Alternatívne na pripojenie k digitálnej riadiacej jednotke: 1 x 6-pinový konektor na pripojenie 6-pinových káblov.
Technické dáta:
Počet vchodov: 16
Pripojenie zbernicovej linky s88: 2 x RJ-45 na pripojenie patch káblov podľa s88-N. Alternatívne na pripojenie k digitálnej riadiacej jednotke: 1 x 6-pinový konektor na pripojenie 6-pinových káblov.
Adresovanie: automatické
Správa o obsadenosti: Kontakt na zemi
Rozmery dosky plošných spojov: 72 x 82 mm
Tento text bol preložený strojovo.
V spätnoväzobných úsekoch je lokomotíva napájaná cez stredovú koľajnicu a priebežnú vonkajšiu koľajnicu. Prerušenie uzemnenia na priebežnej koľajnici (napr. v dôsledku znečistenia) má priamy vplyv na správanie vozidla pri jazde. V najhoršom prípade sa lokomotíva po zastavení v úseku spätnej väzby zastaví alebo sa po zastavení znova nerozbehne. Problém sa dá vyriešiť prepojením dvoch vonkajších vodičov pomocou diódy. Tento takzvaný „diódový trik“ využíva skutočnosť, že na spätnú väzbu v zbernici s88 možno použiť iba jednu polvlnu digitálneho napätia. Inštaláciou diódy sa druhá polvlna „presmeruje“ z izolovanej na súvislú koľajnicu, čím sa vytvorí dodatočné uzemnenie. V obvode s88-6 sú diódy integrované do obvodu, čím sa eliminuje potreba zložitej dodatočnej montáže diód.
Pripojenie autobusovej linky s88:
2 x RJ-45 na pripojenie patch káblov podľa s88-N. Alternatívne na pripojenie k digitálnej riadiacej jednotke: 1 x 6-pinový konektor na pripojenie 6-pinových káblov.
Technické dáta:
Počet vchodov: 16
Pripojenie zbernicovej linky s88: 2 x RJ-45 na pripojenie patch káblov podľa s88-N. Alternatívne na pripojenie k digitálnej riadiacej jednotke: 1 x 6-pinový konektor na pripojenie 6-pinových káblov.
Adresovanie: automatické
Správa o obsadenosti: Kontakt na zemi
Rozmery dosky plošných spojov: 72 x 82 mm
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 spätnoväzobný modul S88 S88-6, verzia: kompletné zariadenie v kryte
