Name: TAMS Elektronik 52-01186-01 GBM-8.2, Bst hlásič obsadenosti koľaje modul
Brand: TAMS Elektronik
SKU: 2612756
Availability: InStock

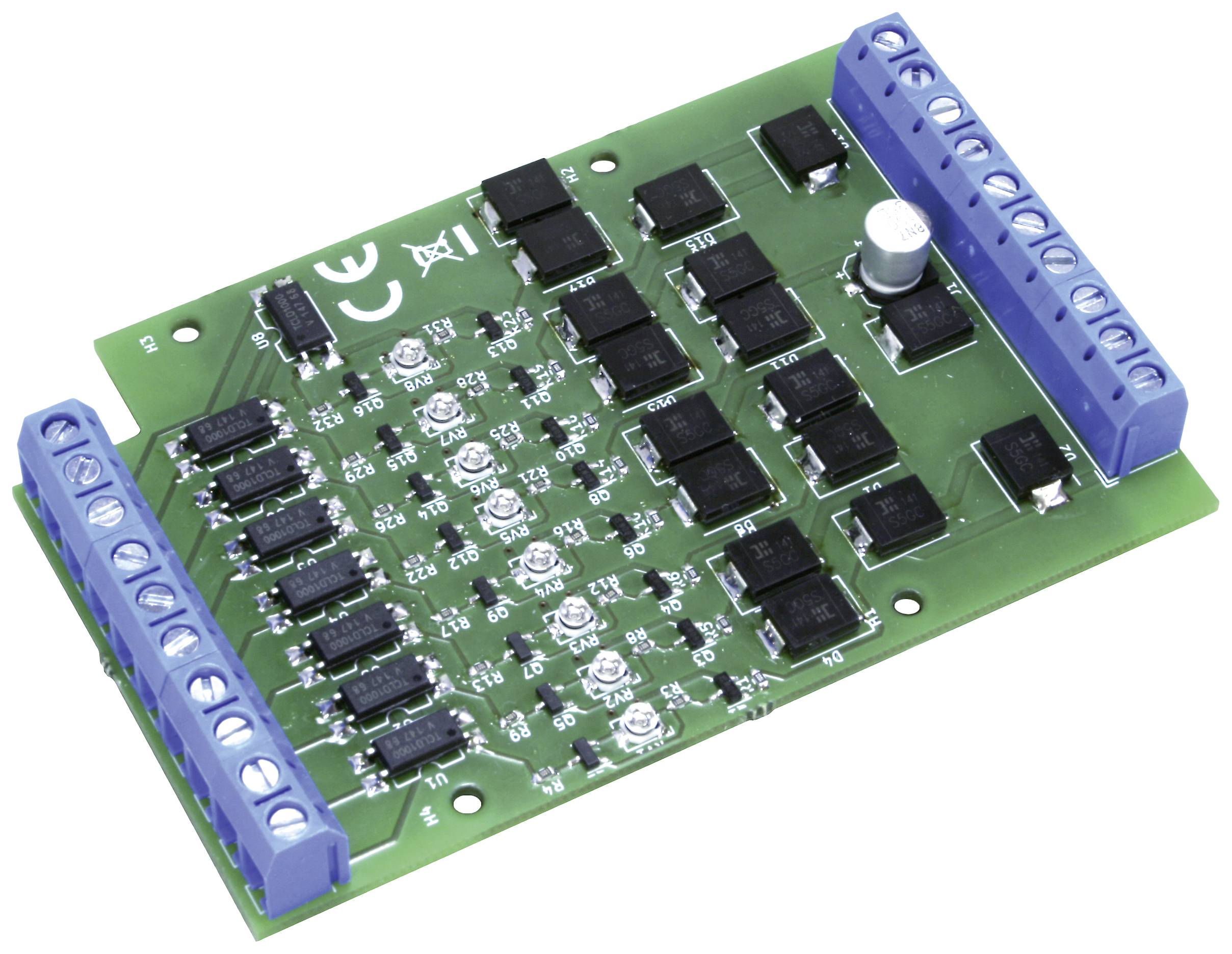

Zelená doska plošných spojov s viacerými čiernymi čipmi a modrými konektormi na oboch stranách. Vhodná pre elektronické aplikácie.

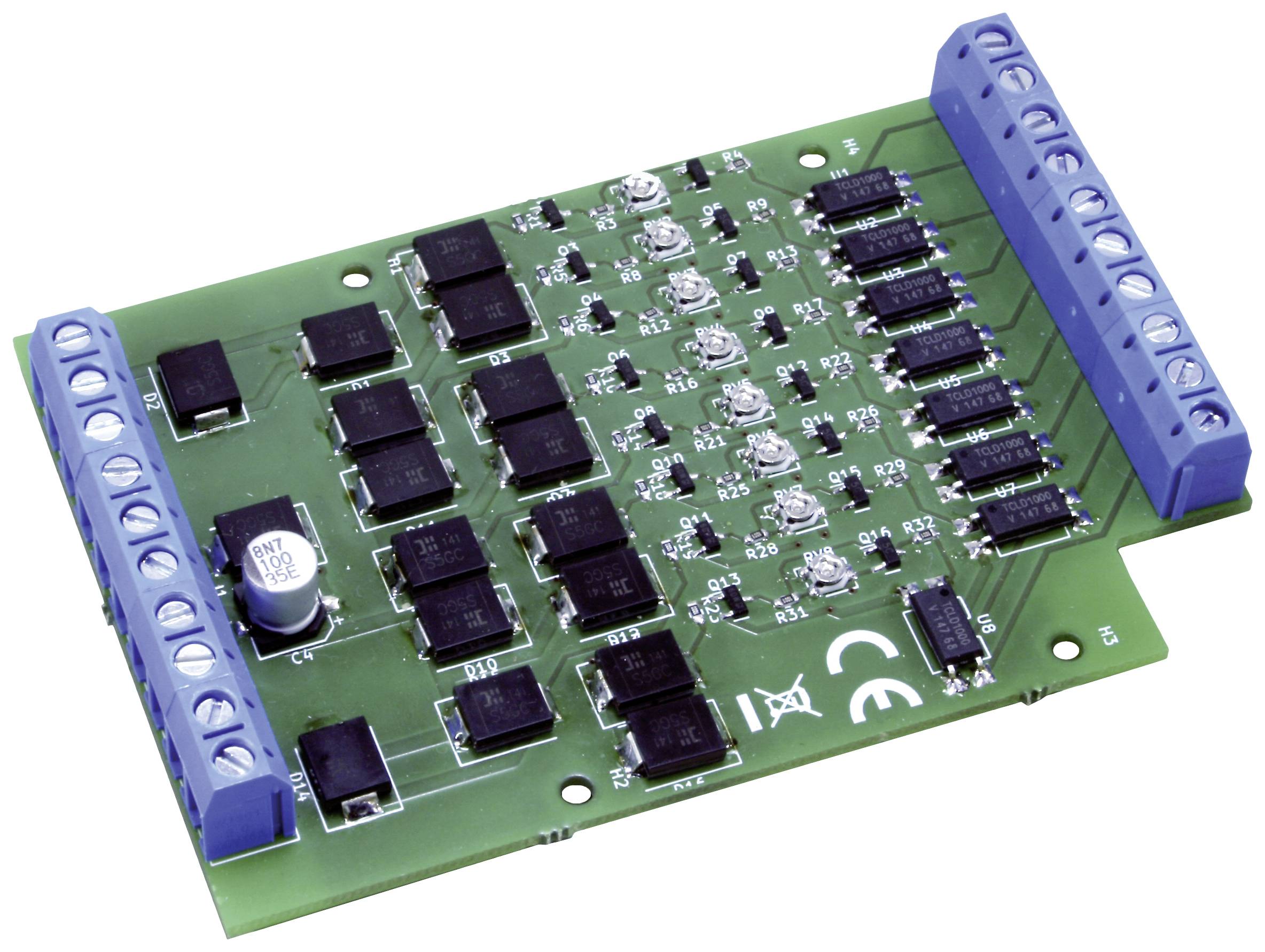

Doska plošných spojov s elektronickými komponentmi vrátane kondenzátorov a odporov namontovanými na zelenej doske. Modré pripojovacie svorky na stranách.

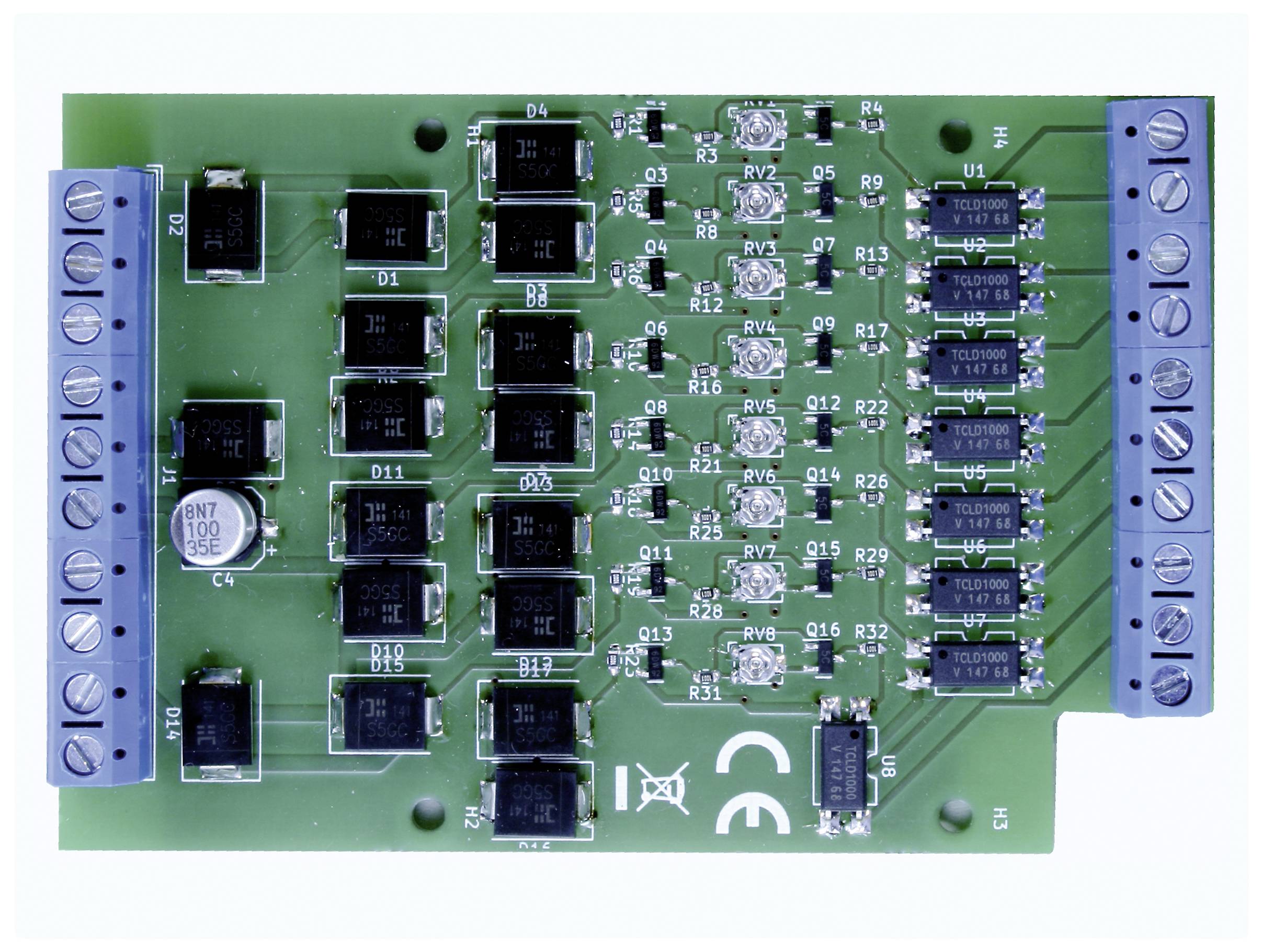

Zelený elektronický obvod s viacerými čiernymi čipmi a striebornými komponentmi, namontovaný na obdĺžnikovej doske plošných spojov.

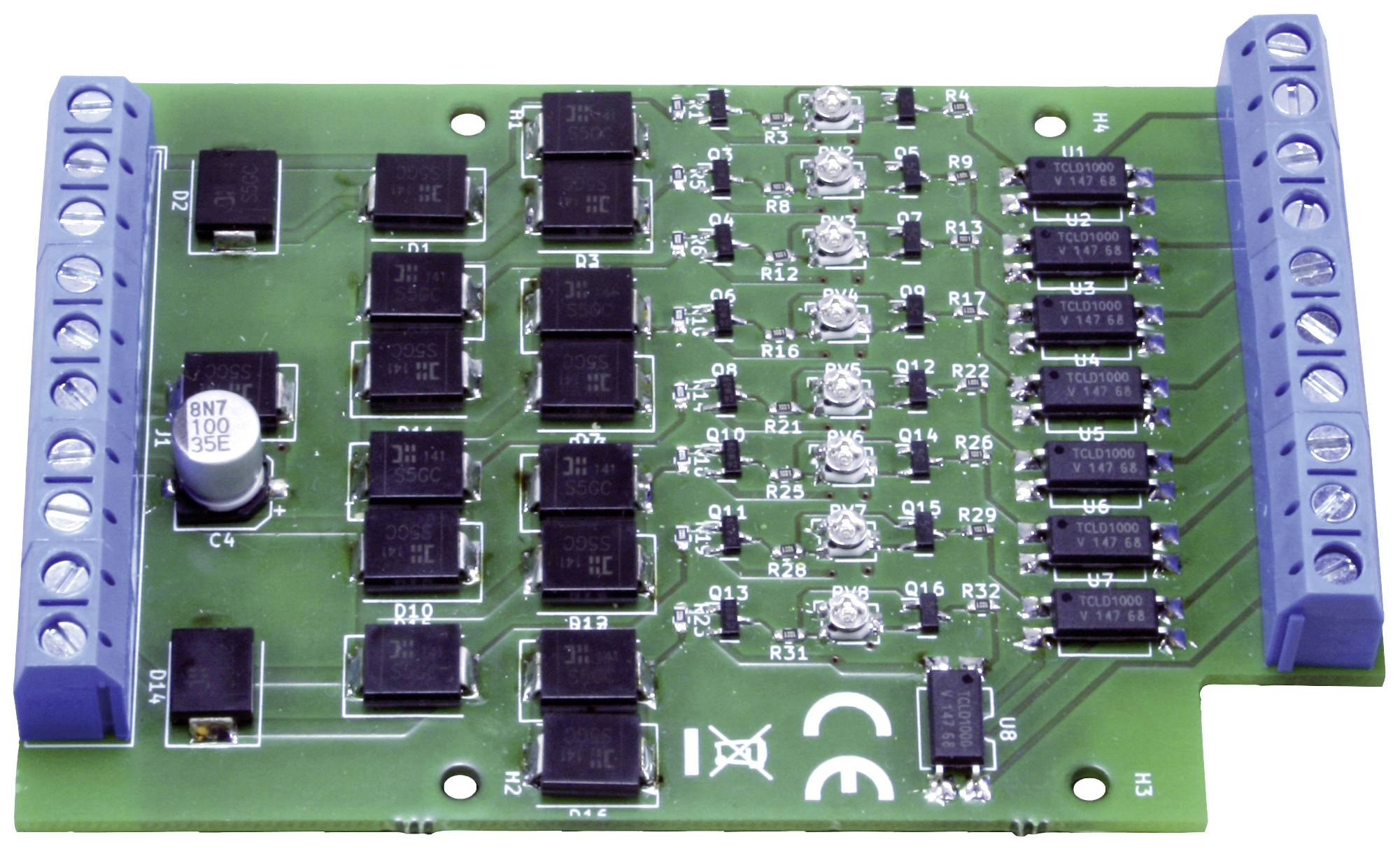

Zelená doska plošných spojov s viacerými čiernymi čipmi a modrými konektormi. Je osadená obvodmi a komponentmi.

1/4

Doručenie: Pi 23. 10.

3 Ks

Počet

Celkom (43,99 € / kus)

43,99 €

s DPH

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Detektor obsadenia koľaje GBM-8.2, modul

Vstupy a výstupy sú galvanicky oddelené
Nastaviteľná citlivosť
Vhodné pre všetky nominálne veľkosti

Technické parametre

Kategória výrobku: hlásič obsadenosti koľaje

Výrobca dekodéra: Tams

Prevedenie dekodéra: modul

Počet výstupov: 8 x

Dĺžka: 97 mm

Šírka: 63 mm

Vekové kategórie: od 15 rokov

Rozmer.: (d x š) 97 mm x 63 mm

Číslo výrobcu: 52-01186-01

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2612756 TAMS Elektronik 52-01186-01 GBM-8.2, Bst hlásič obsadenosti koľaje modul

Popis

„Správna“ citlivosť, pri ktorej detektor obsadenosti koľaje deteguje spotrebiteľa elektriny v úseku, závisí od viacerých faktorov: Ak majú napríklad vozidlá, ktorých nápravy sú potiahnuté odporovým náterom, spustiť hlásenie, je potrebná veľmi vysoká úroveň citlivosti. . V digitálnych systémoch sa však vysoká citlivosť môže stať problémom, ak rušivé napätie z digitálneho systému spôsobí falošné poplachy.
U GBM-8.2 je možné nastaviť citlivosť pre každú detekčnú sekciu samostatne na trimovom potenciometri a prispôsobiť ju individuálnym požiadavkám.

Tento text bol preložený strojovo.

Prevedenie

Kompletne zostavený a otestovaný obvod
Systémy všetkých menovitých veľkostí (do 6 A na traťový úsek)
Digitálne systémy (nezávislé od formátu) v kombinácii so spätnoväzbovými zariadeniami, ktoré čítajú uzemňovacie kontakty (napr. s88)
Analógové systémy (jednosmerný alebo striedavý prúd)
Počet sledovaných traťových úsekov: 8
Napájanie koľajových úsekov: spoločný hnací transformátor / zosilňovač
max prúd na úsek koľaje: 6 A
Citlivosť: min. 0,1 A (nastaviteľná)
Počet výstupov: 8
max prúd na výstup: 50 mA
Vyhodnotenie správ o obsadenosti: proti zemi nadväzujúcich komponentov (elektrická izolácia)
Zobrazenie hlásení o obsadenosti: napr. prostredníctvom externých LED na výstupoch
Napájanie: cez dráhu

Rozsah dodávky

Hotový stavebný blok GBM-8

Rady

Z princípu dokáže GBM-8.2 detekovať len vozidlá v analógových jednosmerných systémoch, ktoré vchádzajú do sledovaného traťového úseku z jedného smeru jazdy.

Popis

Prevedenie

Kompletne zostavený a otestovaný obvod
Systémy všetkých menovitých veľkostí (do 6 A na traťový úsek)
Digitálne systémy (nezávislé od formátu) v kombinácii so spätnoväzbovými zariadeniami, ktoré čítajú uzemňovacie kontakty (napr. s88)
Analógové systémy (jednosmerný alebo striedavý prúd)
Počet sledovaných traťových úsekov: 8
Napájanie koľajových úsekov: spoločný hnací transformátor / zosilňovač
max prúd na úsek koľaje: 6 A
Citlivosť: min. 0,1 A (nastaviteľná)
Počet výstupov: 8
max prúd na výstup: 50 mA
Vyhodnotenie správ o obsadenosti: proti zemi nadväzujúcich komponentov (elektrická izolácia)
Zobrazenie hlásení o obsadenosti: napr. prostredníctvom externých LED na výstupoch
Napájanie: cez dráhu

Rozsah dodávky

Hotový stavebný blok GBM-8

Rady

Z princípu dokáže GBM-8.2 detekovať len vozidlá v analógových jednosmerných systémoch, ktoré vchádzajú do sledovaného traťového úseku z jedného smeru jazdy.
