TAMS Elektronik USV-mini 1.5 70-02236-01 vyrovnávací obvod hotový modul

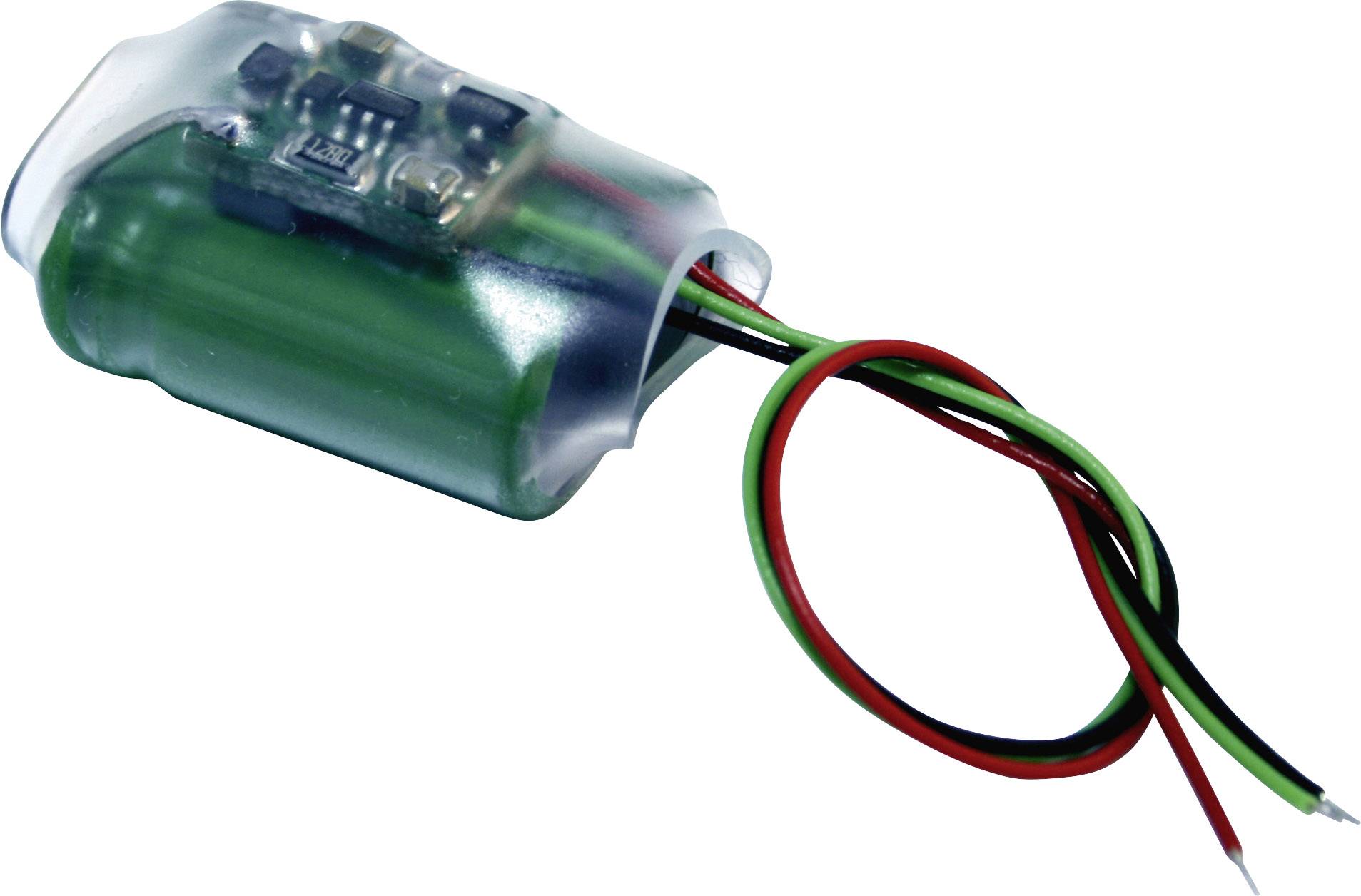

Malé elektronické zariadenie so zeleným valcom, priehľadným krytom a tromi vyčnievajúcimi káblami v červenej, čiernej a zelenej farbe.

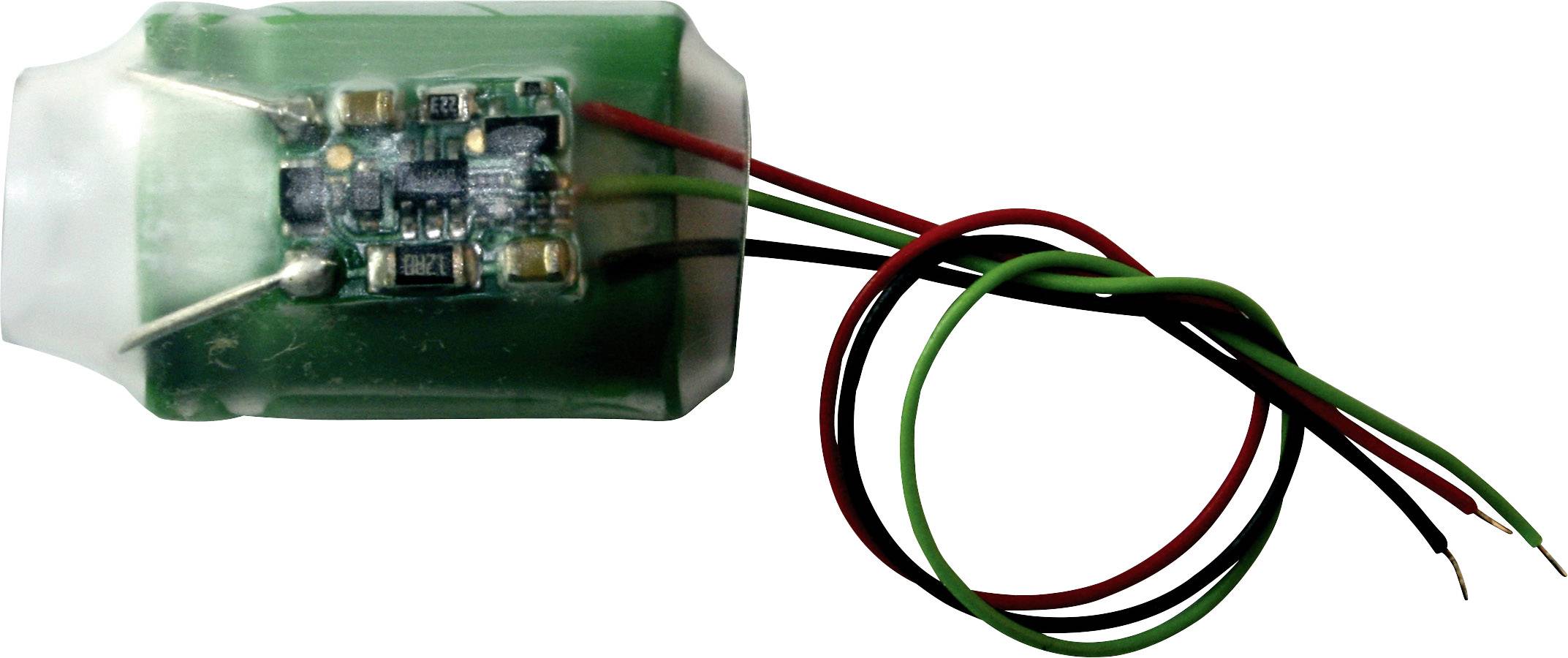

Zelená elektronická súčiastka s viditeľnou doskou plošných spojov a tromi vyčnievajúcimi káblami v červenej, zelenej a čiernej farbe.

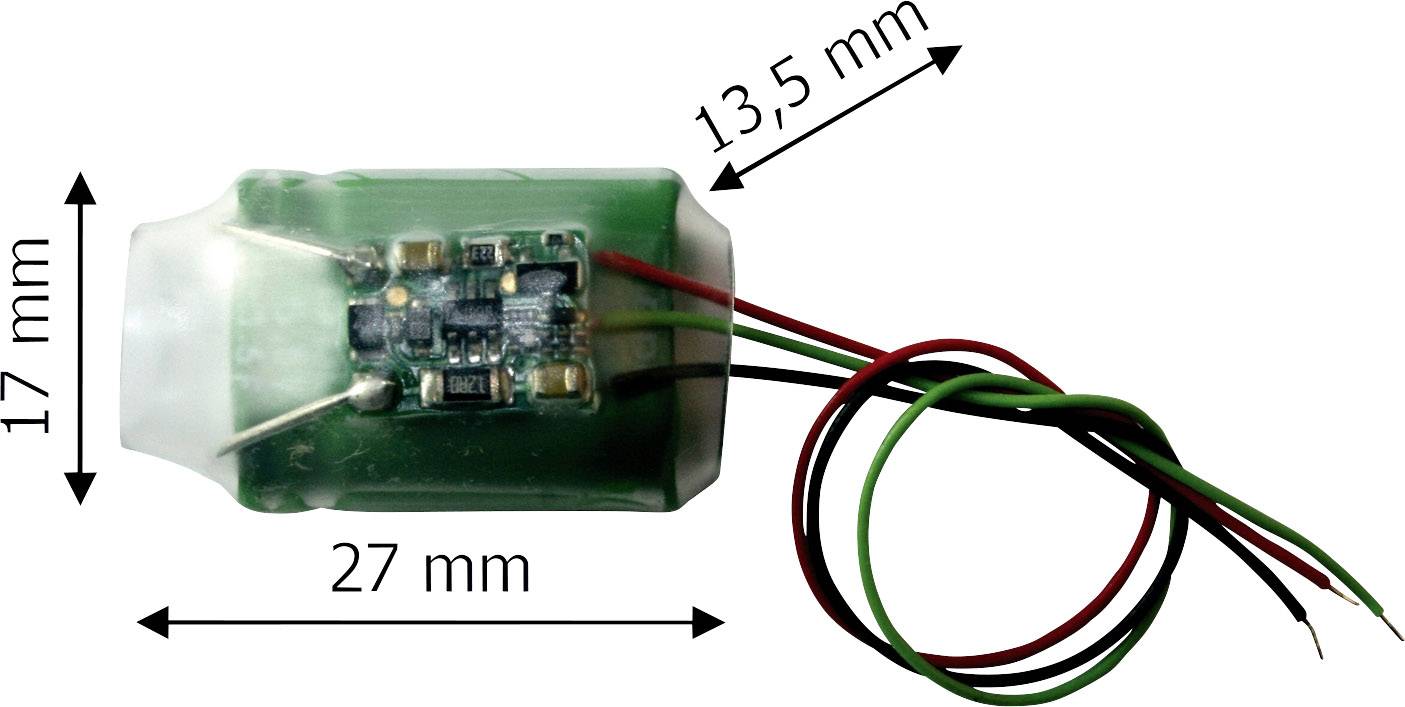

Elektronická súčiastka so zelenou doskou plošných spojov v priehľadnom puzdre. Zapojenie v červenej, zelenej a čiernej farbe. Rozmery: 27 mm x 17 mm x 13,5 mm.

1/3

Okamžité doručenie: St 9. 9.

15 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (28,45 € / kus)

28,45 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Vyrovnávací obvod pre dekodéry vozidiel

Kapacita: 1,5 F
Tento text bol preložený strojovo.

Technické parametre

Kategória výrobku: vyrovnávací obvod

Prevedenie modelu: hotový modul

Dĺžka: 27 mm

Šírka: 17 mm

V: 13.5 mm

Rozmer.: (d x š x v) 27 x 17 x 13.5 mm

Vekové kategórie: od 15 rokov

Prevedenie: Kapacita 1,5 F.

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2280290 TAMS Elektronik USV-mini 1.5 70-02236-01 vyrovnávací obvod hotový modul

Záručné podmienky

Záručné podmienky 2280290 TAMS Elektronik USV-mini 1.5 70-02236-01 vyrovnávací obvod hotový modul

Popis

UPS-mini poskytuje neprerušiteľný zdroj napájania pre všetky dekodéry vozidla s pripojením na podporný kondenzátor alebo na vyrovnávací obvod - s úplne automatickým riadením. Je pripojený priamo k prípojke pre „normálny“ podporný kondenzátor a voliteľne pripojený k voľnému spínaciemu výstupu (aby bolo možné v prípade potreby zapnúť a vypnúť UPS) alebo k špeciálnemu výstupu pre vyrovnávacie obvody. Keď je systém zapnutý, UPS-mini obmedzuje nabíjací prúd pre Super-Cap na 100 mA. Okrem toho UPS „sleduje“ napätie na trati a prestane nabíjať Super-Caps, akonáhle existujúce napätie na trati klesne pod 12 V. Pri programovaní dekodéra na hlavnej trati sa jednotka UPS-mini automaticky vypne, ak je riadiaca linka pripojená k výstupu dekodéra alebo je jednotka UPS-mini pripojená k špeciálnemu výstupu pre vyrovnávacie obvody.
Tipy: Ak centrálna jednotka vyšle pre lokomotívu krok rýchlosti 0, napätie trate je stále prítomné - nie je teda dôvod, aby jednotka UPS-mini „zasahovala“. Rušeň preto zastaví rovnako presne pred návestidlom, ako by to bolo bez UPS mini. Pre zastavovacie úseky, v ktorých je úplne vypnuté napätie na trati, by sa mal časový limit paketu definovať na dekodéri vozidla nastavením hodnoty, aby sa zabezpečilo presné zastavenie signálu.

Tento text bol preložený strojovo.

Prevedenie

Modul pripravený na použitie s spájkovanými pripojovacími vláknami, chránený pred skratom zmršťovacou bužírkou Pre digitálne modelové železnice menovité veľkosti N až H0 Na podporu všetkých dekodérov s pripojením pre externé vyrovnávacie elektrolytické kondenzátory alebo obvody Obmedzenie nabíjacieho prúdu na 100 mA Automatické prerušenie nabíjacieho procesu, keď je napätie na trati nižšie ako 12 V Automatické vypnutie pri nízkom napätí.
