Teledyne LeCroy Tastkopf für Digitaloszilloskop Teledyne LeCroy, 1 GHz, 0,9 pF, 1 MΩ aktívna sonda s vysokou impedanciou
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (2 385,00 € / kus)
2 385,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
14-dňová lehota na vrátenie tovaru je zahrnutá v ceneHlavné benefity
Teledyne LeCroy, 1 GHz, 0,9 pF, 1 MΩ aktívna sonda s vysokou impedanciou
- Sondy Teledyne LeCroy série ZS-A sú aktívne sondy s vysokou impedanciou a nízkou kapacitou, ktoré si zachovávajú vysokú vernosť signálu až do 4 GHz. Malé rozmery a široká škála príslušenstva zabezpečujú, že sondy série ZS-A zvládnu akúkoľvek náročnú meraciu úlohu.
Technické parametre
- Šírka pásma: 1 GHz
- Vstupná kapacita: 0,9 pF
- Vstupný odpor: 1 MΩ
- Tlmenie: 1:10 (÷10)
- Doba nábehu (10–90 %): 500 ps
- Maximálne vstupné napätie (nedeštruktívne napätie): 60 V
- Rozhranie: ProBus
- Kategória výrobku
Aktívna sonda
- Vhodné pre značku
Teledyne LeCroy
- Prevedenie
Aktívna sonda s vysokou impedanciou
- Hmotnosť
110 g
- Kategória merania
CAT I
- Typ
Tastkopf für Digitaloszilloskop
výrobca s certifikátom
Na stiahnutie
Datasheet
Datasheet 3814861 Teledyne LeCroy Tastkopf für Digitaloszilloskop Teledyne LeCroy, 1 GHz, 0,9 pF, 1 MΩ aktívna sonda s vysokou impedanciou
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3814861 Teledyne LeCroy Tastkopf für Digitaloszilloskop Teledyne LeCroy, 1 GHz, 0,9 pF, 1 MΩ aktívna sonda s vysokou impedanciou
Popis
Vysoká impedancia znižuje zaťaženie obvodu v celom pásme osciloskopu. Inžinieri často potrebujú merať vysokofrekvenčné signály s vysokou vernosťou signálu. Typické pasívne sondy s vysokým vstupným odporom (R) a kapacitou (C) ponúkajú dobrú odozvu pri nižších frekvenciách, ale pri vyšších frekvenciách preťažujú obvod a skresľujú signály. Séria ZS-A sa vyznačuje vysokým vstupným odporom (1 MΩ) a nízkou vstupnou kapacitou (0,6 pF až 0,9 pF), čo znižuje zaťaženie obvodu v celom pásme sondy a osciloskopu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Vysoká vernosť signálu až do šírky pásma 4 GHz
- Nízke zaťaženie obvodu – vysoká vstupná impedancia a nízka kapacita
- Modely s frekvenciami 4 GHz, 2,5 GHz, 1,5 GHz a 1 GHz
- Vstupný odpor 1 MΩ
- Vstupná kapacita 0,6 pF až 0,9 pF
- Dynamický vstupný rozsah ±8 V až ±15 V
- Rozsah ofsetu ±12 V až ±15 V
- Široký výber hrotov a uzemňovacích pripojení
- Jednoduché použitie, integrované do osciloskopu

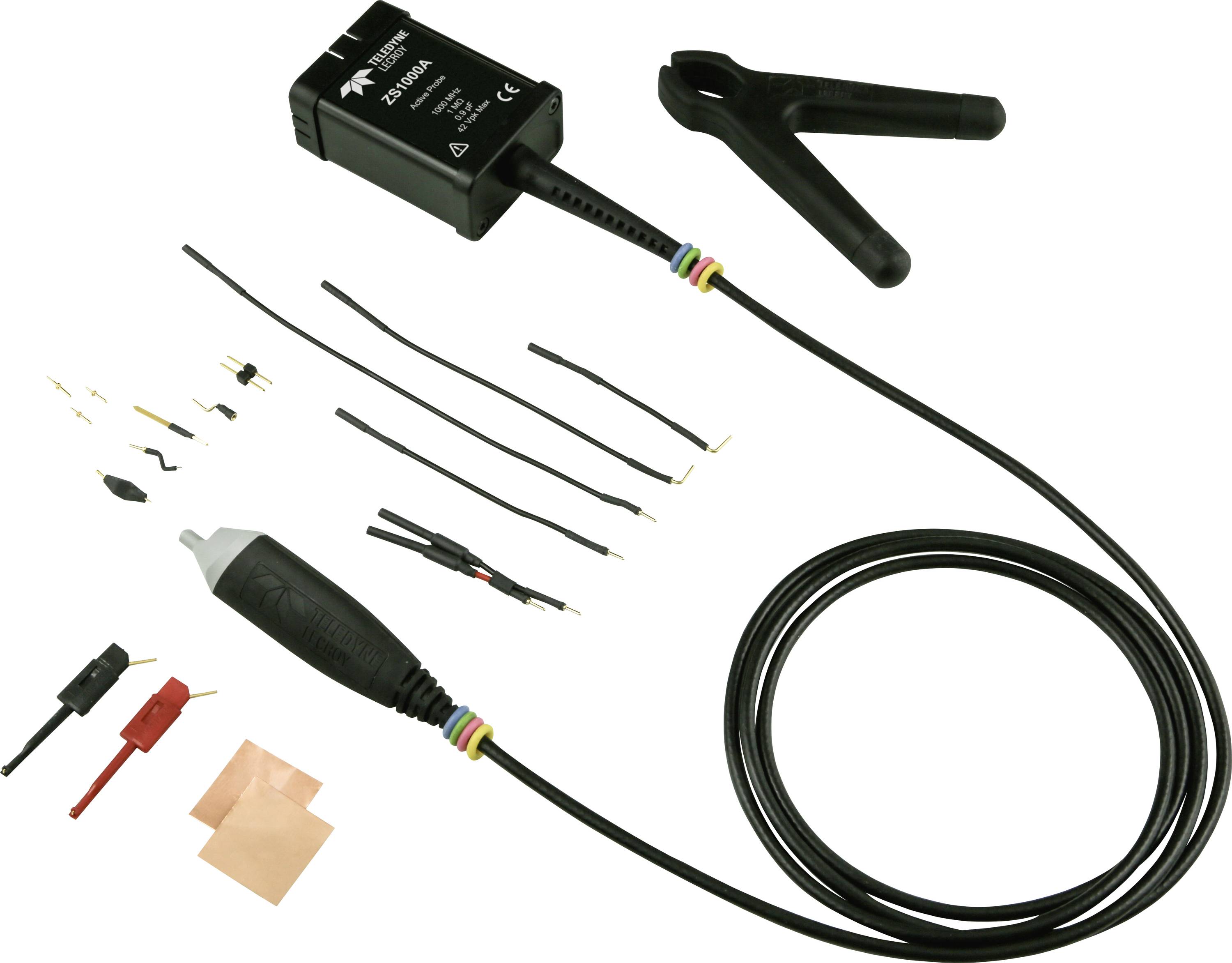

Rozsah dodávky
- 1× Aktívna sonda ZS1000A (1 GHz, 0,9 pF, 1 MΩ)
- 1× Držiak sondy pre handsfree použitie
- 1× Kalibračný certifikát
- 2× Štandardné rovné hroty sondy
- 1× Pružinový hrot sondy
- 1× adaptér so štvorcovým kolíkom 2,54 mm
- 2× 2,54 mm adaptéry pre DPS
- 1× Úzka pružina
- 1× Široká pružina
- 1× Odsadená hmotnosť
- 2× medená páska
- 1× Krátky rovný kolíkový kábel
- 1× Dlhý rovný prívodný kábel
- 1× Krátky šikmý kolíkový kábel
- 1× Dlhý kábel s uhlovými kolíkmi
- 1× Adaptérový kábel Y
- 1 pár mikroupínacích laboratórnych chápadiel
