Telegärtner 100023399 100023399 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks Piece

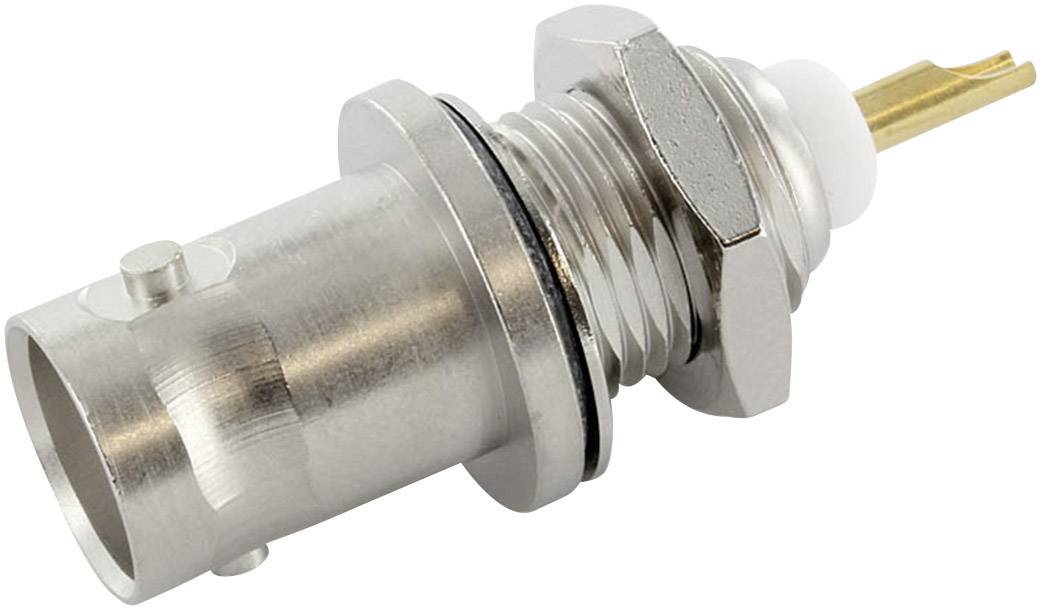

Koaxiálny konektor so závitom a pohľadom na stredový kovový kolík, typický pre pripojenie anténnych káblov.

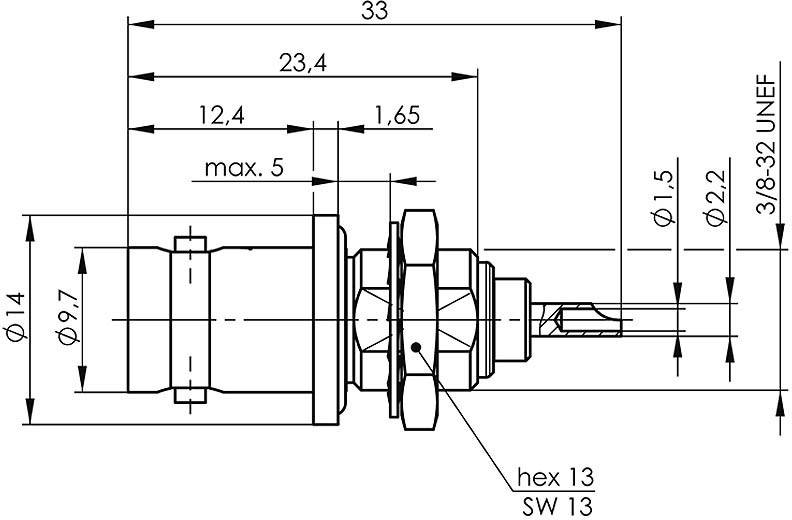

Technický výkres konektora s rozmermi a údajmi o závite v milimetroch. Dôležité rozmery: dĺžka 33, priemer 9,7.

1/2

Druh obalu

Piece

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná vertikálna

Impedancia

50 Ω

Pripojenie

spájkovaný konektor

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (16,25 € / kus)

16,25 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Montážny rozmer: Z02
s tesniacim krúžkom, pozdĺžne utesnené

Druh obalu: Piece

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná vertikálna

Impedancia: 50 Ω

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Ø otvoru pre vstavanie: 10 mm

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023399

Izolačný odpor: ≥ 5 GΩ

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023399

Typ upevnenia: bajonetové

Na stiahnutie

Datasheet

Datasheet 1090860 Telegärtner 100023399 100023399 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090860 Telegärtner 100023399 100023399 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks Piece

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.

Tento text bol preložený strojovo.
