Name: Telegärtner 100023407 100023407 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks
Brand: Telegärtner
SKU: 1090858
Availability: InStock

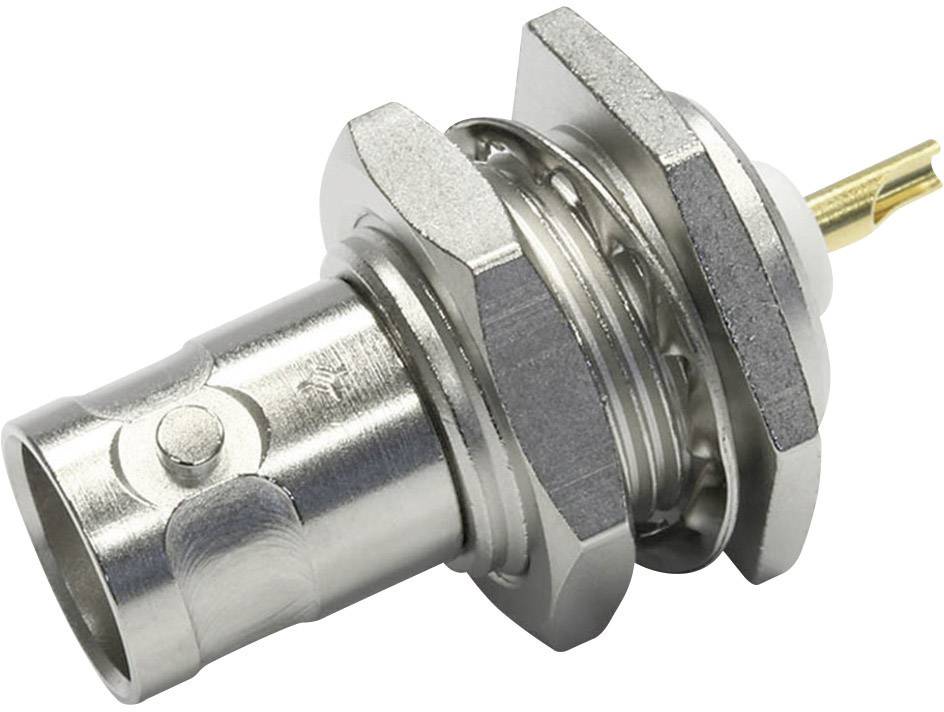

Koaxiálny RF konektor, strieborný, s vonkajším závitom a vnútorným kolíkom pre vysokofrekvenčné aplikácie. Ideálny pre elektronické zariadenia.

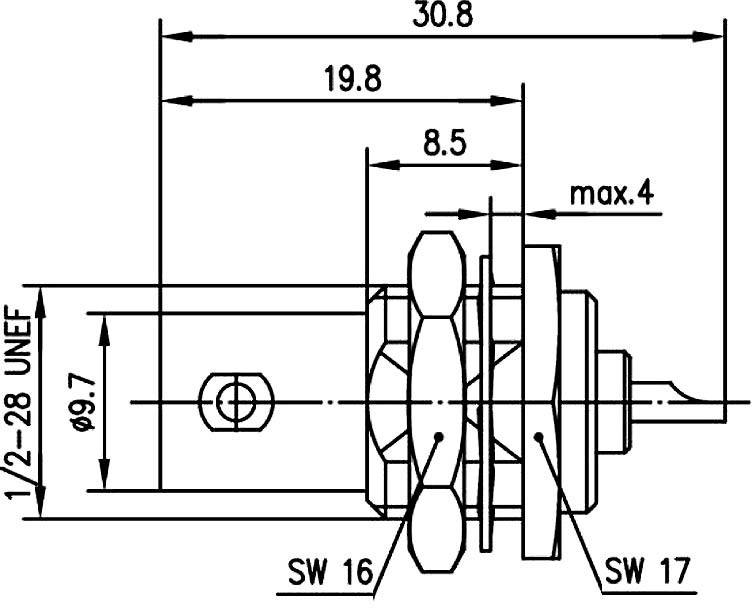

Technický výkres konektora, zobrazuje rozmery v milimetroch: dĺžka 30,8, šírka 19,8, vnútorný priemer 9,7, SW 16, SW 17.

1/2

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná vertikálna

Impedancia

50 Ω

Pripojenie

skrutkovací

Obsah

1 ks

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

5 Ks

Počet

Celkom (15,99 € / kus)

15,99 €

s DPH

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Inštalačný rozmer: Z04

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná vertikálna

Impedancia: 50 Ω

Pripojenie: skrutkovací

Obsah: 1 ks

Ø otvoru pre vstavanie: 13 mm

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023407

Izolačný odpor: ≥ 5 GΩ

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023407

Typ upevnenia: bajonetové

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Skupina káblov

Pripojenie

Impedancia

Prevedenie

Priemer

Kategória výrobku

Telegärtner 100023301 100023301 BNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednávacie číslo:1366643

Okamžité doručenie: Ut 13. 10.

4 KsConrad Electronic

RG 316/U

skrutkovací

50 Ω

zástrčka, zahnutá

2.70 mm

BNC konektor

Min.: 1

Násobky: 1

20,99 €^*

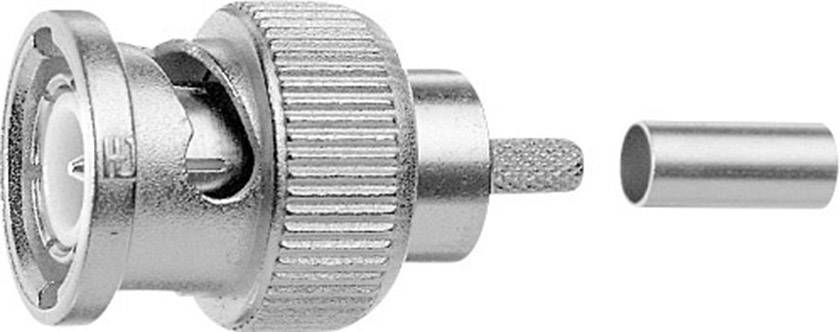

Telegärtner 100023303 100023303 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1366268

Okamžité doručenie: Ut 13. 10.

69 KsConrad Electronic

RG 142 B/U

krimpované

50 Ω

zástrčka, rovná

5 mm

BNC konektor

Min.: 1

Násobky: 1

6,99 €^*

Telegärtner 100023304 100023304 BNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednávacie číslo:1090886

Okamžité doručenie: Ut 13. 10.

99 KsConrad Electronic

RG 316/U

krimpované

50 Ω

zástrčka, zahnutá

2.60 mm

BNC konektor

Min.: 1

Násobky: 1

12,99 €^*

Telegärtner 100023305 100023305 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1090850

Okamžité doručenie: Ut 13. 10.

27 KsConrad Electronic

RG 58

krimpované

50 Ω

zástrčka, rovná

4.95 mm

BNC konektor

Min.: 1

Násobky: 1

8,49 €^*

Telegärtner 100023312 100023312 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1090849

Okamžité doručenie: Ut 13. 10.

24 KsConrad Electronic

RG 316

krimpované

50 Ω

zástrčka, rovná

2.60 mm

BNC konektor

Min.: 1

Násobky: 1

6,49 €^*

Telegärtner 100023314 100023314 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1366772

Doručenie: Po 19. 10.

Conrad Electronic

G 022 32

krimpované

50 Ω

zástrčka, rovná

3 mm

BNC konektor

Min.: 1

Násobky: 1

10,99 €^*

Telegärtner 100023316 100023316 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1090844

Okamžité doručenie: Ut 13. 10.

43 KsConrad Electronic

H155

krimpované

50 Ω

zástrčka, rovná

5.90 mm

BNC konektor

Min.: 1

Násobky: 1

6,99 €^*

Telegärtner 100023319 100023319 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1090847

Čoskoro k dispozícii

Conrad Electronic

RG 213

krimpované

50 Ω

zástrčka, rovná

10.30 mm

BNC konektor

Min.: 1

Násobky: 1

15,99 €^*

Telegärtner 100023320 100023320 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1366785

Okamžité doručenie: Ut 13. 10.

51 KsConrad Electronic

RG 214/U

krimpované

50 Ω

zástrčka, rovná

10.80 mm

BNC konektor

Min.: 1

Násobky: 1

15,99 €^*

Telegärtner 100023321 100023321 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednávacie číslo:1090845

Okamžité doručenie: Ut 13. 10.

58 KsConrad Electronic

LMR 400

krimpované

50 Ω

zástrčka, rovná

10.30 mm

BNC konektor

Min.: 1

Násobky: 1

15,99 €^*

Na stiahnutie

Datasheet

Datasheet 1090858 Telegärtner 100023407 100023407 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090858 Telegärtner 100023407 100023407 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.

Tento text bol preložený strojovo.
