Telegärtner 100023431 100023431 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

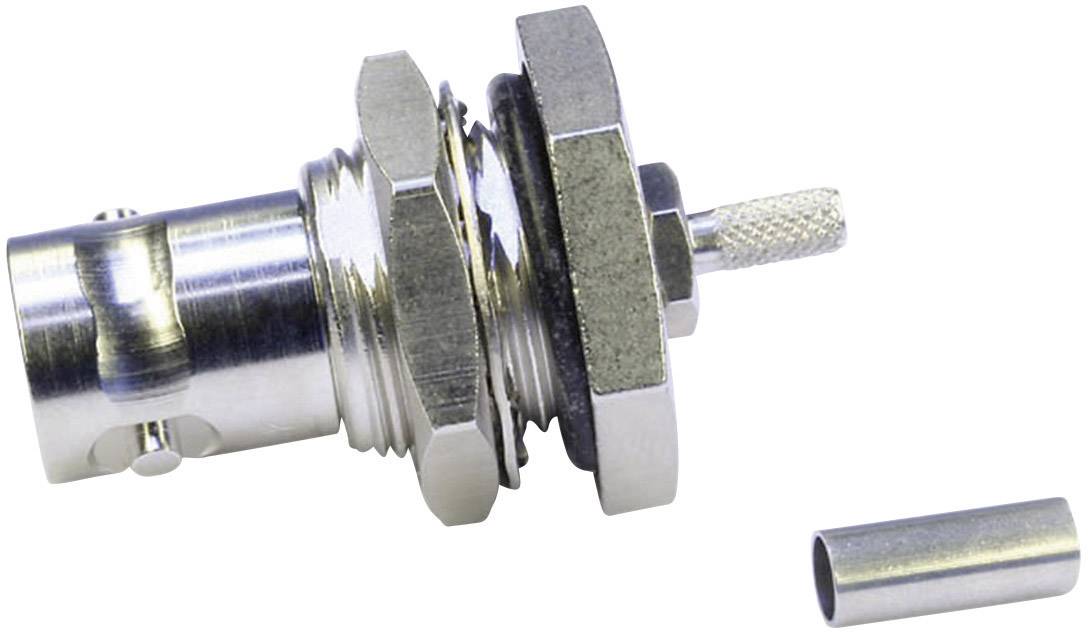

Na obrázku je vysokofrekvenčný koaxiálny konektor s maticou, tesnením a kolíkom. Vedľa neho leží kovová trubka na bielom povrchu.

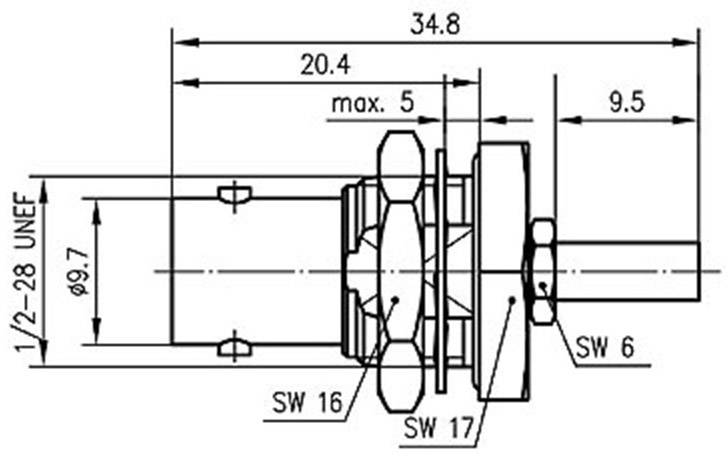

Technický výkres súčiastky s rozmermi v milimetroch: celková dĺžka 34,8 mm, šírka 20,4 mm, kľúčový rozmer SW 16 a SW 17.

1/2

Skupina káblov

RG 316/U

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná

Impedancia

50 Ω

Pripojenie

krimpované

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

98 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (8,93 € / kus)

8,93 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Naša služba pre vás:

Konfigurácia káblov

Technické parametre

Inštalačný rozmer: Z04

Skupina káblov: RG 316/U

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná

Impedancia: 50 Ω

Pripojenie: krimpované

Obsah: 1 ks

Priemer: 2.60 mm

Ø otvoru pre vstavanie: 11.8 mm

Frekvencia (max.): 4 GHz

Hrúbka čelného panelu: 5 mm

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023431

Izolačný odpor: ≥ 5 GΩ

Izolačný materiál: PTFE

Materiál kontaktu: mosadz

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023431

Typ upevnenia: bajonetové

Farba: strieborná (metalíza)

Hmotnosť: 0.02

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1090874 Telegärtner 100023431 100023431 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090874 Telegärtner 100023431 100023431 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.
