Name: Telegärtner 100023442 100023442 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks
Brand: Telegärtner
SKU: 1090868
Availability: InStock

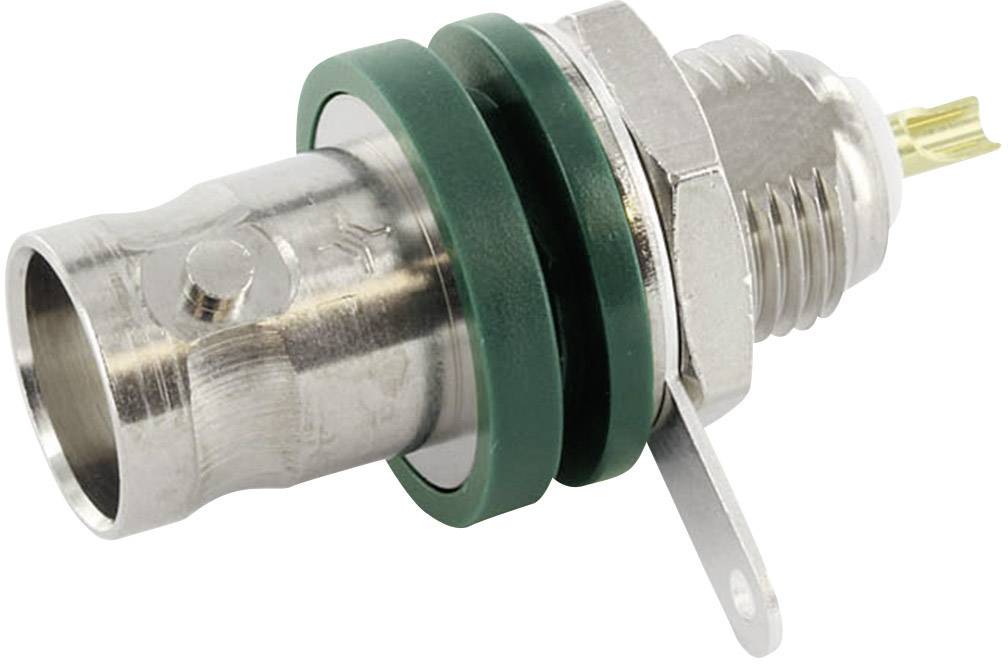

Kovový koaxiálny konektor so zeleným tesniacim krúžkom a upevňovacou záložkou, určený na použitie v elektrických spojeniach.

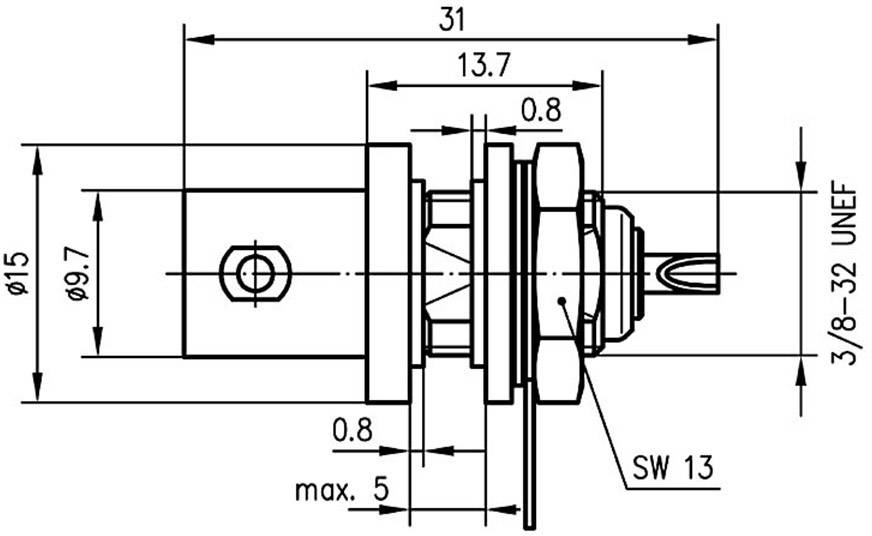

Technický výkres konektora s rozmermi a údajmi o závitoch. Zobrazuje bočný pohľad s popiskami pre montáž.

1/2

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná vertikálna

Impedancia

50 Ω

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Pi 23. 10.

2 Ks

Počet

Celkom (15,99 € / kus)

15,99 €

s DPH

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Alternatívny produkt od TRU COMPONENTS

TRU COMPONENTS TC-12885924 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks

1,49 €

s DPH Plus

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Technické parametre

Montážny rozmer: Z03
so zelenými izolačnými podložkami

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná vertikálna

Impedancia: 50 Ω

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Ø otvoru pre vstavanie: 11.2 mm

Hrúbka čelného panelu: 5 mm

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023442

Izolačný odpor: ≥ 5 GΩ

Izolačný materiál: POM

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023442

Typ upevnenia: bajonetové

Farba: strieborná (metalíza)

Hmotnosť: 0.009

UKCA: áno
