Telegärtner 100023475 100023475 HDTV BNC konektor zástrčka, rovná 75 Ω 1 ks | Conrad Electronic | Conrad SK

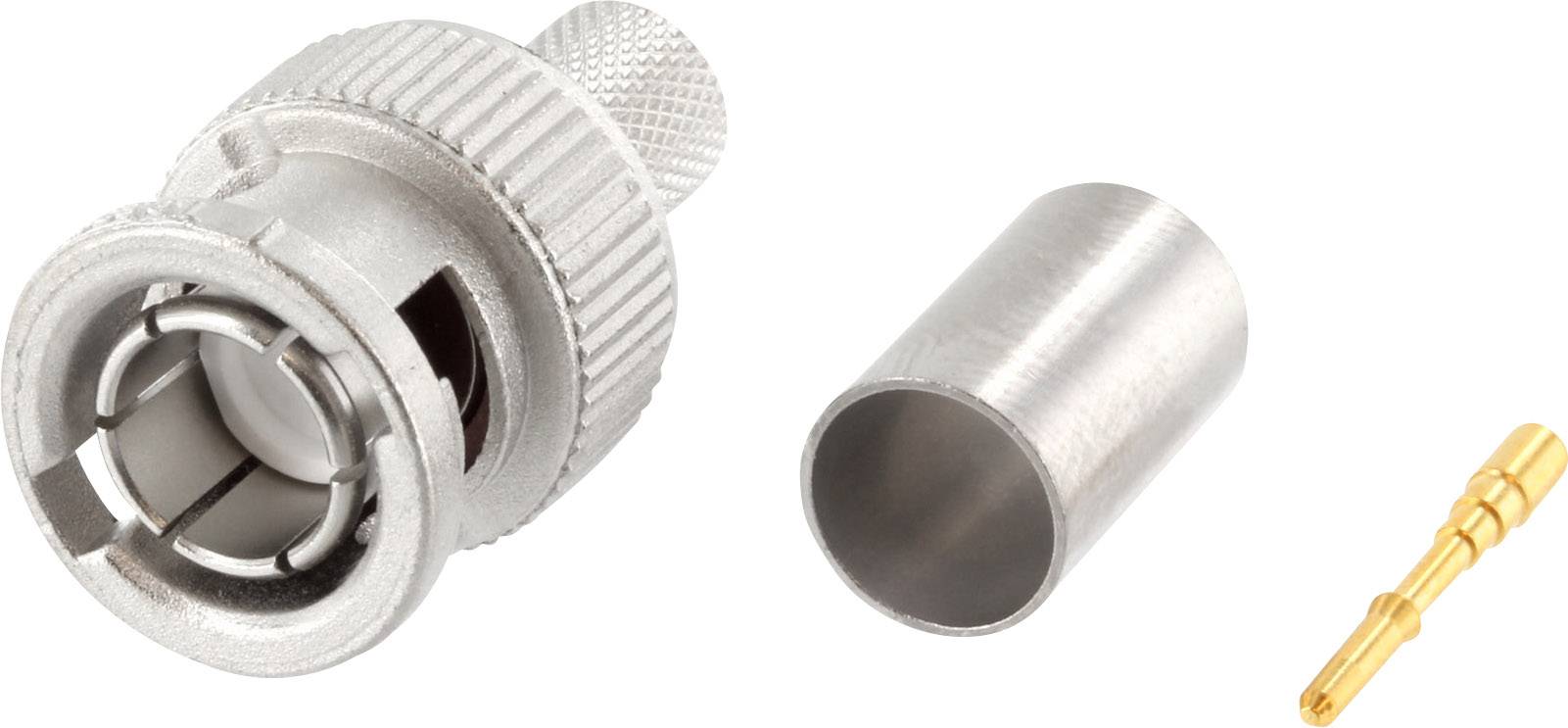

BNC-konektor komponenty: Kovový plášť konektora, objímka a zlatý kontaktný kolík.

BNC-konektor komponenty: Kovový plášť konektora, objímka a zlatý kontaktný kolík.

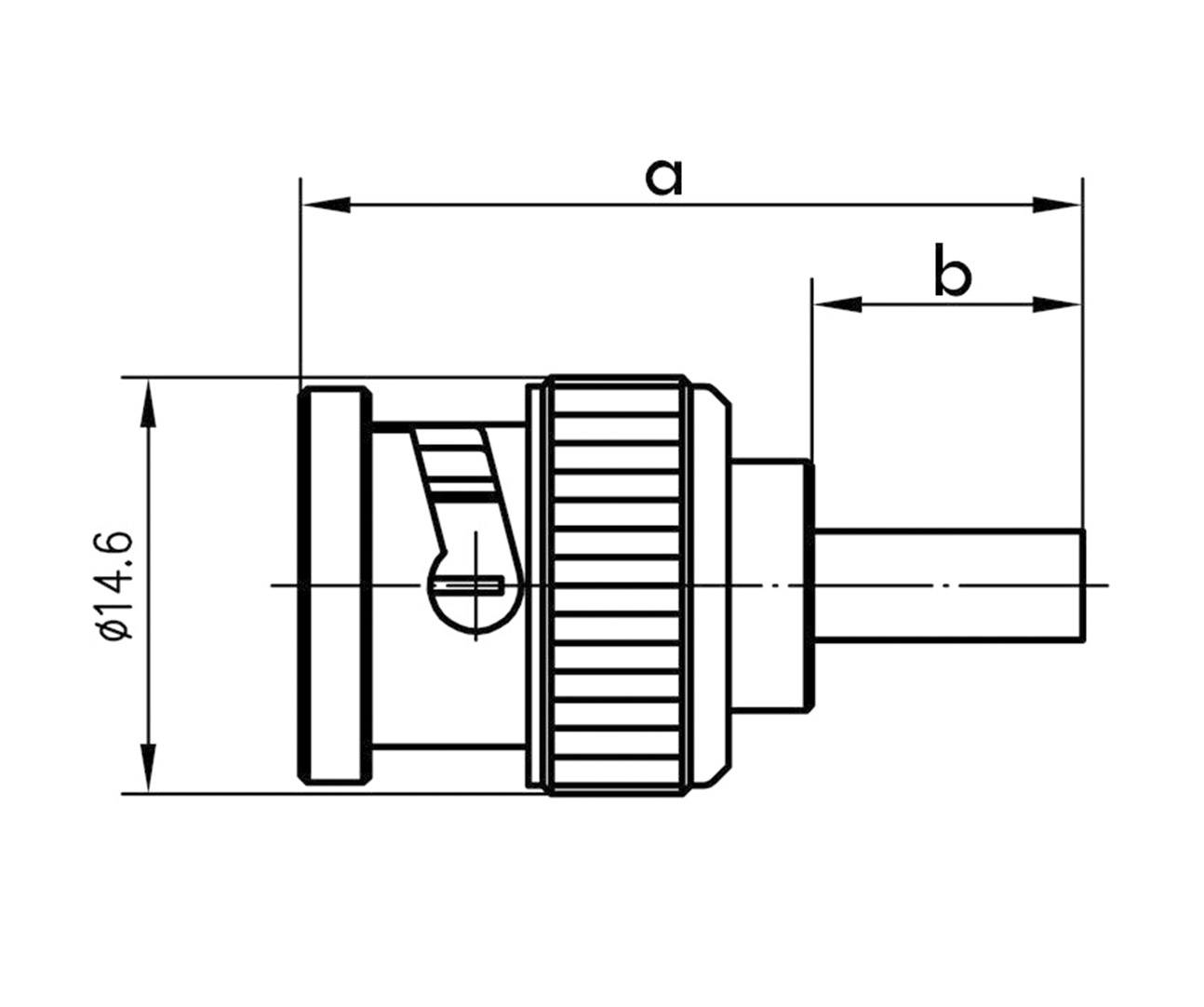

Technický výkres konektora s rozmermi: celková dĺžka 'a', čiastková dĺžka 'b' a priemer 'φ14,6'.

1/2

Ilustračný obrázok

Skupina káblov

Draka 1.0/4.8 AF

Kategória výrobku

HDTV BNC konektor

Prevedenie

zástrčka, rovná

Impedancia

75 Ω

Pripojenie

krimpované

Datasheety: (PDF)

Telegärtner

Okamžité doručenie: Ut 13. 10.

23 Ks

Počet

Ks

Celkom (8,49 € / kus)

8,49 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Alternatívny produkt od TRU COMPONENTS

TRU COMPONENTS 1579271 BNC konektor zástrčka, rovná 75 Ω 1 ks

4,29 €

s DPH Plus

Hlavné benefity

Konektor HDTV BNC

Dodatočné informácie:

Technické parametre

Skupina káblov: Draka 1.0/4.8 AF

Kategória výrobku: HDTV BNC konektor

Prevedenie: zástrčka, rovná

Impedancia: 75 Ω

Pripojenie: krimpované

Obsah: 1 ks

Priemer: 6.75 mm

Frekvencia (max.): 4 GHz

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023475

Izolačný materiál: PE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023475

Typ upevnenia: bajonetové
