Telegärtner 100023911 100023911 N konektor zástrčka, rovná 50 Ω 1 ks

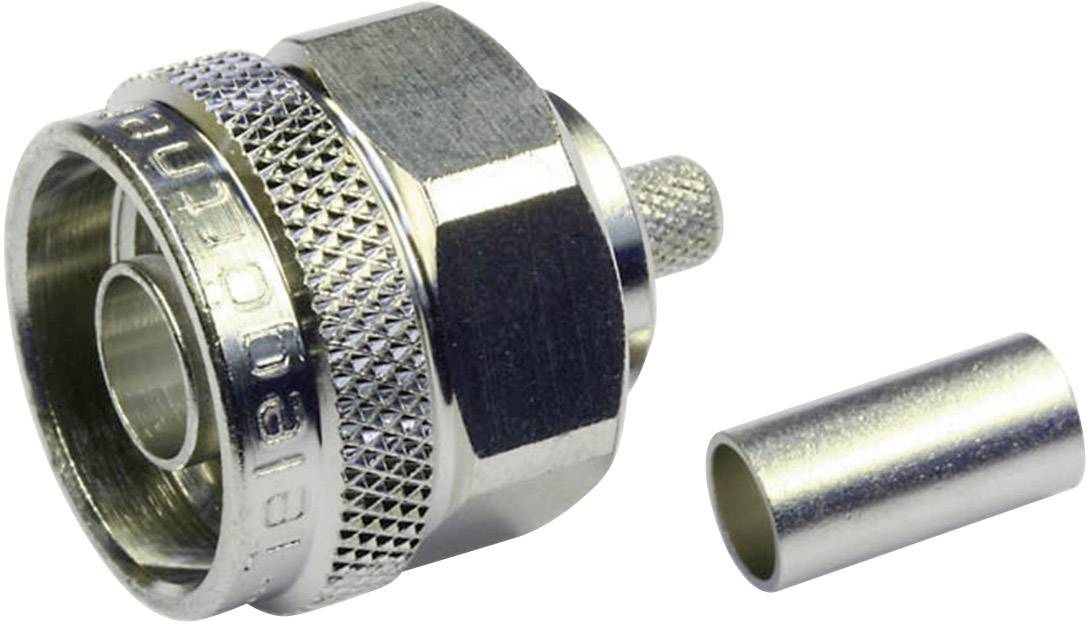

Koaxiálny konektor so šesťhrannou skrutkou a odnímateľnou kovovou trubicou. Vhodný na prepojenie koaxiálnych káblov.

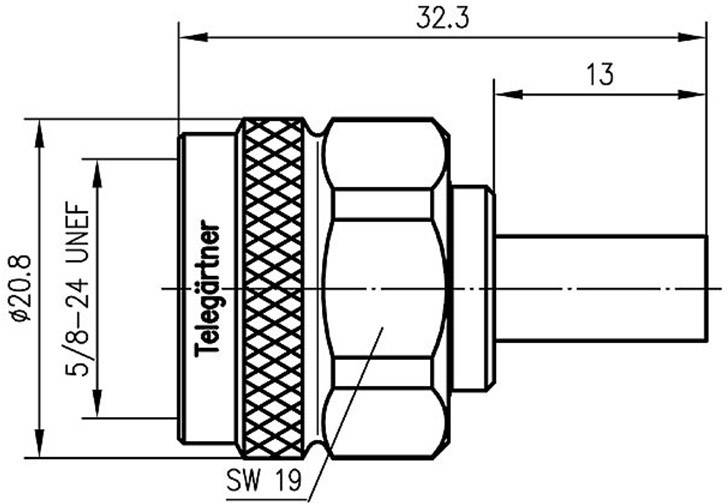

Technický výkres konektora s rozmermi: dĺžka 32,3 mm, šírka 20,8 mm, stúpanie 5/8–24 UNEF. Označený ako 'Telegärtner'.

1/2

Skupina káblov

RG 223/U

Kategória výrobku

N konektor

Prevedenie

zástrčka, rovná

Impedancia

50 Ω

Pripojenie

krimpované

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

284 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (7,72 € / kus)

7,72 €

bez DPH.

Nahlásiť právny incident

N-konektor

Hlavné benefity

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Skupina káblov: RG 223/U

Kategória výrobku: N konektor

Prevedenie: zástrčka, rovná

Impedancia: 50 Ω

Pripojenie: krimpované

Obsah: 1 ks

Priemer: 5.40 mm

Číslo výrobcu: 100023911

Izolačný odpor: 5 GΩ

Izolačný materiál: PTFE

Spĺňa RoHS: áno

Typ: 100023911

Typ upevnenia: skrutkovacie

Farba: hliník (kovový)

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1090983 Telegärtner 100023911 100023911 N konektor zástrčka, rovná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090983 Telegärtner 100023911 100023911 N konektor zástrčka, rovná 50 Ω 1 ks

Popis

Séria N obsahuje rozšírené koaxiálne konektory strednej veľkosti. Majú skrutkové spojenie a sú vodotesné na lícovej ploche. V závislosti od prevedenia sa môžu použiť až do frekvencie 11 GHz. Odpor vlny je 50 Ω. Varianty konektorov sú k dispozícii pre flexibilné, polopružné, polotuhé a vlnité káble. V závislosti od prevedenia sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Vďaka ich konštrukcii sa dosahujú veľmi dobré elektrické hodnoty pre stratu návratu (VSWR) a intermoduláciu. Konektory série N sú odolné voči vibráciám a používajú sa na prenos signálu a údajov. N konektory sú zvlášť vhodné pre koaxiálne pripojenia na prenos stredného výkonu pri vysokých frekvenciách.

Tento text bol preložený strojovo.
