Telegärtner 100023990 100023990 N konektor zástrčka, rovná 50 Ω 1 ks

Kovový rýchlouzatvárací ventil s vrúbkovanou rukoväťou. Používa sa na jednoduché a pevné prepojenia v hydraulických systémoch.

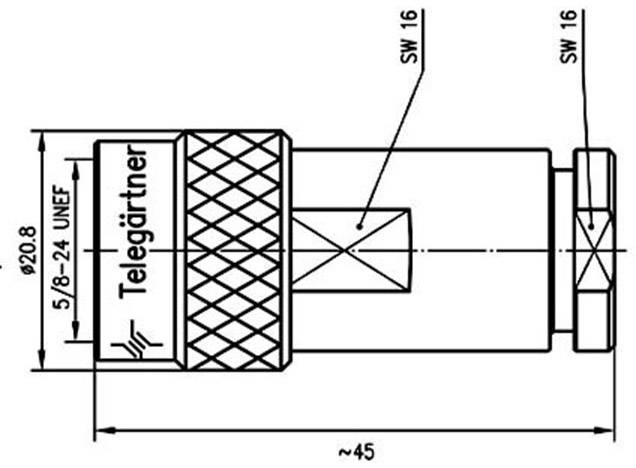

Technický výkres konektora s rozmermi. Vľavo hore: Priemer 20,8. Dole: Celková dĺžka cca 45 mm. Text: 'Telegärtner'.

1/2

Skupina káblov

RG 213/U

Kategória výrobku

N konektor

Prevedenie

zástrčka, rovná

Impedancia

50 Ω

Pripojenie

zásuvná svorka

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

5 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (13,00 € / kus)

13,00 €

bez DPH.

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

N-konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Naša služba pre vás:

Konfigurácia káblov

Technické parametre

Skupina káblov: RG 213/U

Kategória výrobku: N konektor

Prevedenie: zástrčka, rovná

Impedancia: 50 Ω

Pripojenie: zásuvná svorka

Obsah: 1 ks

Priemer: 10.30 mm

Číslo výrobcu: 100023990

Izolačný odpor: 5 GΩ

Izolačný materiál: PTFE

Spĺňa RoHS: áno

Typ: 100023990

Typ upevnenia: skrutkovacie

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1090919 Telegärtner 100023990 100023990 N konektor zástrčka, rovná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090919 Telegärtner 100023990 100023990 N konektor zástrčka, rovná 50 Ω 1 ks

Popis

Séria N obsahuje rozšírené koaxiálne konektory strednej veľkosti. Majú skrutkové spojenie a sú vodotesné na lícovej ploche. V závislosti od prevedenia sa môžu použiť až do frekvencie 11 GHz. Odpor vlny je 50 Ω. Varianty konektorov sú k dispozícii pre flexibilné, polopružné, polotuhé a vlnité káble. V závislosti od prevedenia sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Vďaka ich konštrukcii sa dosahujú veľmi dobré elektrické hodnoty pre stratu návratu (VSWR) a intermoduláciu. Konektory série N sú odolné voči vibráciám a používajú sa na prenos signálu a údajov. N konektory sú zvlášť vhodné pre koaxiálne pripojenia na prenos stredného výkonu pri vysokých frekvenciách.
