Name: Theben KNX 4800451 ovládanie žalúzií LUXORliving J4-6
Brand: Theben
SKU: 3358500
Availability: BackOrder

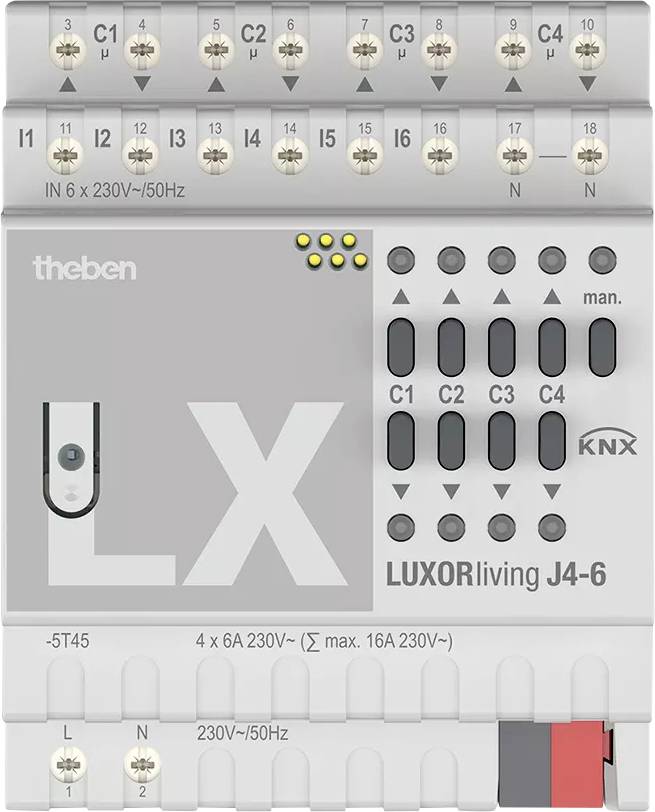

Elektrické spínacie zariadenie 'LUXORliving J4-6' od Thebenu. Horná strana s 6 vstupmi a výstupmi, kompatibilné s KNX, napätie 230V, 6A.

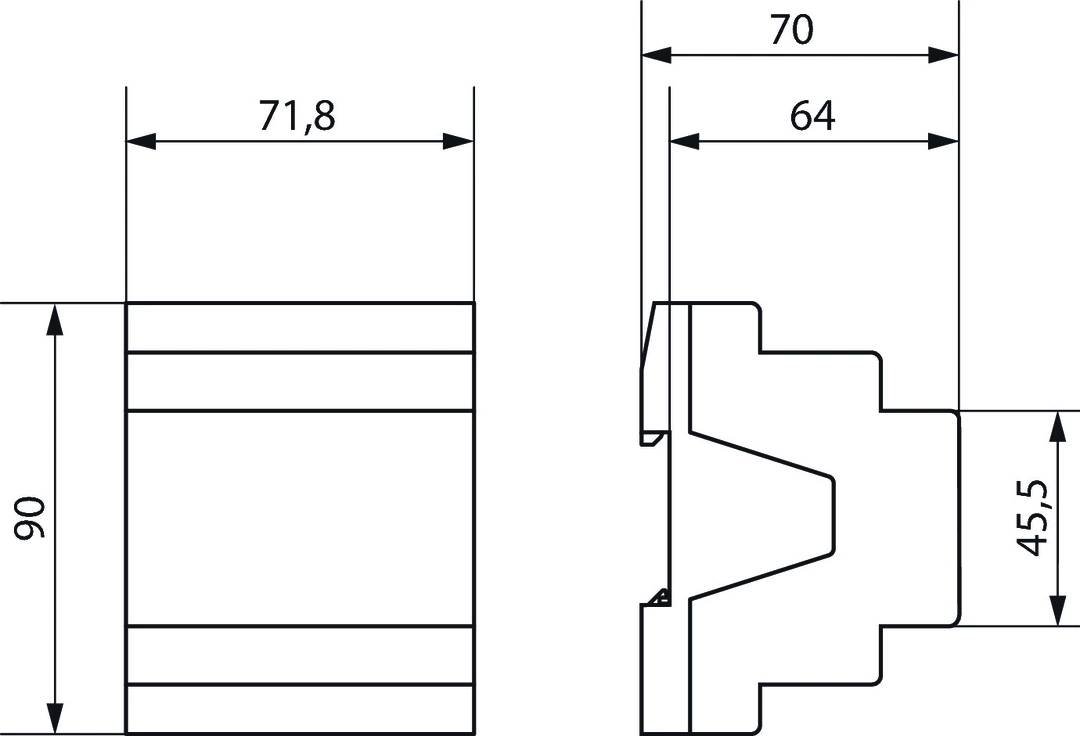

Technický výkres súčiastky s rozmermi: šírka 71,8 mm vľavo, šírka 70 mm vpravo. Zobrazuje dva rôzne konštrukčné tvary.

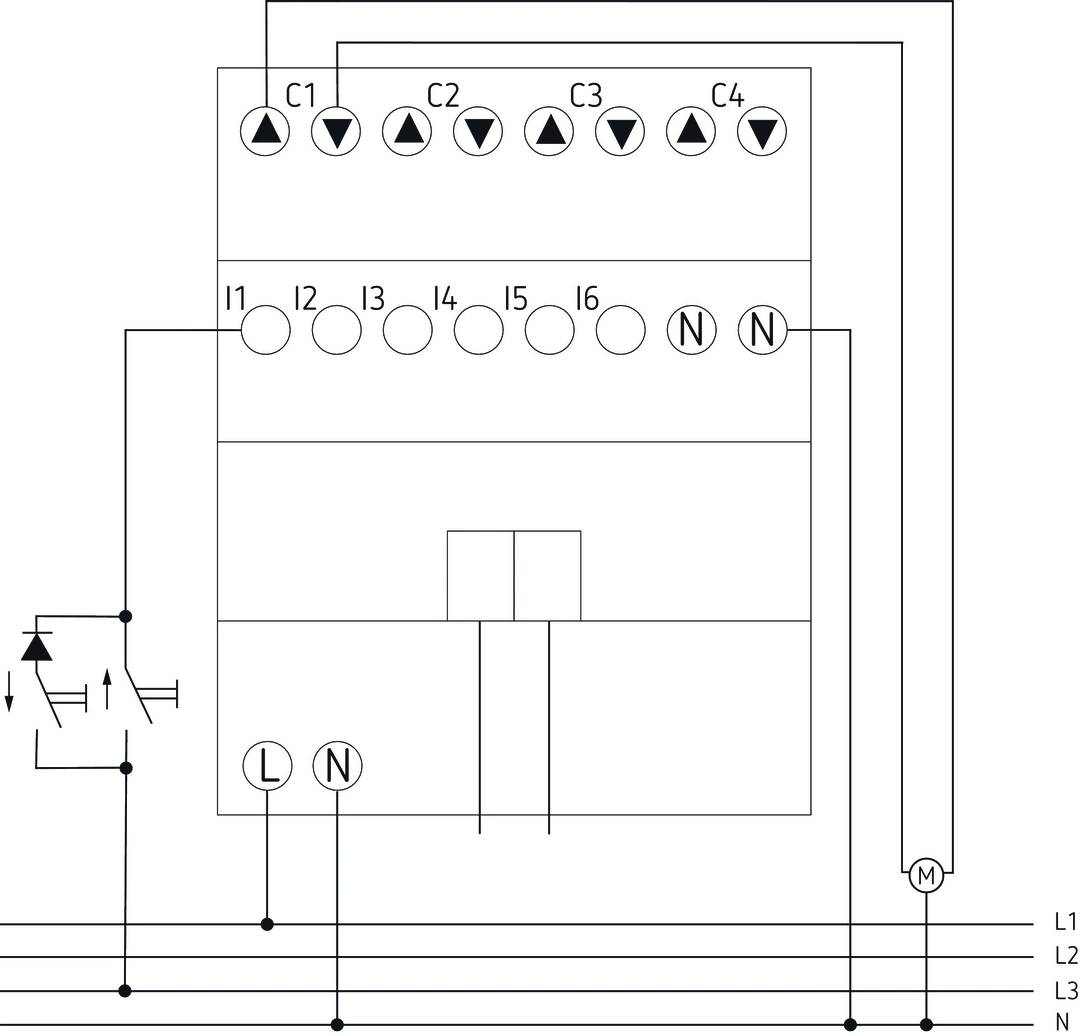

'Schéma elektrického zapojenia motora s prípojkami C1 až C4 a I1 až I6, prepojené s L, N a M. Diagram znázorňuje elektrické vedenie a pripojenia.'

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 25. 11.

Počet

Celkom (335,00 € / kus)

385,00 €

-13 %

335,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: ovládanie žalúzií

Séria: KNX

Prevádzkové napätie: 230 V

Prenos dát (Smart Home): káblový

Kanály: 8

Základná stanica: nežiadaný, voliteľne pre vzdialený prístup

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3358500 Theben KNX 4800451 ovládanie žalúzií LUXORliving J4-6

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3358500 Theben KNX 4800451 ovládanie žalúzií LUXORliving J4-6

Popis

4-cestný žalúziový aktor LUXORliving, s integrovanými vstupmi pre tlačidlá, ako náhrada za ovládanie pohonu komfortného ovládania LUXOR living, umožňuje jednoduchú zmenu systému pre existujúcich zákazníkov LUXOR na LUXORliving, pre ovládanie pohonov žalúzií, roliet, slnka a privátne zariadenia, má 8 reléových výstupov pre 4 pohony (hore/dole), 4 vstupy pre individuálnu obsluhu pohonov (230V), 2 Vstupy pre centrálnu a skupinovú prevádzku (230V), reléové výstupy nie sú bezpotenciálové alebo potenciálne nezávislé, ale sú napájané napájacím napätím, čo znamená, že všetky pohony pripojené k servopohonu sú riadené cez rovnakú fázu, tj. prípad pri zmene z LUXOR na LUXORžijúci pozor
