Name: TinkerForge 2116 Vhodný pre (vývojový počítač) TinkerForge 1 ks
Brand: TinkerForge
SKU: 2255060
Availability: InStock

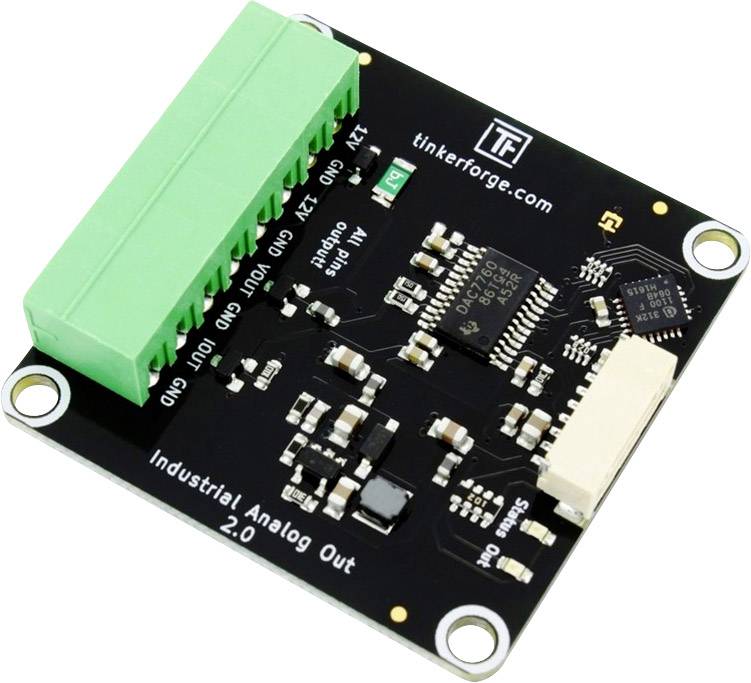

Doska plošných spojov so zelenou prepájacou lištou a elektronickými komponentmi, označená ako 'Priemyselný analógový výstup 2.0', značka 'Tinkerforge'.

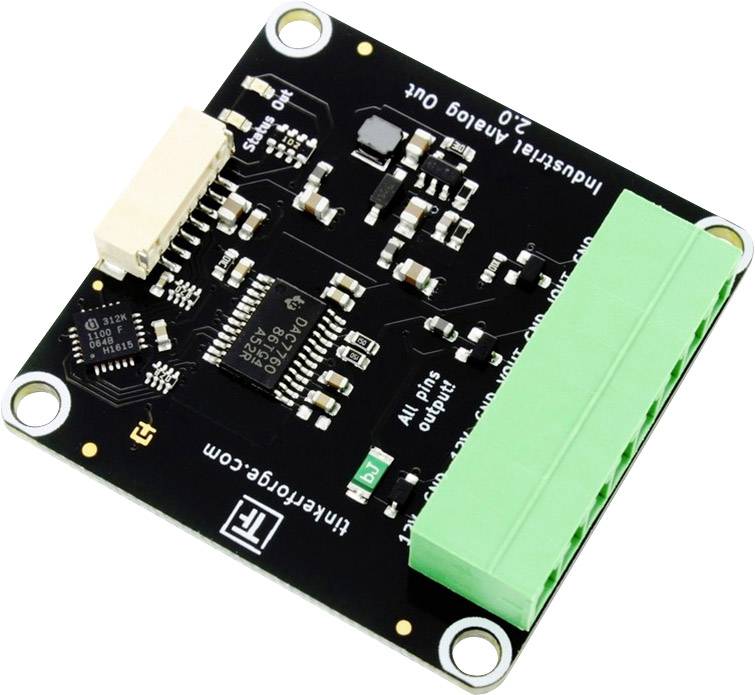

Malá elektronická doska plošných spojov s viacerými čiernymi a striebornými súčiastkami a zeleným viacnásobným konektorom na boku.

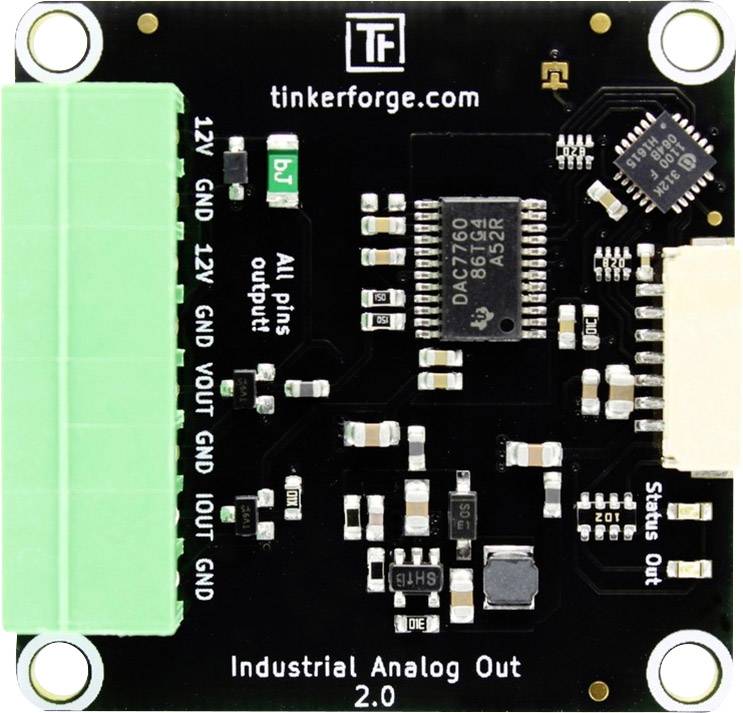

Elektronický modul 'Industrial Analog Out 2.0' so zelenými konektormi a viacerými obvodovými komponentmi na čiernej doske plošných spojov.

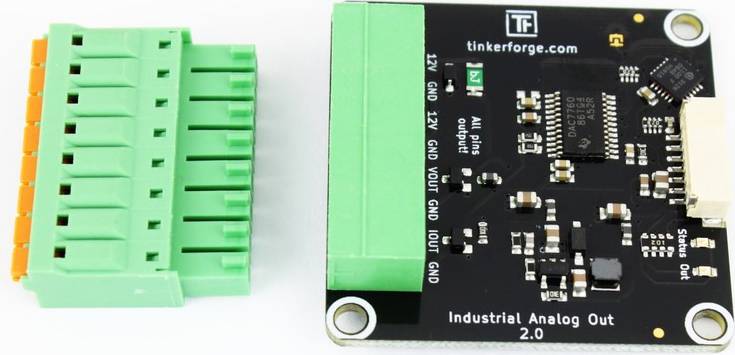

Analógový výstupný modul od Tinkerforge, verzia 2.0, so zelenými pripojovaciemi svorkami. Hlavná doska zobrazuje komponenty obvodu.

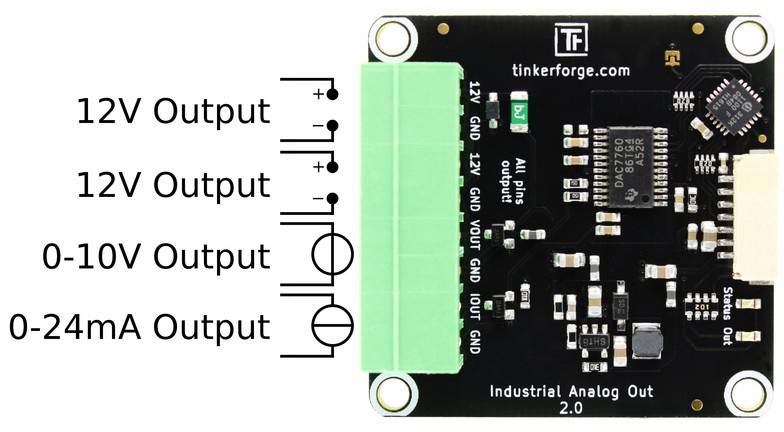

Priemyselný analógový výstupný modul, verzia 2.0, s troma konektormi: dva 12V výstupy, jeden 0-10V výstup a jeden 0-24mA výstup.

1/5

EAN:

Označenie výrobcu:

Objednávacie číslo:

Okamžité doručenie: St 28. 10.

2 Ks (Posledné kusy skladom)

Počet

Celkom (53,99 € / kus)

53,99 €

s DPH

Už len 2 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

TinkerForge 2116 Industrial Analog Out Bricklet 2.0

Programovateľné napäťové a prúdové výstupy súčasne
Výstup elektrického prúdu medzi 0 mA a 24 mA (IEC 60381-1)
Výstupné elektrické napätie medzi 0V a 10V (IEC 60381-2)
Nie je potrebné žiadne externé napájanie

Technické parametre

Abmessungen (BxTxH):40 x 40 x 11 mm
Hmotnosť: 9 g

Kategória výrobku: rozširovací modul

Vhodný pre: TinkerForge

Obsah: 1 ks

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2255060 TinkerForge 2116 Vhodný pre (vývojový počítač) TinkerForge 1 ks

Popis

Industrial Analog Out Bricklet 2.0 je možné použiť na rozšírenie tehál pomocou 12-bitového digitálneho na analógový prevodník. S tým môžu byť generované spojené elektrické napätia a prúdy. Napätie môže byť špecifikované v mV a prúd v µA.

Tehla nemá elektrickú izoláciu od systému Tinkerforge. To znamená, že existuje priame elektrické spojenie medzi svorkami Tehly a zvyškom systému. Ak to vedie k nežiaducemu pripojeniu, uzemňovacej slučke alebo skratu v príslušnej aplikácii, odporúča sa použitie s oddeľovačom.

Industrial Analog Out Bricklet 2.0 má 7-pólový konektor Bricklet a je pripojený k tehlu pomocou kábla 7p-10p Bricklet.

Tento text bol preložený strojovo.

Prevedenie

D/A-Wandler:DAC7760Stromverbrauch:90 mW (18 mA pri 5 V, bez zaťaženia)Auflösung:do 1,2 mV / 4,8 uASpannungsbereiche:0V-5V; 0V-10VStrombereiche:4 mA, 20 mA; 0 mA-20 mA, 0 mA-24 mAVOUT Ausgang:do 300 mA12 V Spannungsversorgungs-Ausgang:do 100 mA
