TinkerForge TF-278 Vhodný pre (vývojový počítač) TinkerForge 1 ks

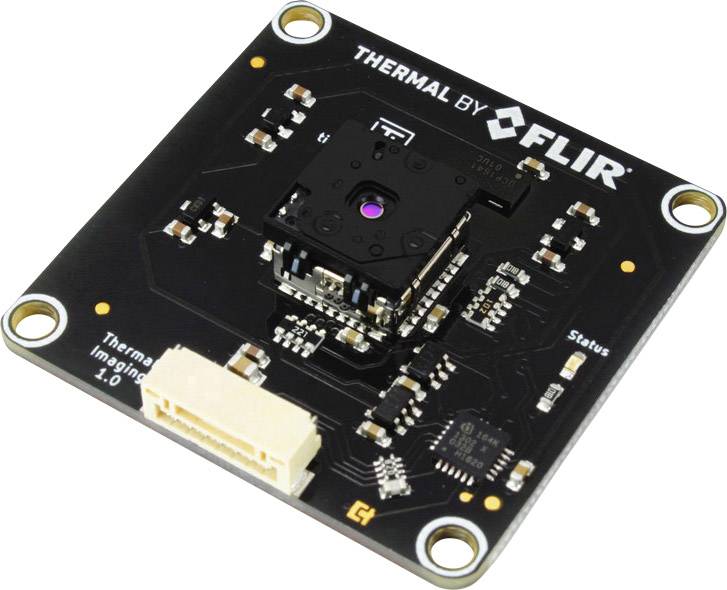

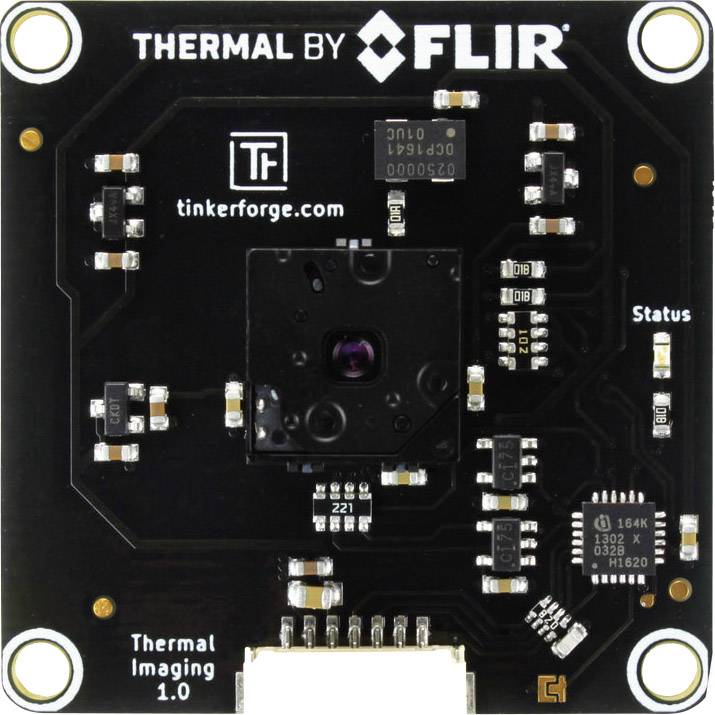

Termokamera Thermal Imaging Bricklet je vybavená termokamerou s rozmermi 60 x 80 pixlov. Cihla môžu byť spojené s Tehlami.

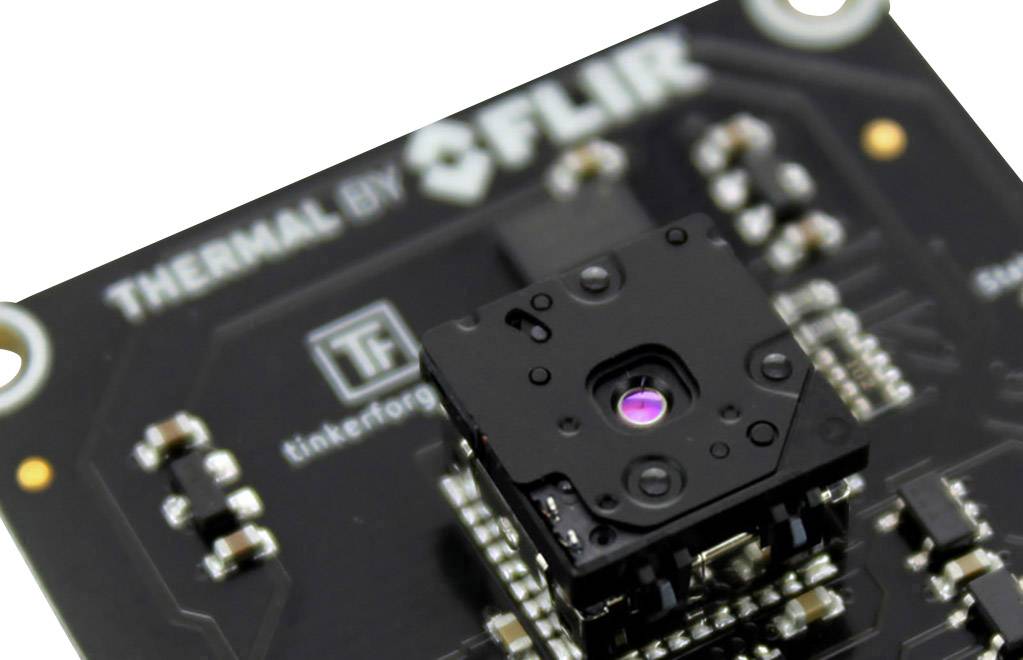

Tehla používa snímač FLIR Lepton s rádiometriou a uzávierkou. Senzor dokáže merať teploty od -10 ° C do 450 ° C s rozlíšením 80x60 pixelov.

Bodový merač môže byť definovaný na meranie minimálnej, priemernej a maximálnej teploty pre definovanú oblasť v obraze.

Bricklet podporuje dva režimy: Obrázok s vysokým kontrastom a Obrázok s teplotou.

V režime obrazu s vysokým kontrastom Bricklet streamuje obrazové údaje s rozlíšením 8,6 Hz a 8 bitmi. Obrazové údaje sú sivé hodnoty, vysoký dynamický rozsah snímača je kombinovaný tak, aby bol vhodný na zobrazenie. Tento režim používajú termovízne kamery dostupné na trhu. Hodnoty sivej farby sa zvyčajne mapujú na falošné farby pomocou vyhľadávacej tabuľky.

V obrazovom režime termostaty Bricklet streamuje dáta s rozlíšením 4,5 Hz a 16 bitmi. V obrazových údajoch každá 16-bitová hodnota predstavuje teplotu medzi -10 ° C a 450 ° C s rozlíšením 0,1 ° C alebo hodnotou -10 ° C a 140 ° C s rozlíšením 0,01 ° C (v závislosti od z konfigurácie rozlíšenia). Tento režim sa dá použiť na vedecké výpočty a analýzu zmien teploty.

Uzávierka je ovládaná automaticky pomocou tehly.

Thermal Imaging Bricklet má 7-pólový konektor Bricklet a je pripojený k tehlu pomocou kábla 7p-10p Bricklet.

Tento text bol preložený strojovo.
