TZ 77 prúdový transformátor 602 Ω (d x š x v) 11 x 25 x 23.5 mm 1 ks | Conrad Electronic

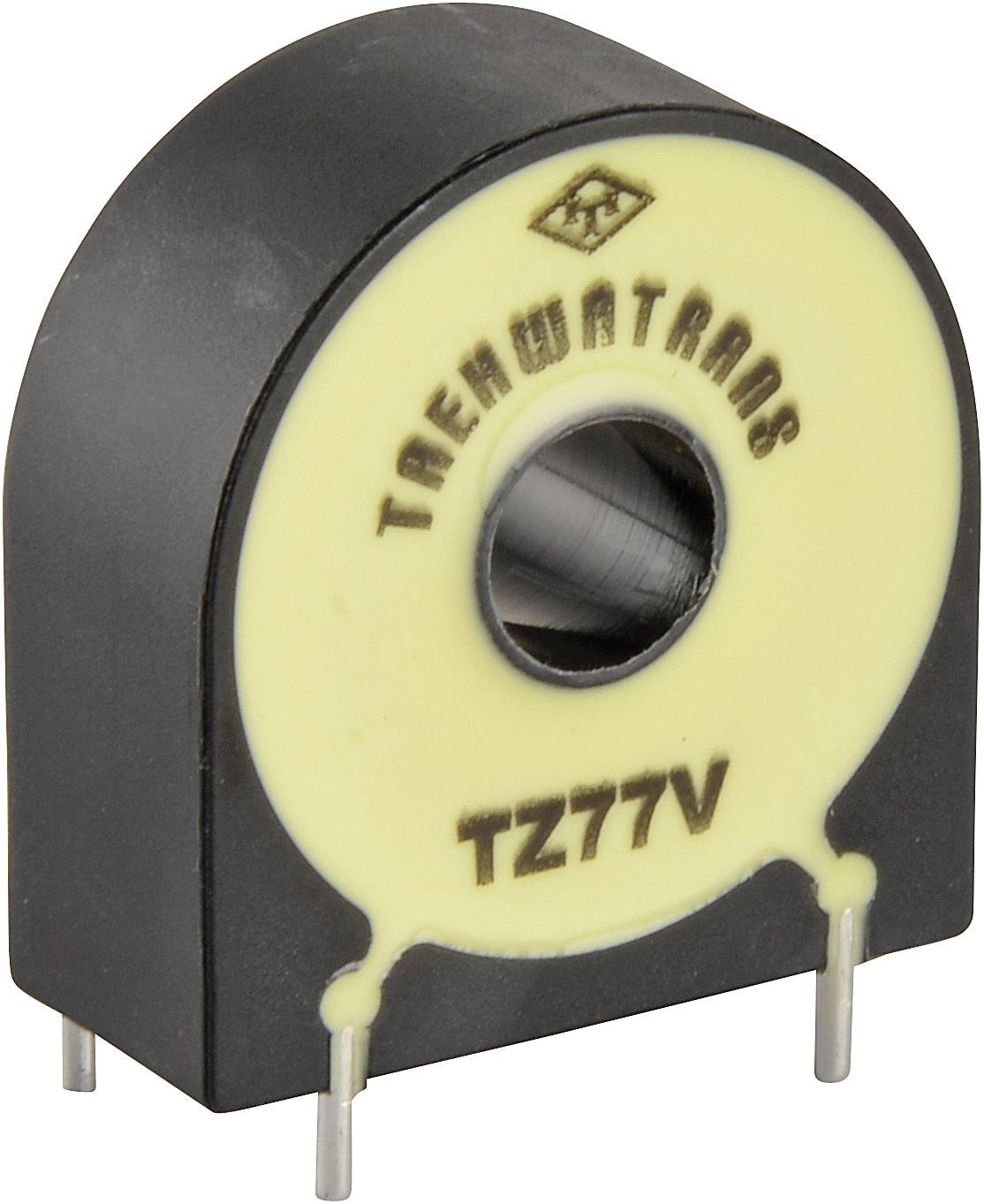

Kompaktná, čierna elektronická súčiastka valcovitého tvaru s otvorom; nápis: 'TREMWATRANS TZ77V'.

Kompaktná, čierna elektronická súčiastka valcovitého tvaru s otvorom; nápis: 'TREMWATRANS TZ77V'.

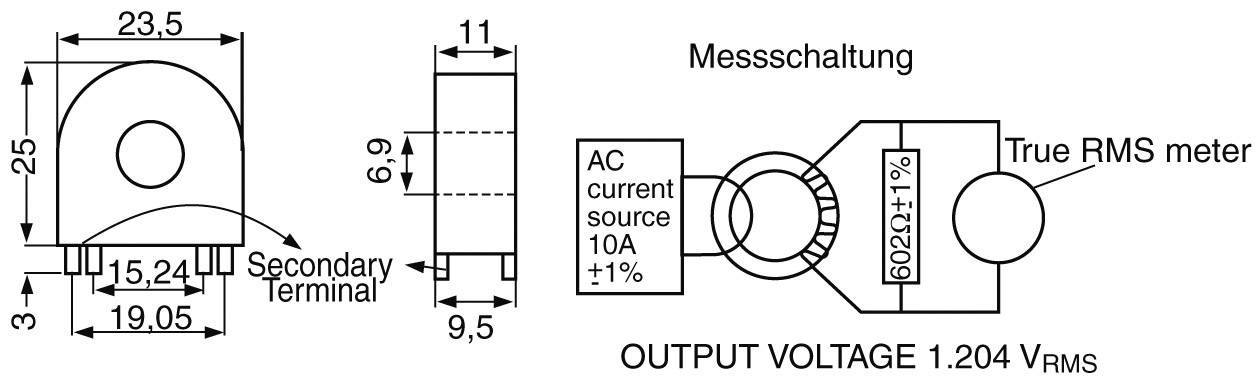

Meracie zapojenie pre prúdový transformátor s true RMS meracím prístrojom. Striedavý zdroj prúdu ukazuje 10A ±1%, výstupné napätie 1,204 VRMS. Diagram zobrazuje rozmery a pripojenia.

1/2

Dodatočné informácie:

Datasheety: (PDF)

English

Okamžité doručenie: St 9. 9.

1265 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Ks

Celkom (14,63 € / kus)

14,63 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Predpoklady prenosu 10 A prim = 4 mA pri 602 Ω záťažovom odpore
linearita ≤ 0,2% (0,25 A - 20 A)
vnútorný Ø 6.9
skúšobné napätie 2500 V / min.
saturácia 25 A

Kategória výrobku: prúdový transformátor

Odpor: 602 Ω

Min. teplota: -30 °C

Max. teplota: +75 °C

Dĺžka: 11 mm

Šírka: 25 mm

V: 23.5 mm

Obsah: 1 ks

Rozmer.: (d x š x v) 11 x 25 x 23.5 mm

Typ: TZ 77

Prevádzková teplota: -30 až +75 °C

Rozsah merania: 20 A

Na stiahnutie

Datasheet

English

Datasheet 415707 TZ 77 prúdový transformátor 602 Ω (d x š x v) 11 x 25 x 23.5 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 415707 TZ 77 prúdový transformátor 602 Ω (d x š x v) 11 x 25 x 23.5 mm 1 ks

Popis

Menič prúdu je vhodný na bezkontaktné merania striadavého prúdu-
