Name: Univerzálny izolačný zosilňovač JUMPFLEX® WAGO 2857-401 2857-401 1 ks
Brand: WAGO
SKU: 1232604
Availability: SoldOut

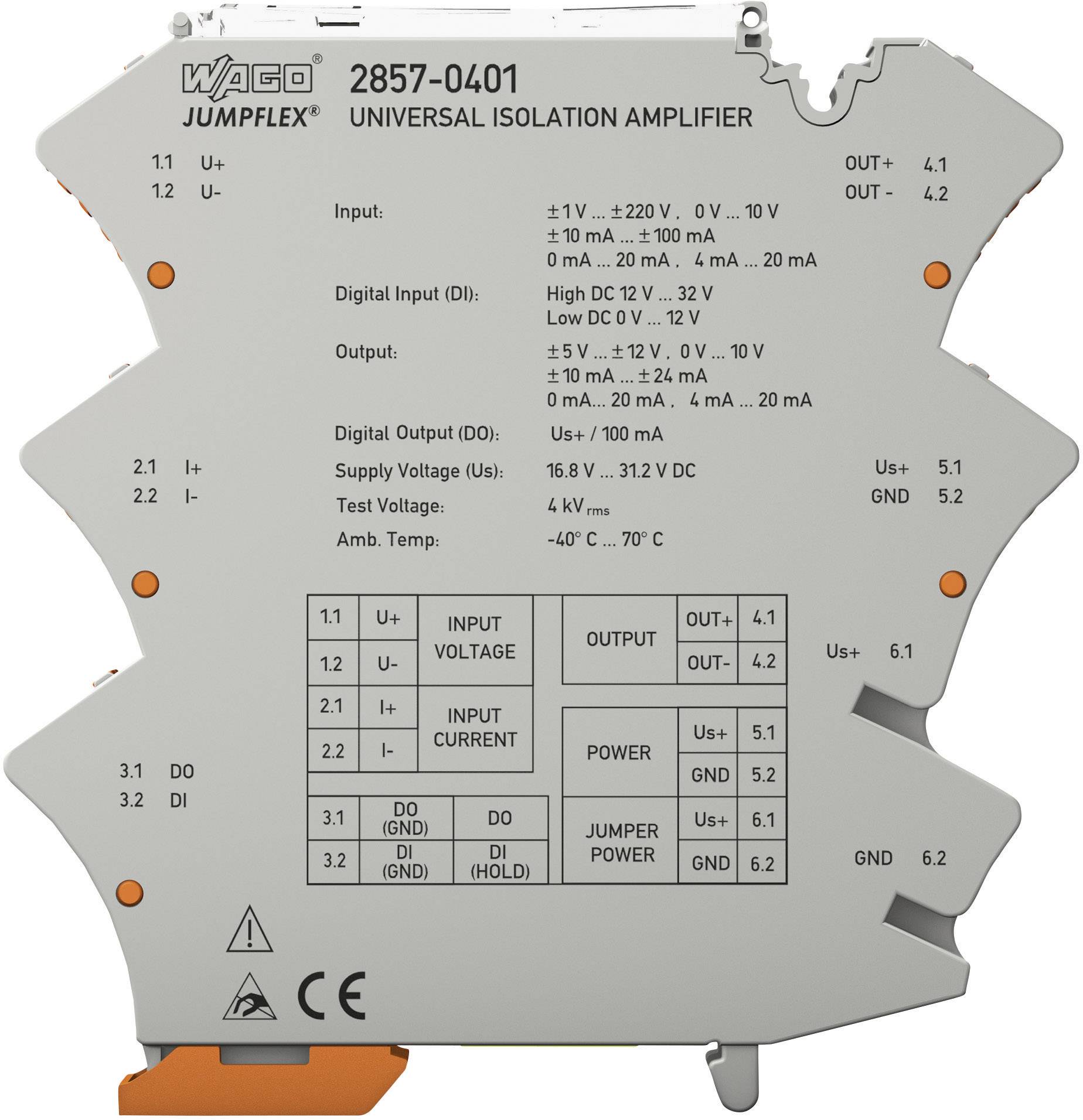

Sivý WAGO oddeľovací zosilňovací modul s technickými špecifikáciami a pripojovacie svorky; Číslo modelu: 2857-0401.

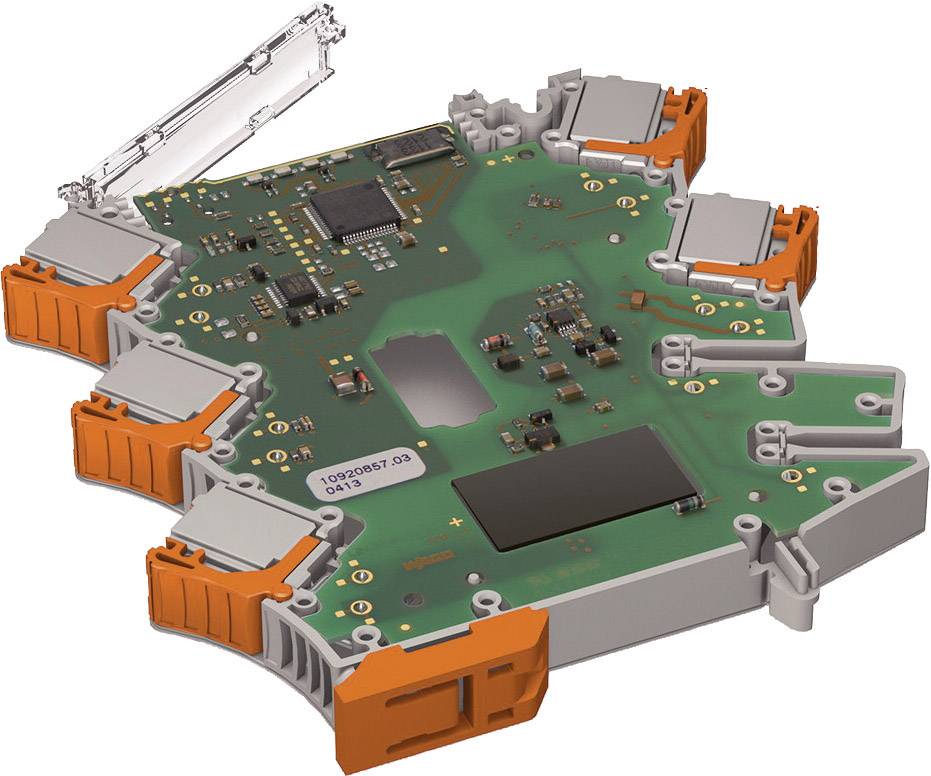

Elektronická doska plošných spojov so zeleným povrchom a oranžovými konektormi, používaná v riadiacej technike na spracovanie signálov.

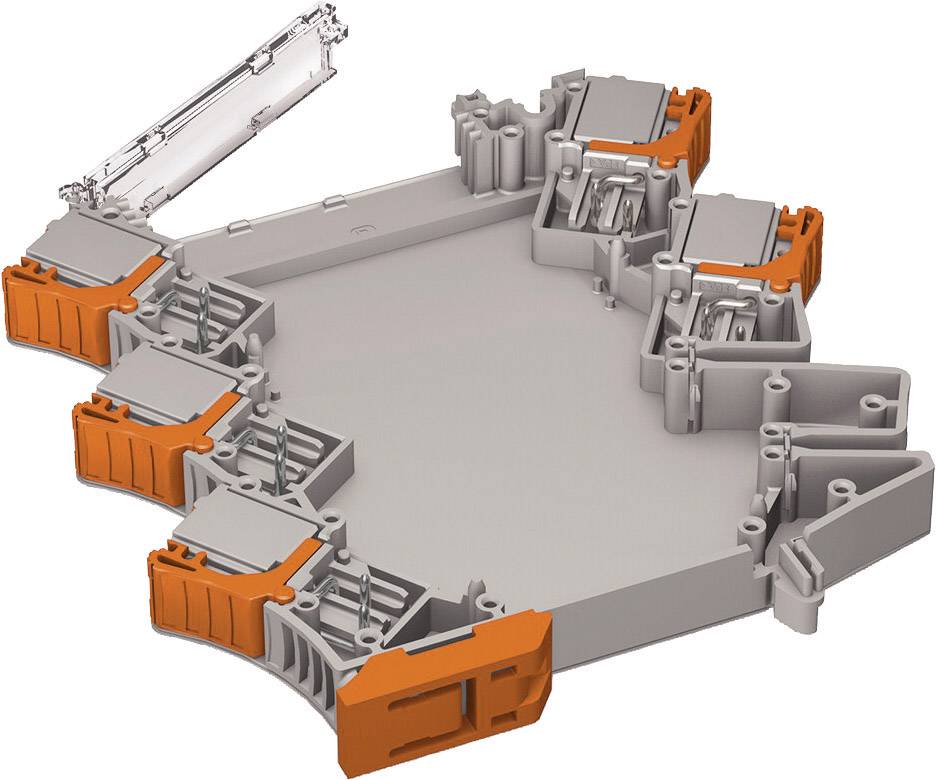

Elektronické puzdro vo svetlošedých odtieňoch s oranžovými akcentmi, čiastočne otvorené.

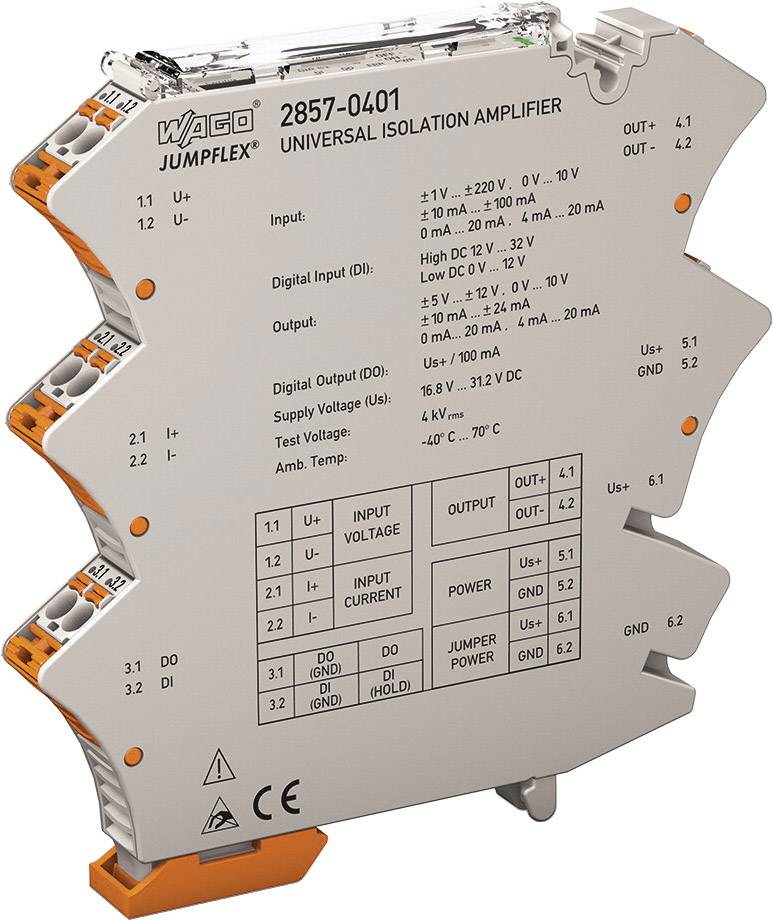

Izolačný zosilňovač s rôznymi vstupmi a výstupmi, modelové číslo 2857-0401, zobrazuje technické informácie a detaily pripojenia.

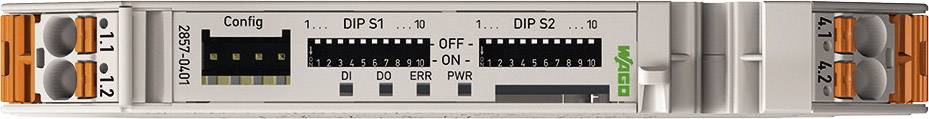

Elektronické zariadenie so spínačmi a kontrolkami. Vľavo sú viditeľné oranžové konektory, vpravo zelený nápis 'WAGO'.

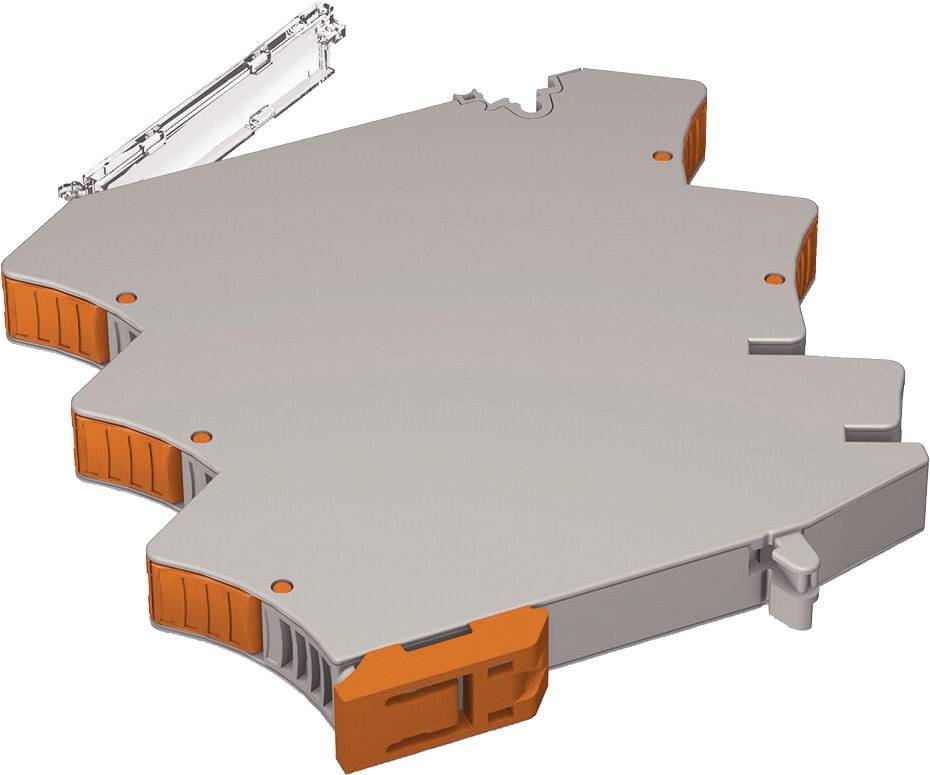

Elektronická súčiastka so sivým puzdrom a oranžovými pripojovaciemi svorkami, pravdepodobne modulárny komponent určený na montáž na DIN lištu.

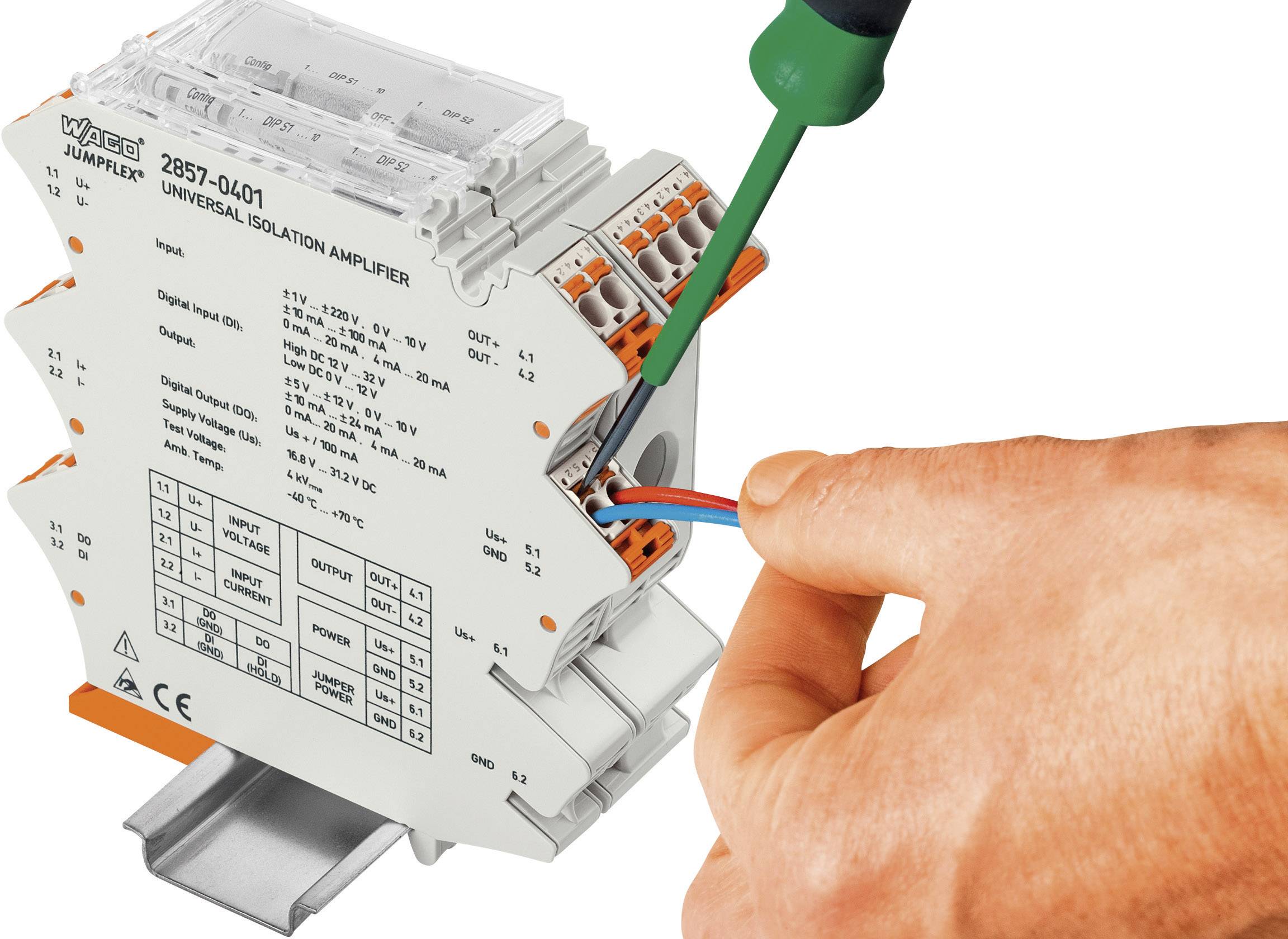

Univerzálny signálny prevodník sa inštaluje pomocou skrutkovača, pričom sa káble pripájajú k príslušným svorkám.

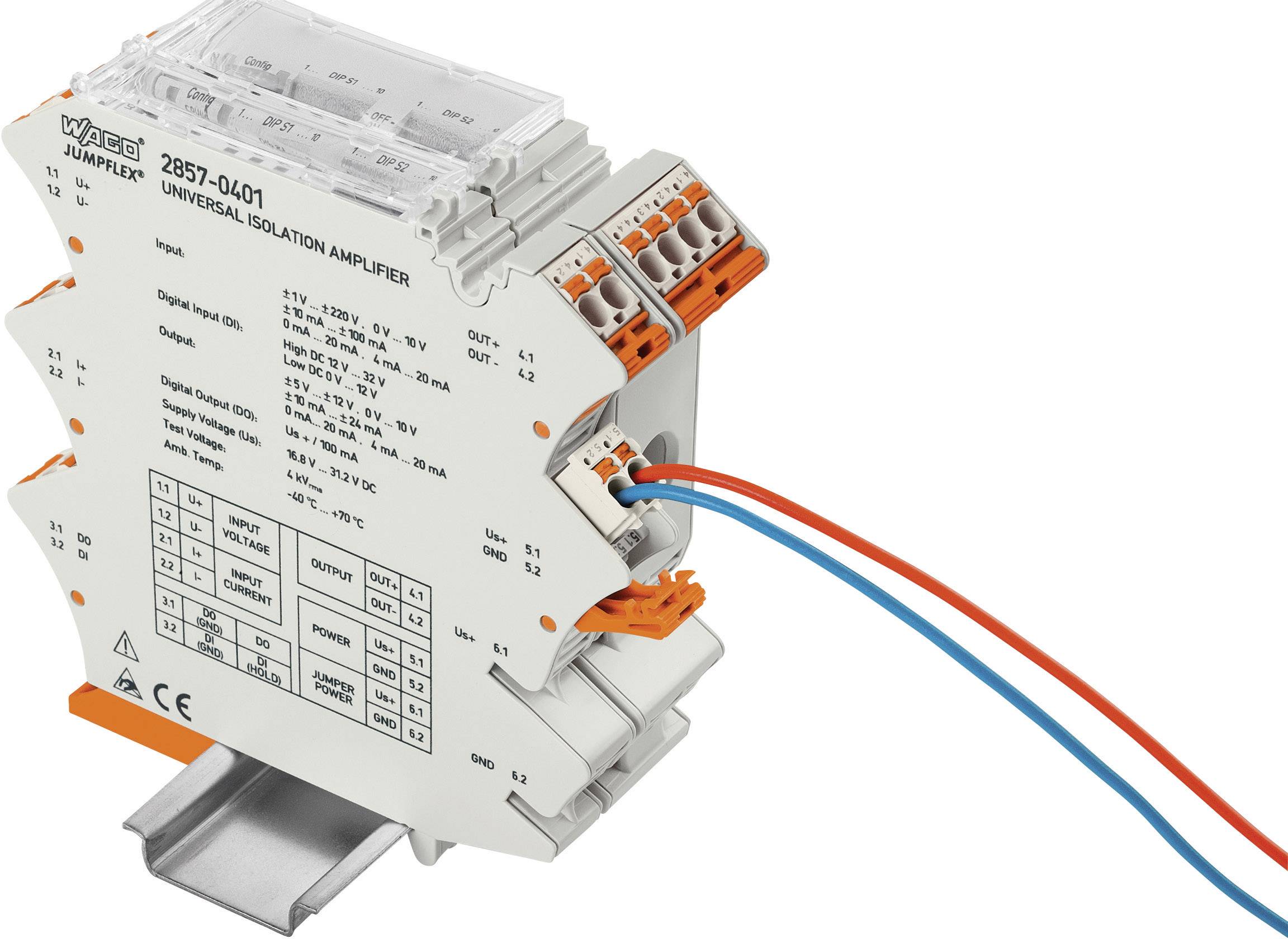

Izolačný zosilňovač, model číslo 2857-0L01, na prenos signálu. Zobrazuje vstupné a výstupné špecifikácie. Pripojený na vodiče.

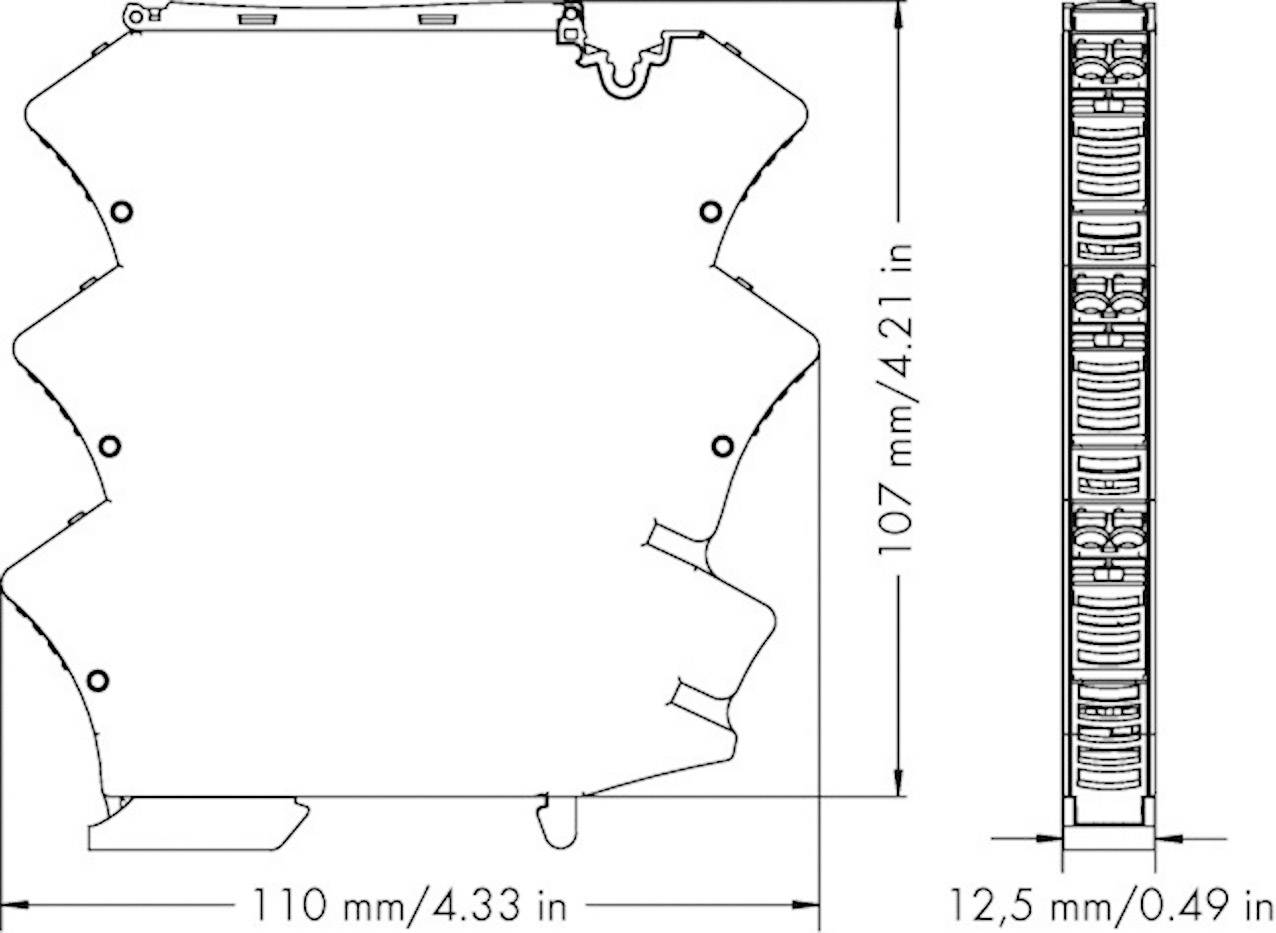

Výkres technického zariadenia s rozmermi: šírka 110 mm, výška 107 mm, hĺbka 12,5 mm. Pohľad z boku zobrazuje internú štruktúru.

1/9

Kategória výrobku

deliace zosilňovač

Typ

2857-401

Rozmer.

(d x š) 110 mm x 107 mm

Obsah

1 ks

Šírka

107 mm

Datasheety: (PDF)

Nie je k dispozícii

Celkom (455,00 € / kus)

455,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ: 2857-401

Kategória výrobku: deliace zosilňovač

Rozmer.: (d x š) 110 mm x 107 mm

Obsah: 1 ks

Šírka: 107 mm

Dĺžka: 110 mm

Príkon prúdu: ≤70 mA

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -40 °C

Pripojenie: CAGE CLAMP® S (picoMAX® 5.0)

Vstup.signál: ± 10 mA; 0 - 10 mA; 2 - 10 mA
± 20 mA; 0 - 20 mA; 4 - 20 mA
± 5 V; 0 - 5 V; 1 - 5 V
± 10 V; 0 - 10 V; 2 - 10 V

Vstupný signál: ± 1 mA; 0 - 1 mA
± 10 mA; 0-10 mA; 2 - 10 mA
± 20 mA; 0-20 mA; 4 - 20 mA
± 100 mA; 0-100 mA

Nastavenie: DIP spínač
Konfiguračné zobrazenie

Napájacie napätie: 16,8 V…31,2 V (-30%...+30%)

Vstupný odpor: ≥ 1 MΩ (vstup U); ≤ 50 Ω (vstup I)

: Snap mounting support rail

: 12.5

: 107 mm

: 110 mm

: -40-70 °C

: Spring clamp connection

: IP20

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1232604 Univerzálny izolačný zosilňovač JUMPFLEX® WAGO 2857-401 2857-401 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1232604 Univerzálny izolačný zosilňovač JUMPFLEX® WAGO 2857-401 2857-401 1 ks

Popis

Univerzálny oddeľovací zosilňovač prevádza analógové signály, zosilňuje, filtruje a galvanicky oddeľuje signály od seba navzájom.

Vlastnosti:
Analógové unipolárne a bipolárne signály na vstupnej a výstupnej strane
Výstup digitálnej správy reaguje na nakonfigurované limity meracieho rozsahu (oneskorenie zapnutia a vypnutia a funkcia limitného spínača môžu byť nakonfigurované až s dvoma prahovými hodnotami)
Digitálny vstup (HOLD) umožňuje zmrazenie výstupného signálu
Prepínateľné orezávanie (obmedzenie analógového signálu na konečné výstupné hodnoty)
Nastaviteľné softvérové a hardvérové filtre
Simulácia vstupného a výstupného správania prostredníctvom konfiguračného displeja
Bezpečné trojcestné oddelenie s testovacím napätím 4 kV podľa EN 61140
