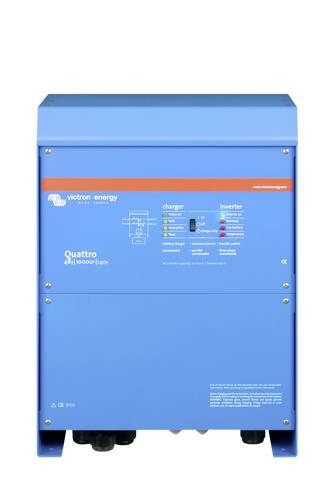

Victron Energy menič napätia DC / AC Wechselrichter / Ladegerät Victron Quattro 48/10000/140-100/100 120V VE.Bus, 10000

Dva AC vstupy s integrovaným prepínačom
Quattr môže byť pripojený k dvom nezávislým zdrojom striedavého prúdu: napríklad k verejnej elektrickej sieti a ku generátoru alebo k dvom generátorom. Quattr sa automaticky pripojí k aktívnemu zdroju.

Dva AC výstupy
Hlavný výstup zabezpečuje nepretržitú prevádzku. V prípade výpadku siete alebo prerušenia napájania z pobrežia/generátora prevezme napájanie pripojených spotrebičov Quattr. Prepnutie prebieha rýchlo (za menej ako 20 milisekúnd), aby sa zabezpečila neprerušovaná prevádzka počítačov a iných elektronických zariadení. Druhý výstup dodáva energiu iba vtedy, ak je na jednom zo vstupov Quattr k dispozícii striedavé napájanie. Spotrebitelia, ktorí nemajú dovolené vybíjať batériu, ako napríklad: B. Na tento výstup je možné pripojiť ohrievač vody.

Prakticky neobmedzený výkon vďaka paralelnému pripojeniu
Paralelne je možné pripojiť až 6 Quattro. Napríklad so šiestimi jednotkami 48/10000/140 to má za následok výstupný výkon 54 kW/60 kVA alebo nabíjací prúd 840 A.

Trojfázová prevádzka
V trojfázovej konfigurácii je možné pripojiť tri jednotky. To však nie je všetko: paralelným zapojením dvoch takýchto systémov získate výkon meniča 162 kW/180 kVA alebo nabíjací prúd 2 500 A.

PowerControl – Práca s obmedzeným výkonom generátora, obmedzeným výkonom z pobrežia alebo siete
Quattrist je veľmi výkonná nabíjačka batérií. Preto odoberá veľa energie z generátora alebo pobrežného zdroja (16 A pr5 kVA Quattr pri 230 VAC). Na každom AC vstupe je možné nastaviť prúdový limit. Quattr potom berie do úvahy ostatné pripojené AC spotrebiče a na nabíjanie využíva len elektrinu, ktorá „ostane“. Tým sa zabráni preťaženiu generátora alebo pripojenia k elektrickej sieti.

PowerAssist – zvýšenie pobrežného pripojenia alebo výkonu generátora
S touto funkciou dostáva princíp PowerControl nový rozmer, pretože Quattreine dokáže podporovať alternatívny zdroj, ktorý je príliš slabý. Špičky zaťaženia sa často vyskytujú len počas obmedzeného časového obdobia. V takom prípade Quattr zaisťuje, že ak je sieťový výkon alebo výkon generátora príliš slabý, je okamžite kompenzovaný energiou z batérie. Ak sa záťaž zníži, tj spotrebiče sa vypnú, je možné využiť dostatok dostupnej energie na nabíjanie batérií.

Solárne napájanie: striedavý prúd aj v prípade výpadku prúdu
Quattr môže byť použitý ako vo fotovoltaických systémoch mimo siete, tak aj v pripojených k sieti, ako aj v iných alternatívnych energetických systémoch. K dispozícii je softvér na detekciu výpadku napájania.

Konfigurácia systému
- Ak je potrebné zmeniť nastavenia na jedinom zariadení, možno to urobiť v priebehu niekoľkých minút pomocou postupu nastavenia prepínača DIP.
- Paralelné a trojfázové systémy je možné konfigurovať pomocou softvéru VE.Bus Quick Configure a VE.Bus System Configurator.
- Systémy mimo siete, siete a systémy s vlastnou spotrebou, ktoré využívajú sieťové striedače a/alebo solárne nabíjačky MPPT, možno konfigurovať pomocou sprievodcov (softvér spojený s príslušnými systémami).

Monitorovanie a kontrola na mieste
K dispozícii je niekoľko možností: monitor batérie, multifunkčný ovládací panel, panel Ve.Net Blue Power, farebný ovládací panel, smartfón alebo tablet (Bluetooth Smart), notebook alebo počítač (USB alebo RS232).

Diaľkové monitorovanie a ovládanie
Victron Ethernet Remote, Victron Global Remote a Color Control Panel. Údaje je možné bezplatne uložiť a prezerať na našej webovej stránke VRM (Victron Remote Management).

Vzdialená konfigurácia:
Sú systémy s farebným ovládacím panelom pripojeným na Ethernet
