VOLTCRAFT DLP-3303 laboratórny zdroj s nastaviteľným napätím, 0 - 30 , 0 - 3 A, 198 W, RS-232, USB, LAN, Funkcia Slave,

Laboratórny napájací zdroj s digitálnym displejom zobrazuje rôzne hodnoty napätia a prúdu. Ovládací panel s tlačidlami a konektormi.

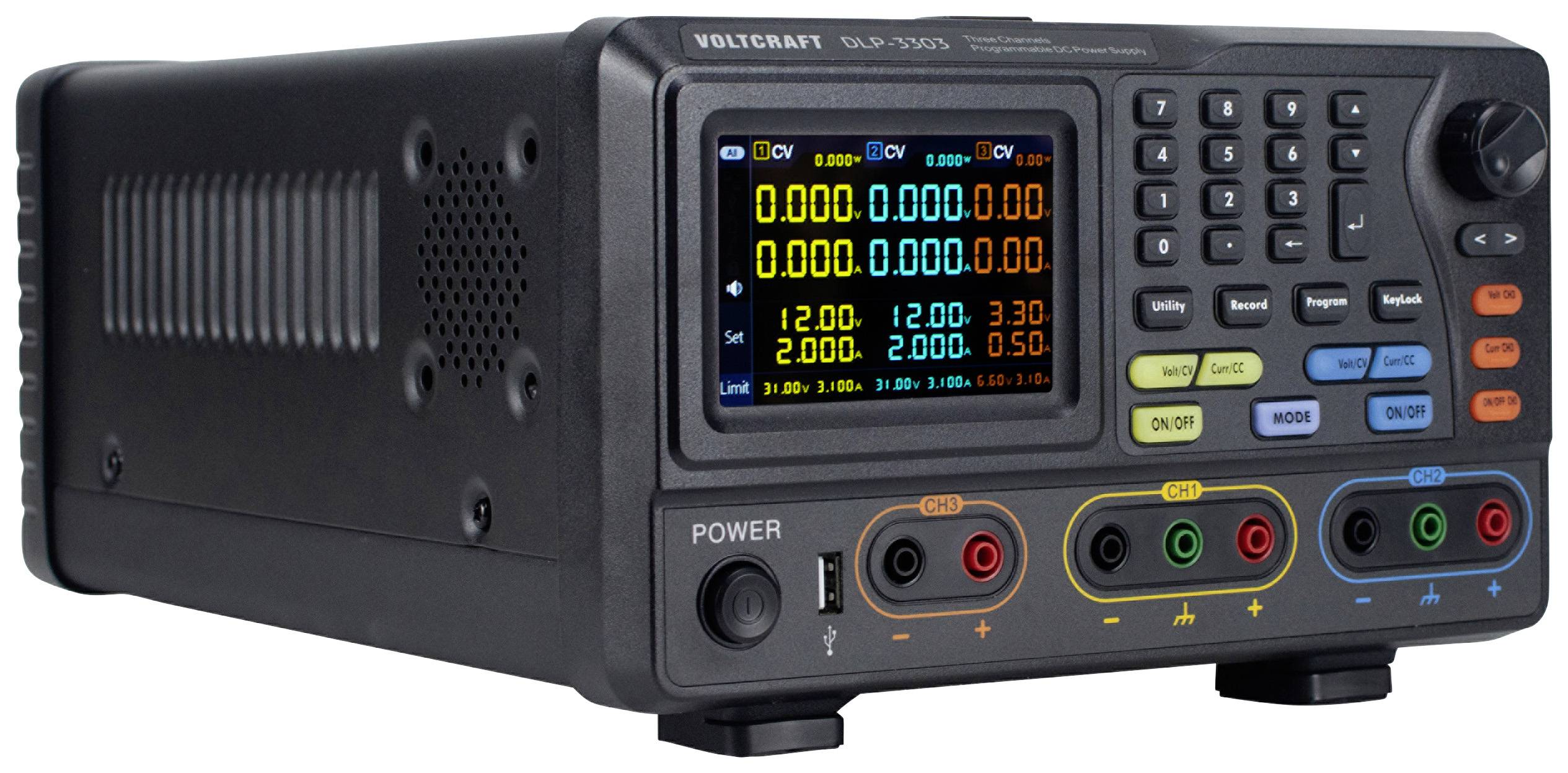

Digitálne napájacie zariadenie s displejom zobrazuje napätia a prúdy. Ovládacie gombíky a konektory sú viditeľné spredu.

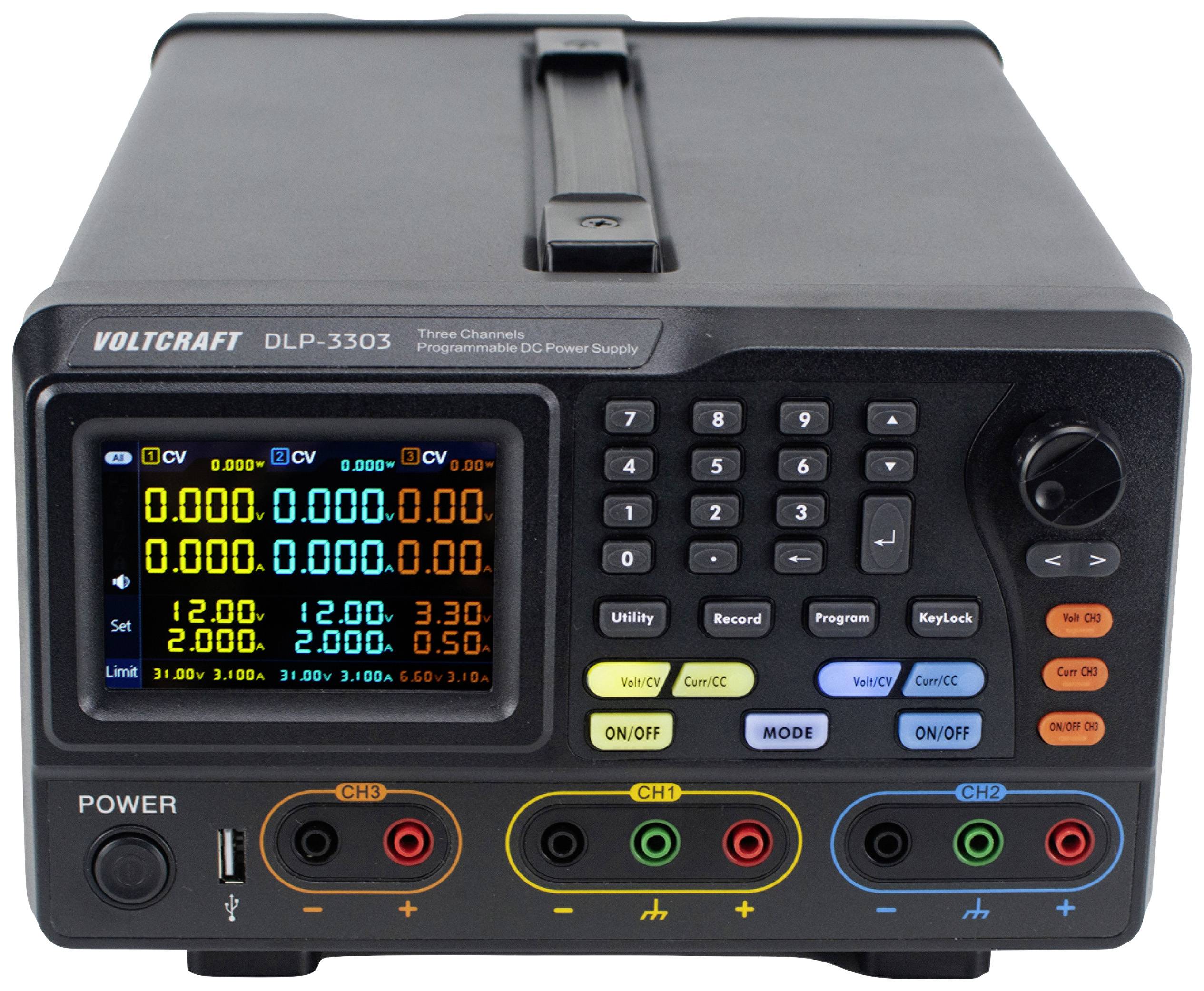

Programovateľný jednosmerný zdroj napätia s digitálnym displejom zobrazuje viacero kanálov so zobrazením napätia a prúdu. Ovládacie tlačidlá sú viditeľné.

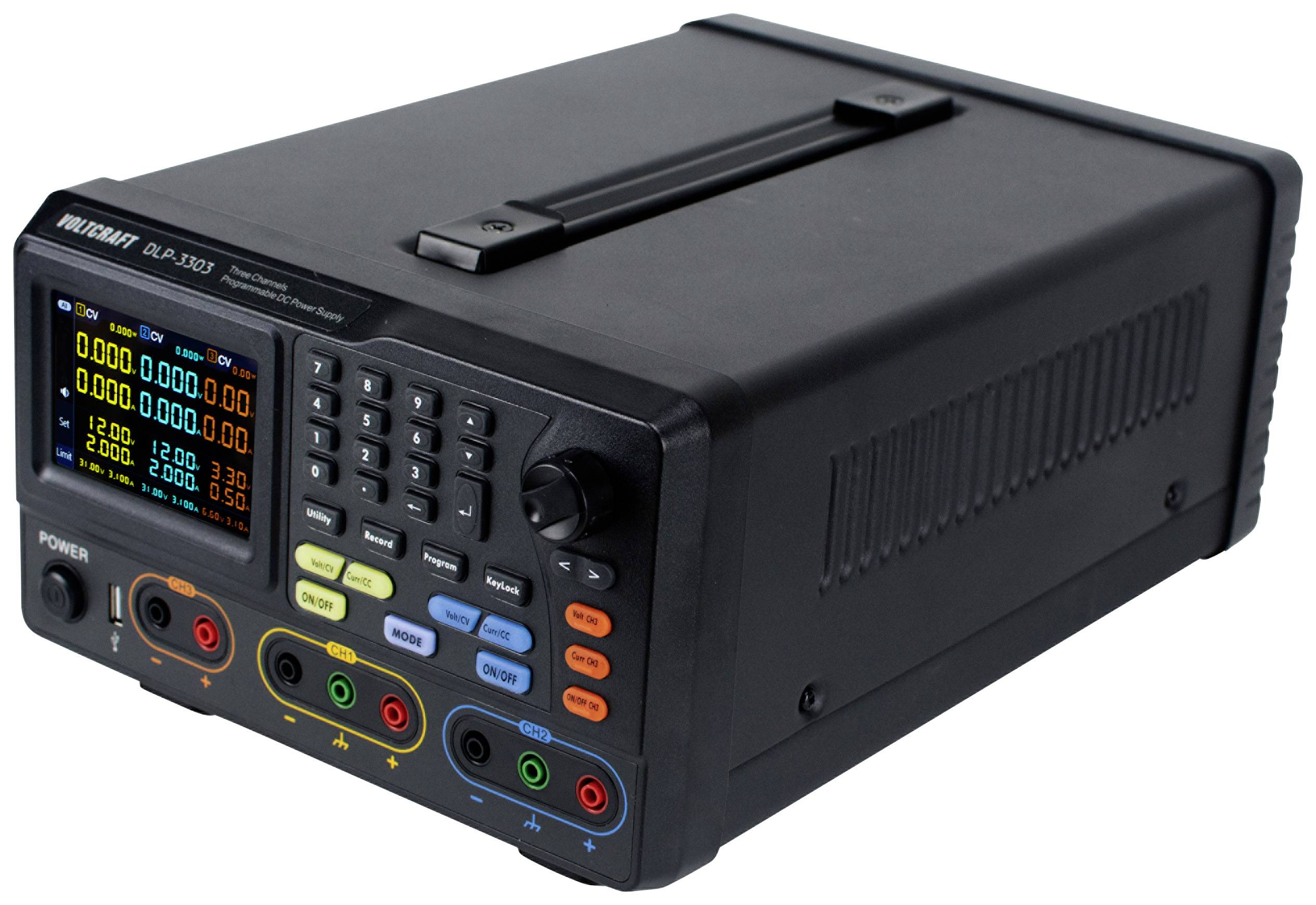

Čierna napájacia jednotka s displejom zobrazuje rôzne hodnoty napätia a prúdu, obsahuje tlačidlá a konektory pre elektrické merania.

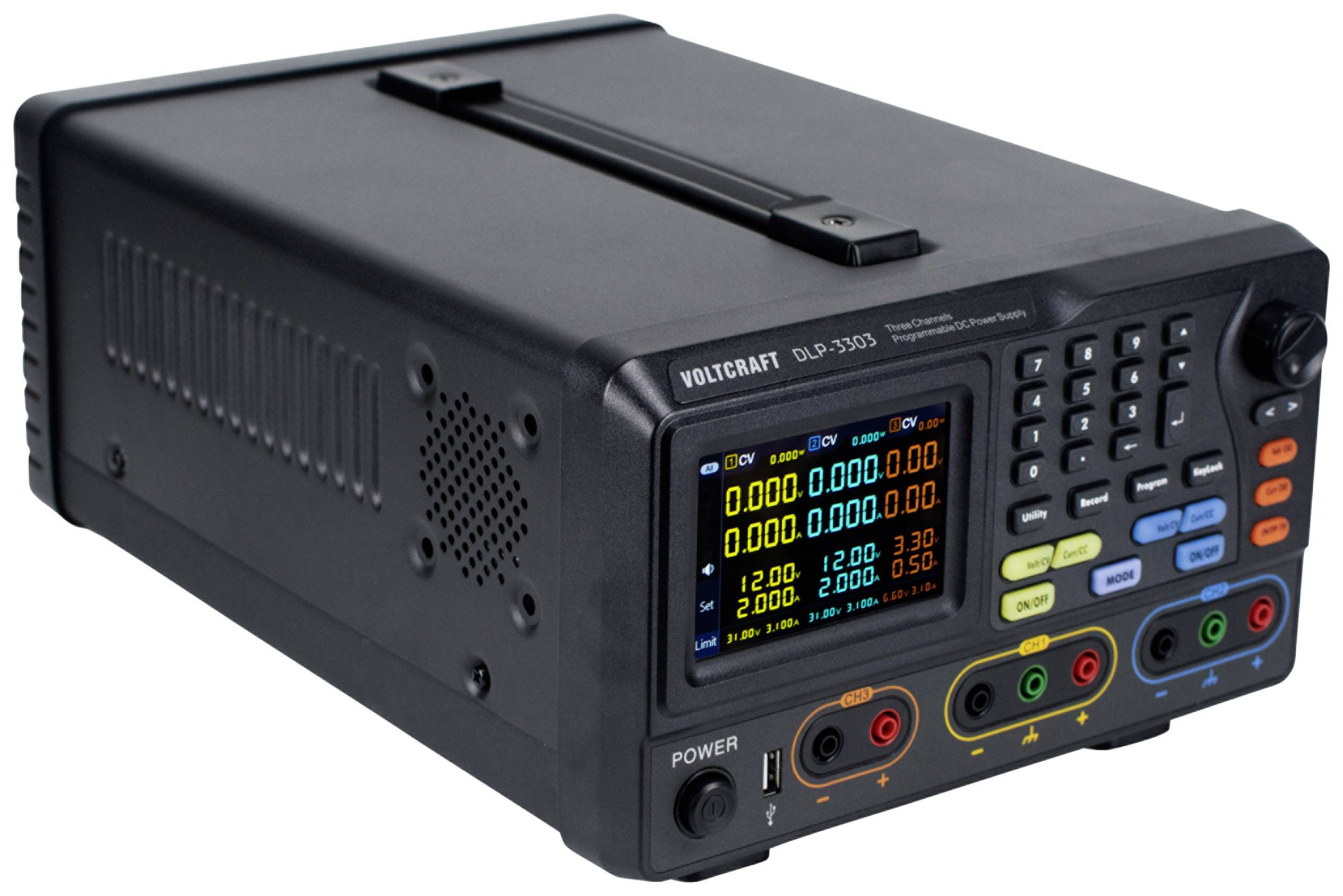

Digitálny elektromer s displejom zobrazuje elektrické parametre, ako sú napätie a prúd. Ovládacie tlačidlá a pripojenia sú viditeľné.

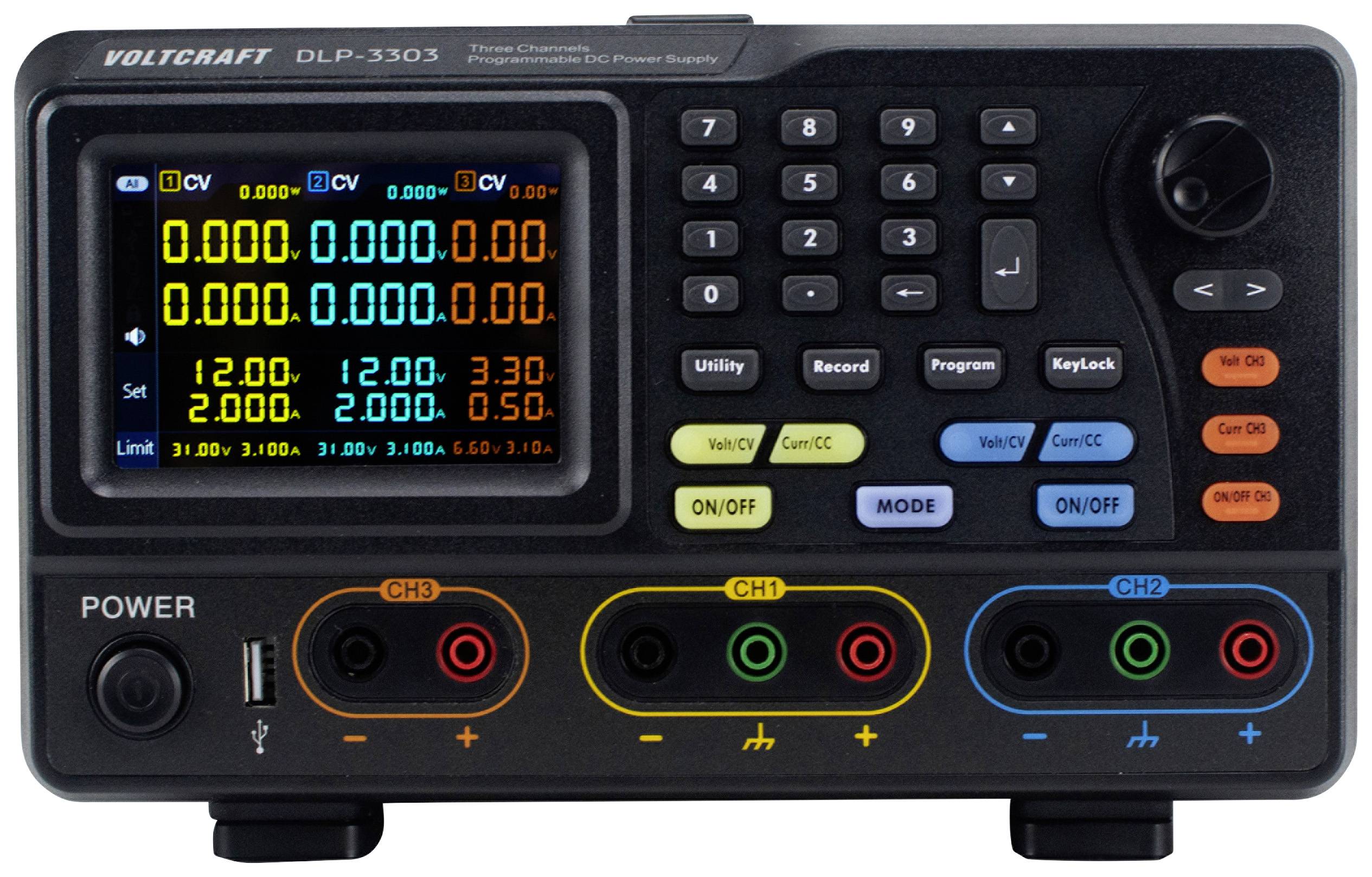

Digitálny laboratórny zdroj s displejom zobrazuje napäťové a prúdové hodnoty. Tri kanály, klávesnica na ovládanie, rôzne konektory.

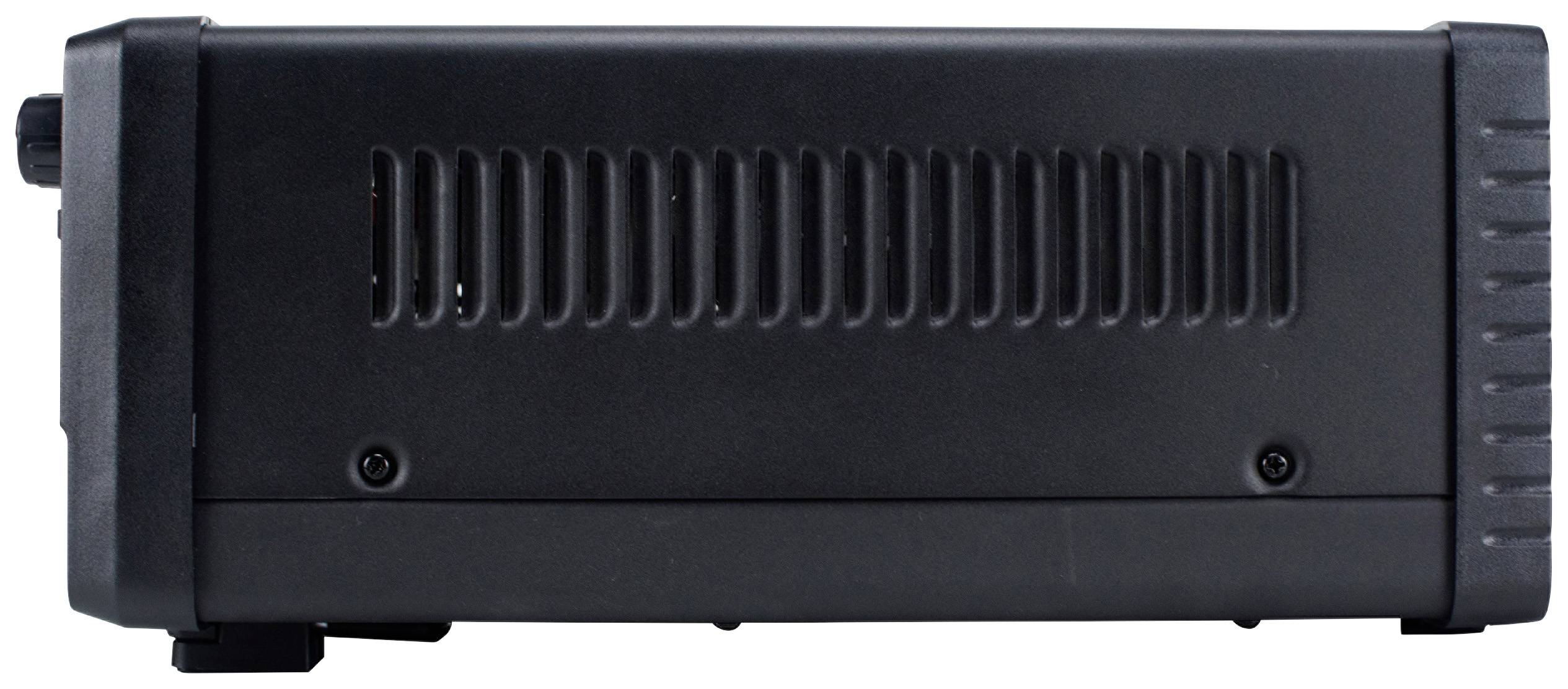

Čierne elektronické zariadenie s vetracími otvormi po stranách, pravdepodobne zosilňovač alebo podobné technické zariadenie.

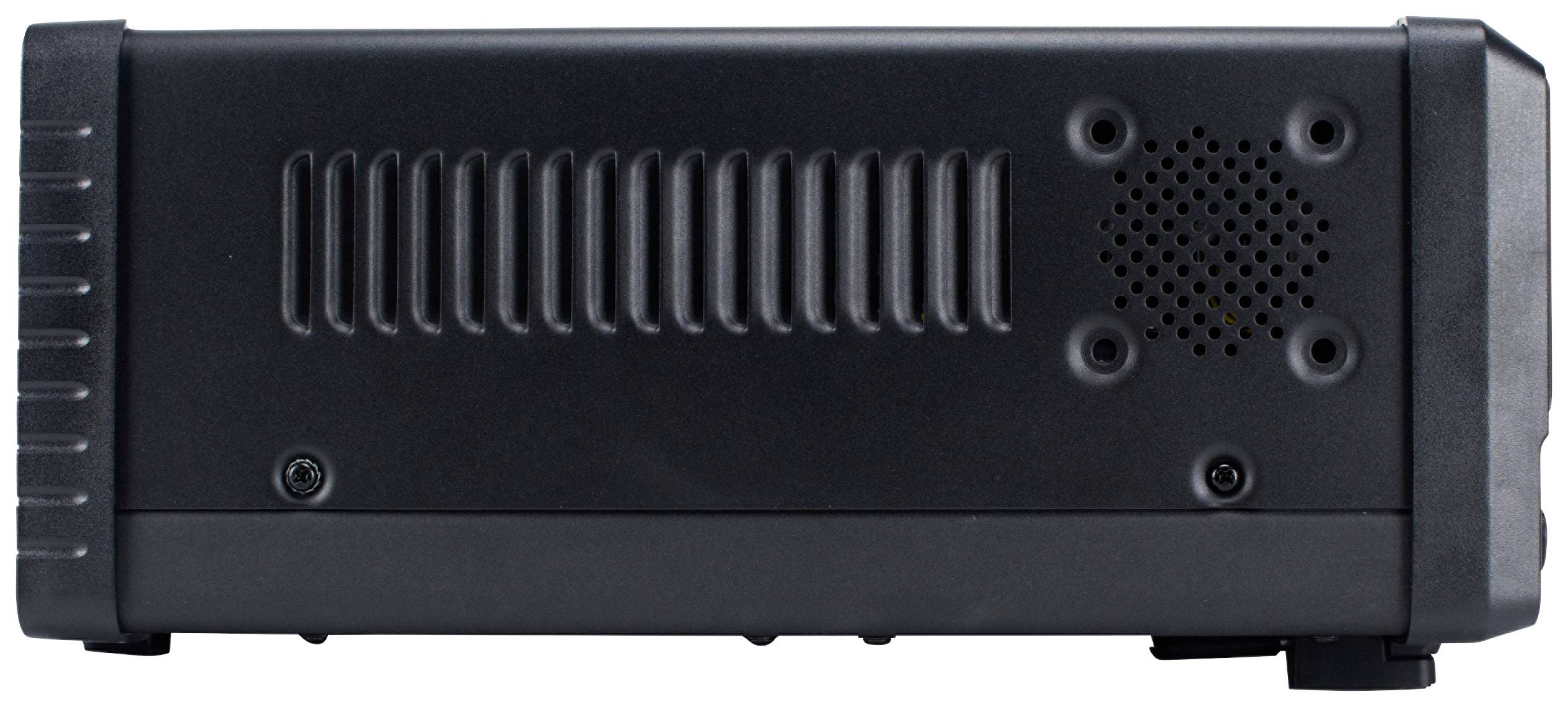

Čierny elektronický zosilňovač alebo zariadenie, fotografované z bočnej strany. Viditeľné sú vetracie štrbiny a malý otvor s viacerými dierkami.

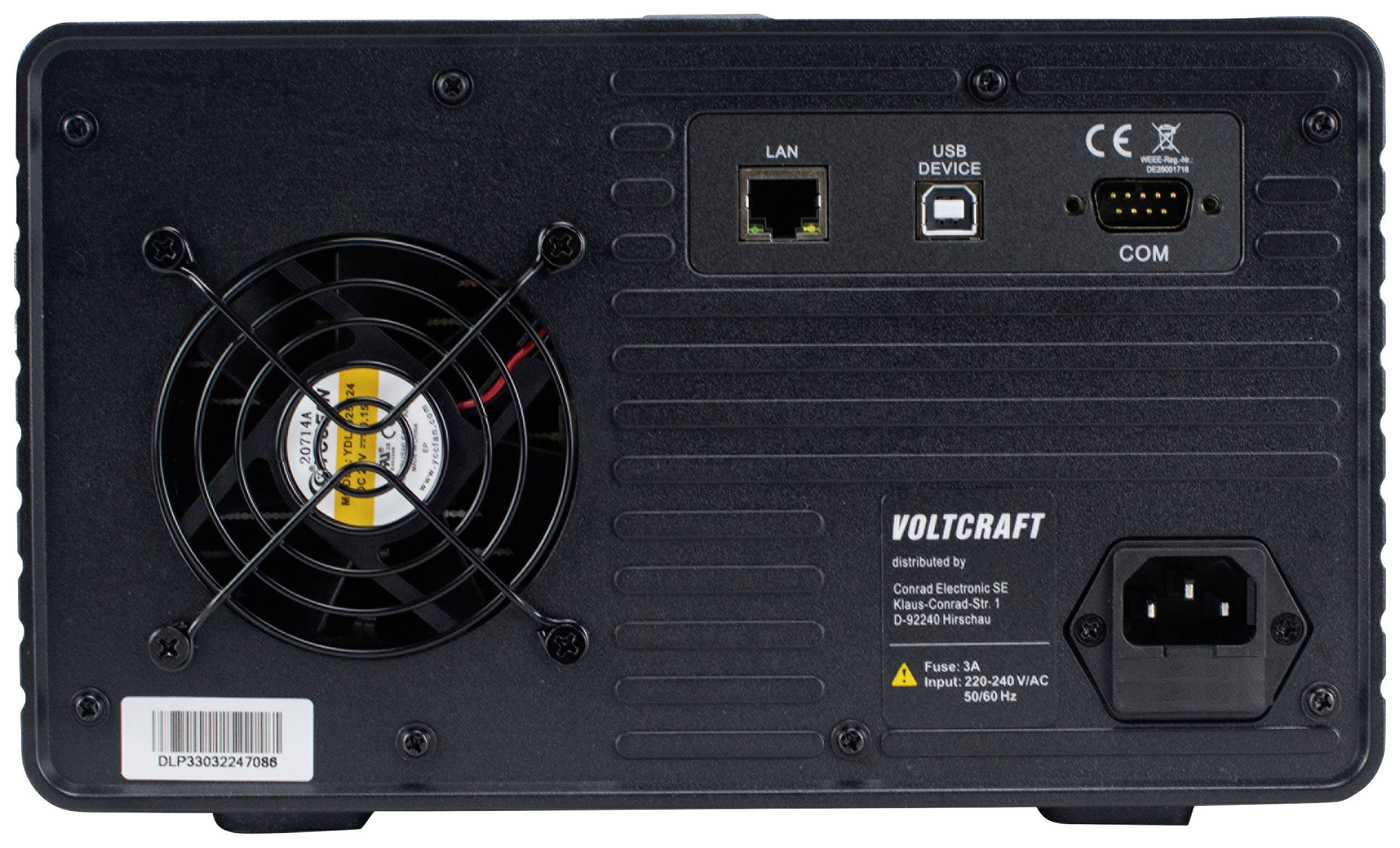

'Zadná strana zariadenia s ventilátorom, LAN a USB portmi a napájacím konektorom. Viditeľný je firemný názov 'Voltcraft' a ďalšie technické detaily.'

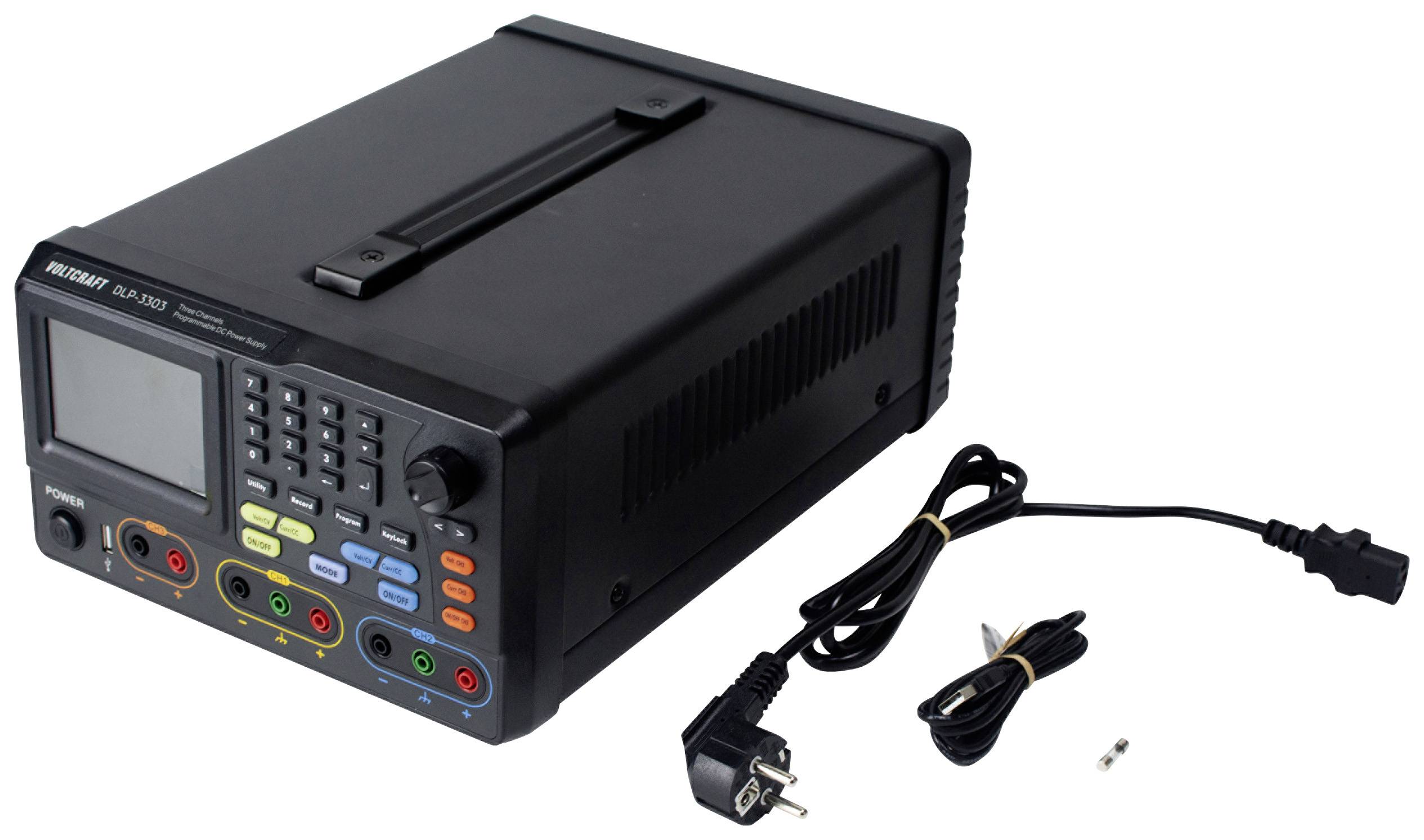

Čierne sieťové zariadenie s displejom a rôznymi tlačidlami a portmi. Vedľa ležia káble a zástrčka.

Multifunkčný displej napájacieho zdroja: Horný riadok zobrazuje napätie a prúd kanála 1, spodný riadok kanála 2.

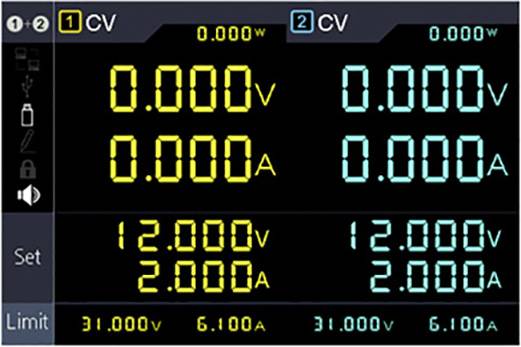

Digitálny displej s dvoma indikátormi napätia a prúdu. Vľavo: 0,000 V, 0,000 A; vpravo: 12,000 V, 2,000 A. Dole: 31,000 V, 6,100 A.

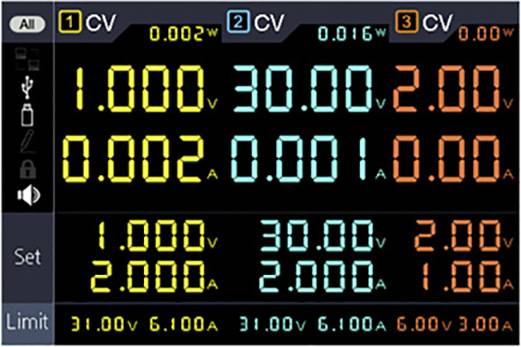

Digitálny displej zobrazuje rôzne hodnoty vrátane napätia (V), prúdu (A) a výkonu (W) pre tri kanály.

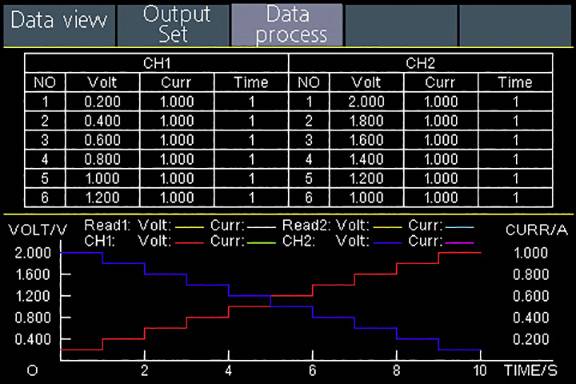

Tabuľka napäťových a prúdových hodnôt pre kanál 1 a kanál 2

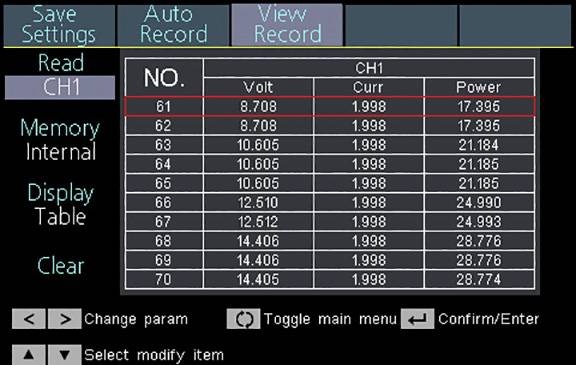

Obrázok zobrazuje displej zariadenia s tabuľkou, ktorá ukazuje namerané hodnoty. Stĺpce: č., Volt, Prúd a Výkon. Zvýraznený riadok: 'č. 61', 'Volt 8,708', 'Prúd 1,998', 'Výkon 17,395'.

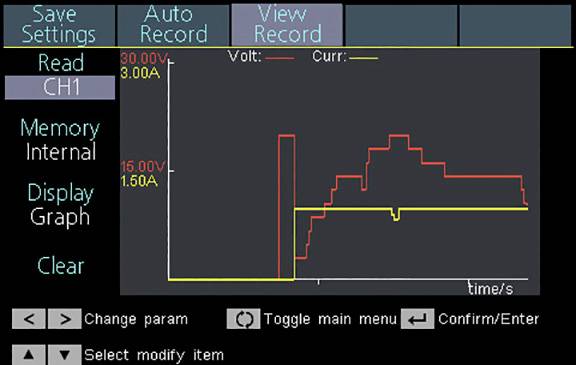

Diagram znázorňuje krivku napätia a prúdu v čase. Červená línia: napätie (do 30,00 V), žltá línia: prúd (do 3,00 A).

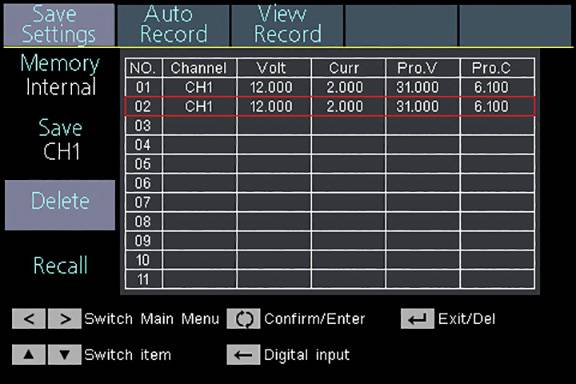

Obrazovka elektronického zariadenia zobrazuje tabuľku s nameranými hodnotami, kanálmi a napätím v ohnisku kanála CH1.

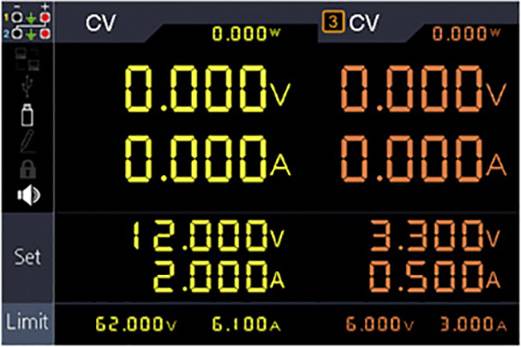

Digitálny displej multimetra zobrazuje napäťové hodnoty: 62,000 V a 6,100 A. Ďalšie hodnoty: 3,300 V, 0,500 A a iné merania.

1/18

Dodatočné informácie:

Datasheety: (PDF)

Okamžité doručenie: Ut 22. 9.

22 Ks

Počet

Celkom (405,69 € / kus)

405,69 €

bez DPH.

Doprava zadarmo

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Hlavné benefity

VOLTCRAFT DLP-3303 30 V/3 A 3-kanálový programovateľný jednosmerný zdroj (max. 198 W)

Tri nezávisle nastaviteľné kanály
Rozlíšenie výstupu: 1 mV / 1 mA
Nízke zvlnenie/šum
Až 100 skupinových časovačov
Prevádzkové režimy: jednoduchý, paralelný a sériový
Prepäťová/nadprúdová ochrana
Funkcia dataloggeru: zaznamenávanie výstupného napätia/výstupného prúdu a zobrazenie zaznamenaných údajov v tabuľke
Automatické chladenie
Rozhrania: USB, RS232 a LAN
Podporuje SCPI

Technické parametre

Typ: DLP-3303

Kategória výrobku: laboratórny zdroj s nastaviteľným napätím

Počet výstupov: 3 x

: 198 W

Technológia: riadené lineárne

Rozhranie: RS-232
USB
LAN

Vlastnosti: Funkcia Slave

Rozmer.: (d x š x v) 358 x 250 x 158 mm

: bez certifikátu

Vstupné napätie (offset): 240 V/AC

Hmotnosť: 9.8 kg

Výstupné napätie (max.): 30 V

Výstupné napätie (min.): 0 V

Výstupné napätie 2 (max.): 30 V

Výstupné napätie 2 (min.): 0 V

Výstupné napätie 3 (max.): 6 V

Výstupné napätie 3 (min.): 0 V

Výstupný prúd (max.): 3 A

Výstupný prúd (min.): 0 A

Výstupný prúd 2 (max.): 3 A

Výstupný prúd 2 (min.): 0 A

Výstupný prúd 3 (max.): 3 A

Výstupný prúd 3 (min.): 0 A

Pripojenie napájania: IEC 320 C14

Šírka: 250 mm

V: 158 mm

Dĺžka: 358 mm

Max. teplota: 40 °C

Min. teplota: 0 °C

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2619139 VOLTCRAFT DLP-3303 laboratórny zdroj s nastaviteľným napätím, 0 - 30 , 0 - 3 A, 198 W, RS-232, USB, LAN, Funkcia Slave,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2619139 VOLTCRAFT DLP-3303 laboratórny zdroj s nastaviteľným napätím, 0 - 30 , 0 - 3 A, 198 W, RS-232, USB, LAN, Funkcia Slave,

Informácie

Informácie 2619139 VOLTCRAFT DLP-3303 laboratórny zdroj s nastaviteľným napätím, 0 - 30 , 0 - 3 A, 198 W, RS-232, USB, LAN, Funkcia Slave,

Záručné podmienky

Záručné podmienky 2619139 VOLTCRAFT DLP-3303 laboratórny zdroj s nastaviteľným napätím, 0 - 30 , 0 - 3 A, 198 W, RS-232, USB, LAN, Funkcia Slave,

Na stiahnutie

Na stiahnutie 2619139 VOLTCRAFT DLP-3303 laboratórny zdroj s nastaviteľným napätím, 0 - 30 , 0 - 3 A, 198 W, RS-232, USB, LAN, Funkcia Slave,

Popis

Programovateľný zdroj jednosmerného prúdu
Napájací zdroj VOLTCRAFT DLP-3303 ponúka tri nezávisle programovateľné kanály pre jednosmerné napájanie. Samostatne, paralelne alebo sériovo je k dispozícii výkon až 198 W. Napätie je nastaviteľné v rozsahu 0 až 30 V, prúd v rozsahu 0 až 3 A. VOLTCRAFT DLP-3303 sa vyznačuje nízkym šumom a rozlíšením 1 mV / 1 mA.
Užitočné špeciálne funkcie
Voltcraft DLP-3303 je vybavený mnohými praktickými funkciami: Môžete zaznamenávať výstupné napätie a prúd a ukladať tieto hodnoty do tabuľky. Okrem toho je možné naprogramovať až 100 skupinových časovačov. Prehľadné ovládanie umožňuje 4" LC displej s vysokým rozlíšením (480 × 320 pixelov). Plynulú prevádzku zabezpečuje prepäťová a nadprúdová ochrana, ako aj automatické chladenie. Ako rozhrania sú k dispozícii USB, RS232 a LAN. Okrem toho Voltcraft DLP-3303 podporuje príkazy SCPI.
Rozsah dodávky
Okrem sieťového a USB napájacieho kábla je súčasťou dodávky aj 250V poistka.

Prevedenie

Farebný TFT displej s vysokým rozlíšením (480 x 320 pixelov) s uhlopriečkou 10,16 cm (4")
3kanálový výstup
Maximálny výkon: 198 W
Napätie: 0 - 30 V
Prúd: 0 - 3 A
Rozlíšenie: 1 mV / 1 mA
