VOLTCRAFT LCR-500 digitálne/y Merací mostík LCR, datalogger, CAT I, Displej (counts): 40000

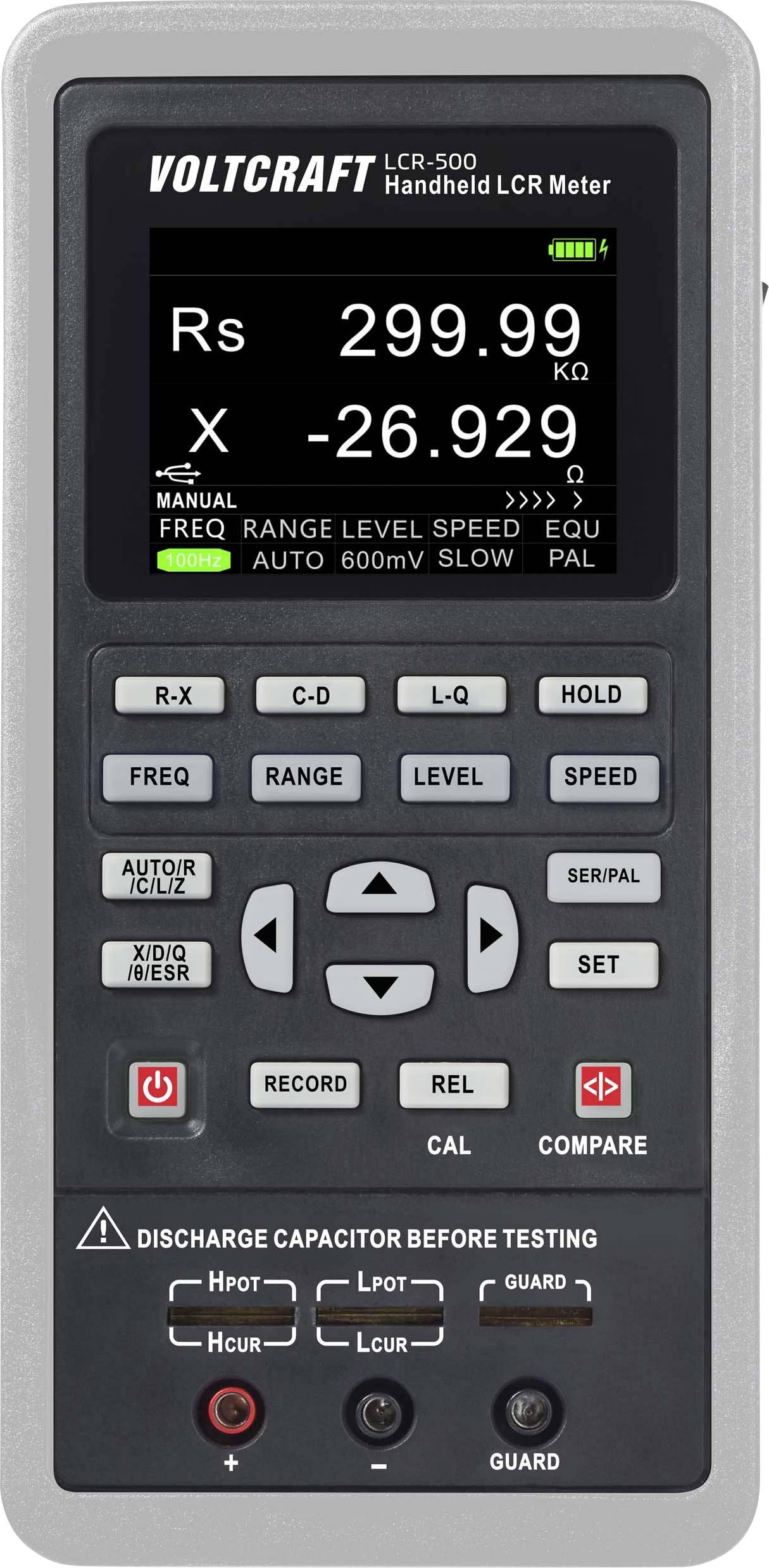

Prenosný LCR merací prístroj s displejom, ktorý zobrazuje odpor 299,99 kOhm a fázový uhol -26,929 stupňov. Ovládaný pomocou tlačidiel.

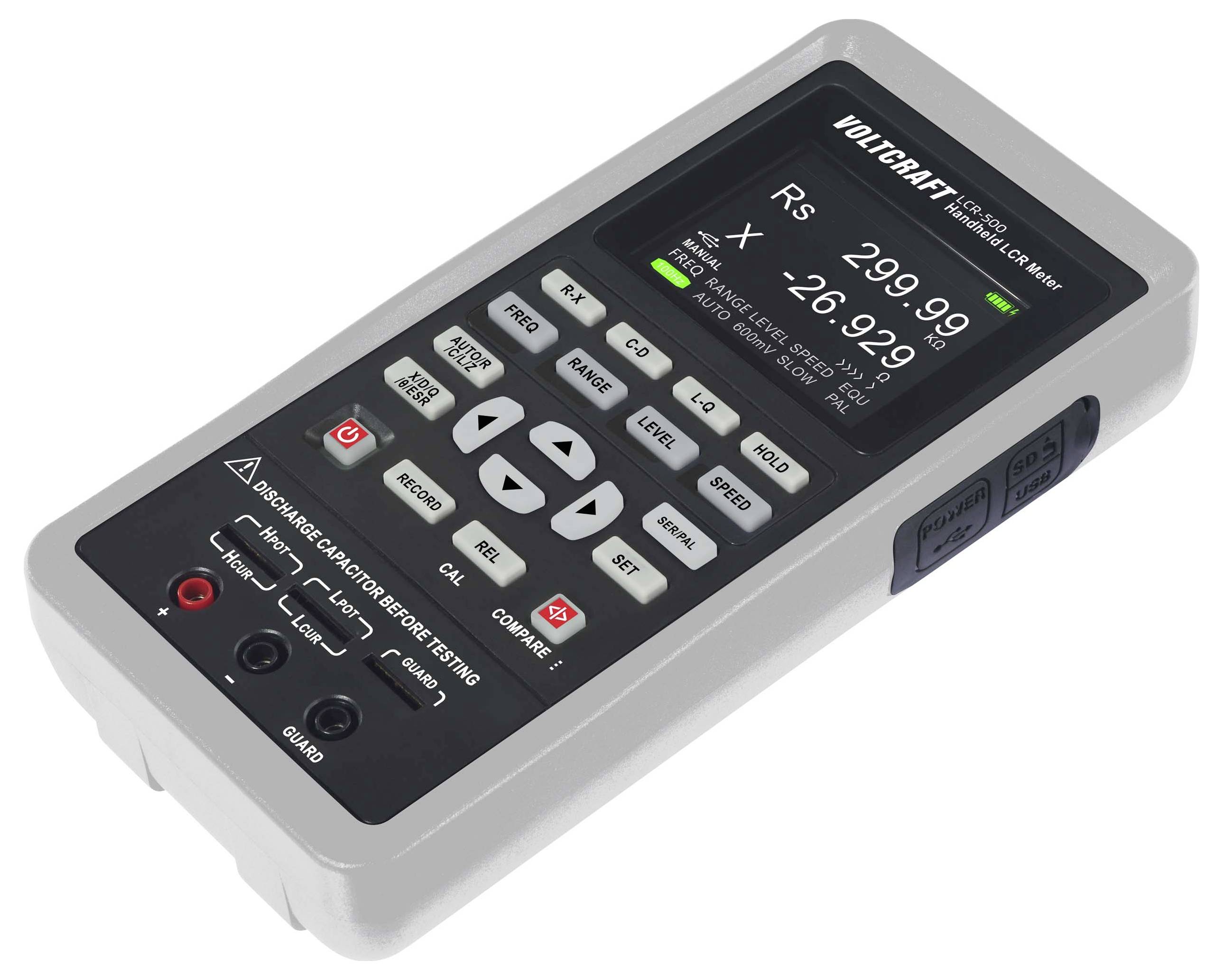

Ručný multimeter s digitálnym displejom a tlačidlami na meranie odporu, kapacity, indukčnosti a ďalších elektrických hodnôt.

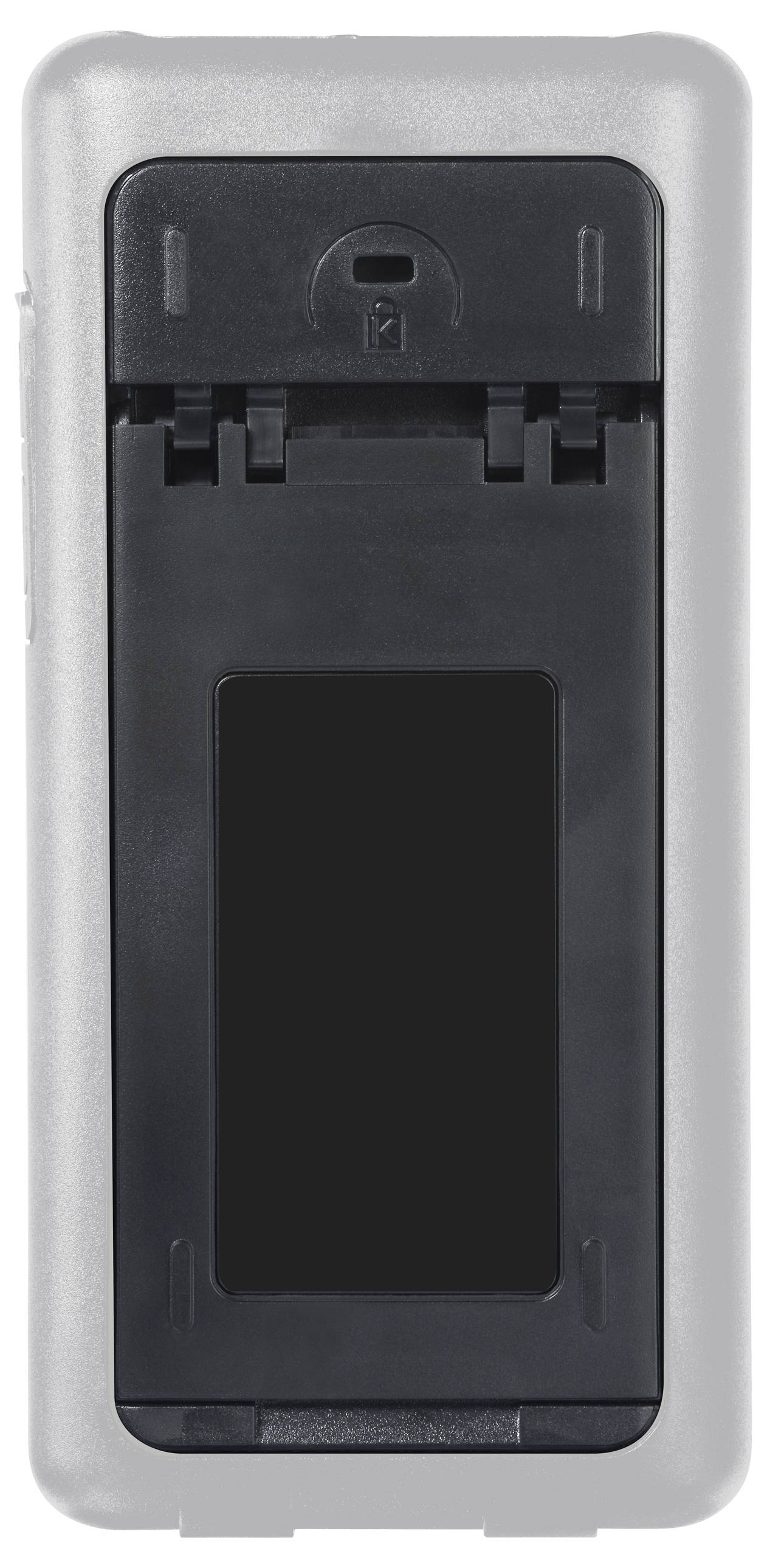

Zadná strana elektronického zariadenia, pravdepodobne diaľkového ovládača, s otvoreným priestorom pre batérie.

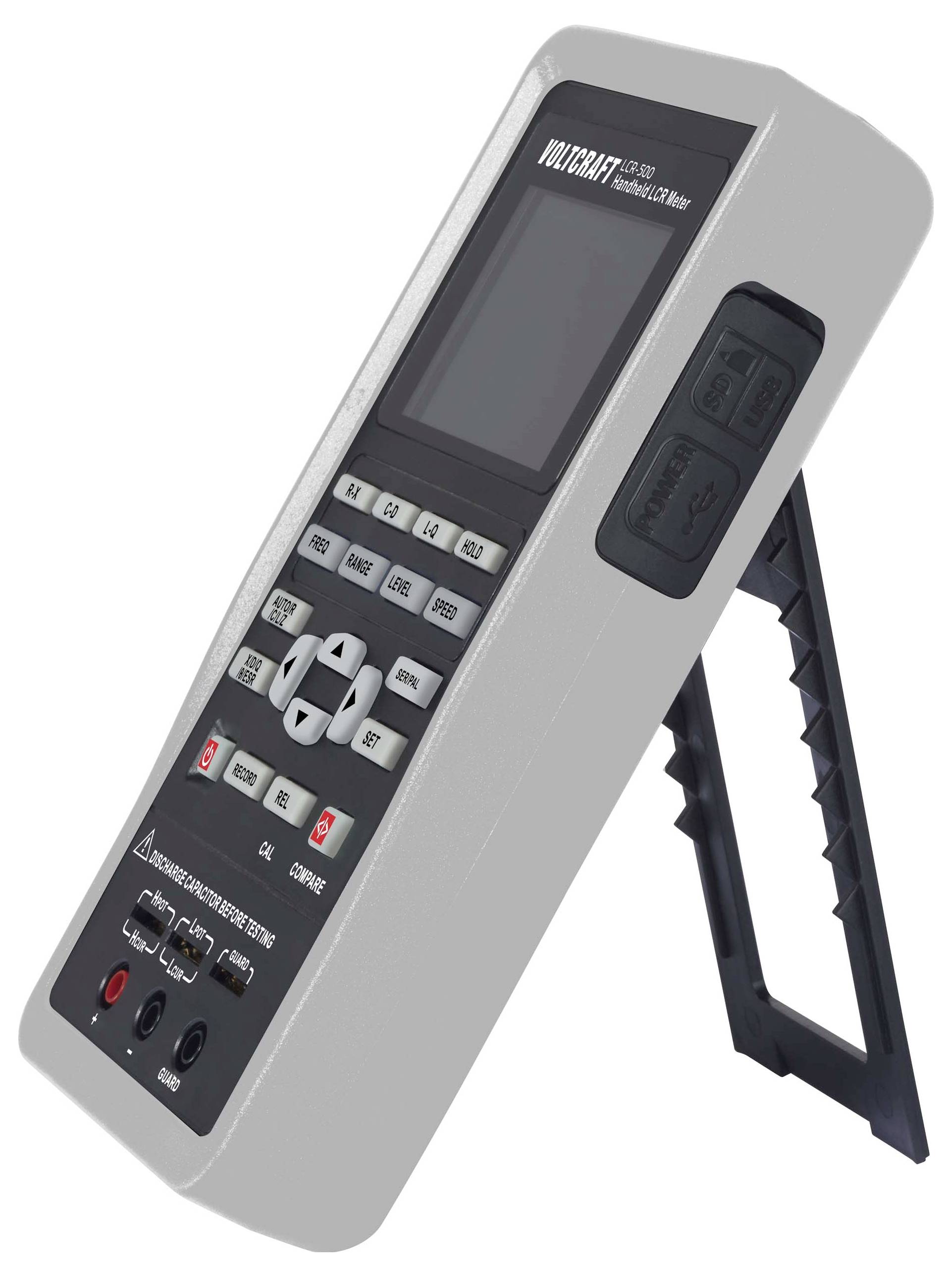

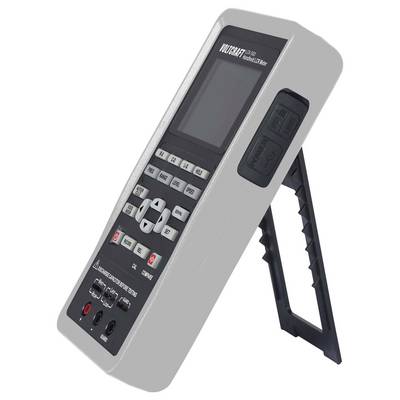

Prenosné elektronické zariadenie s obrazovkou a tlačidlami, umiestnené šikmo na sklopnom stojane, pravdepodobne meracie prístroj.

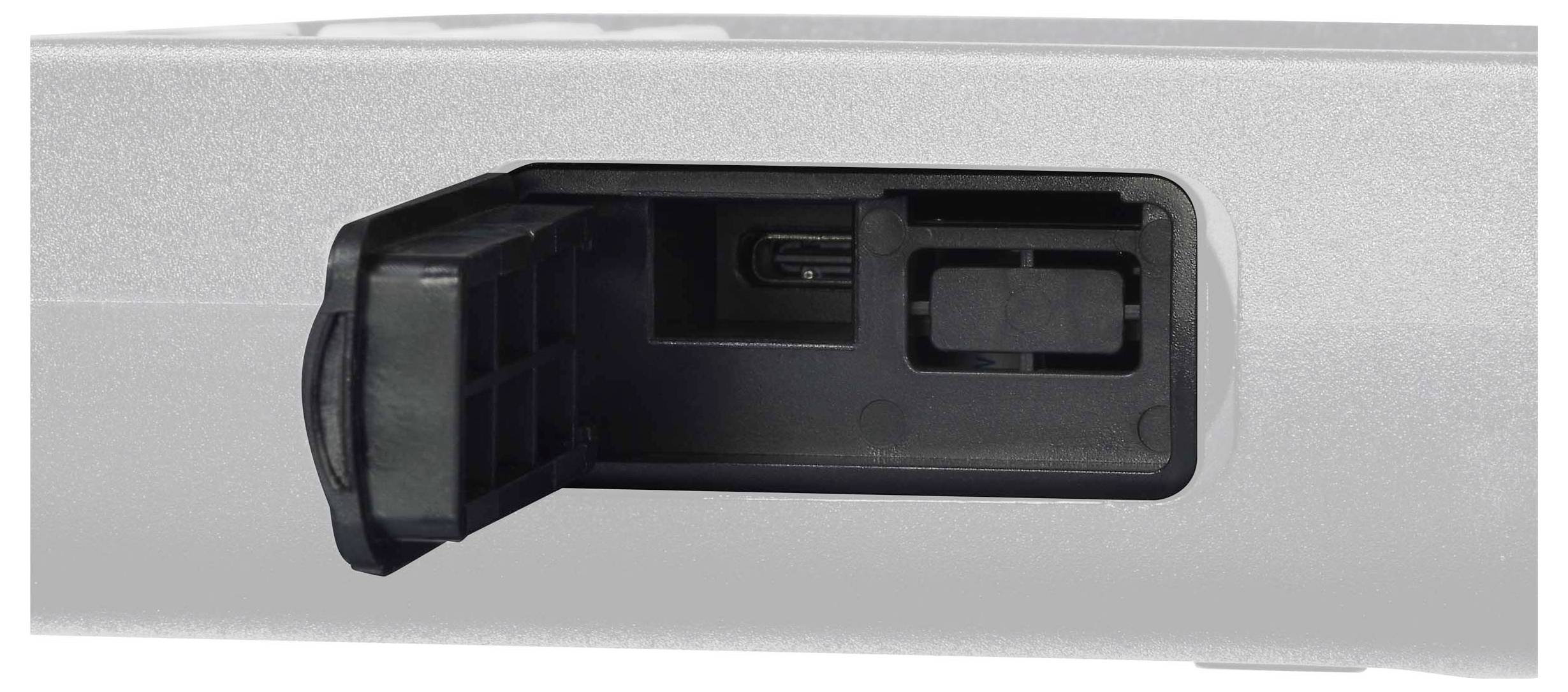

Otvorená záklopka zariadenia zobrazujúca USB port.

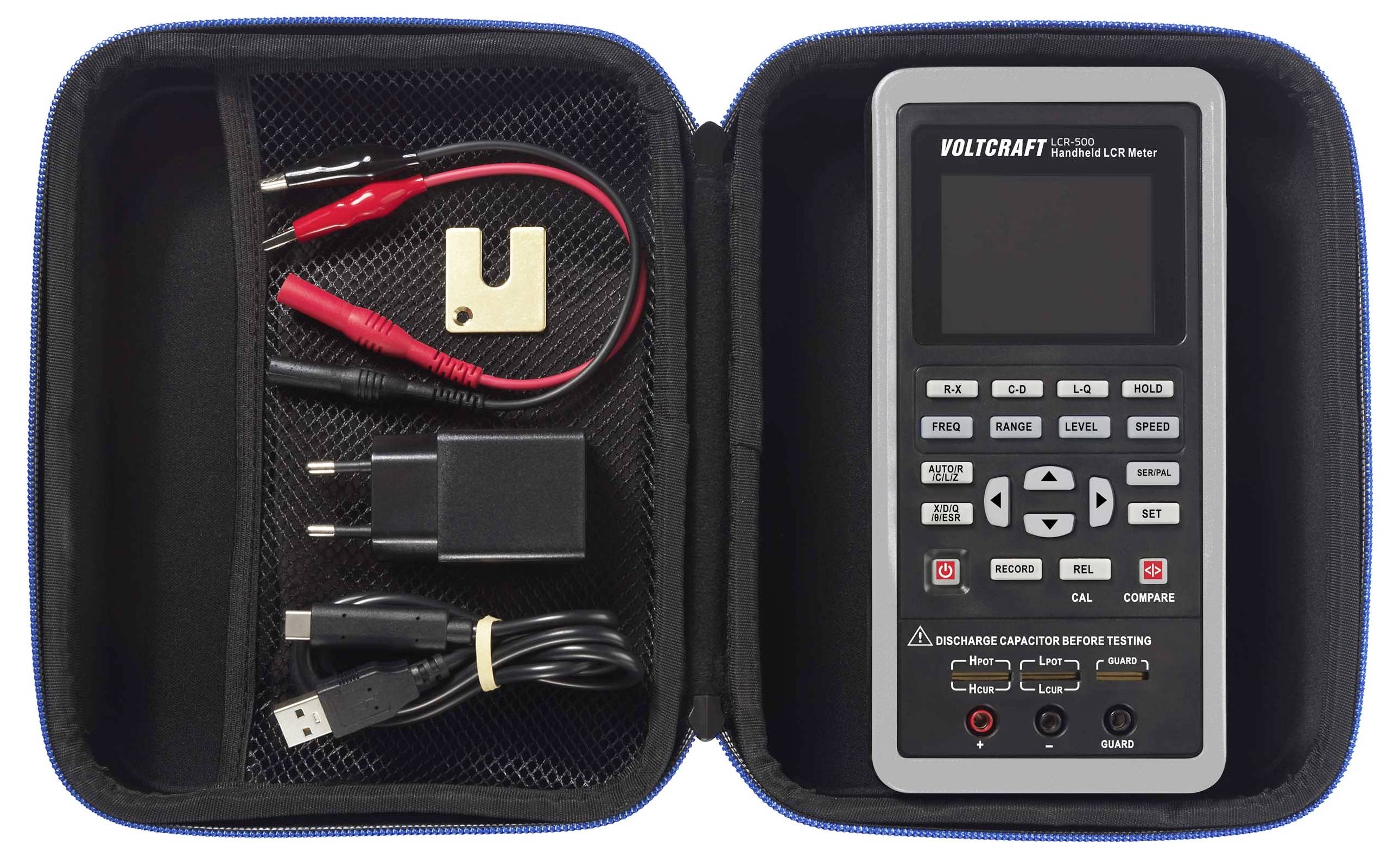

Prenosný LCR merací prístroj v otvorenej ochrannej obálke. Vľavo sa nachádzajú meracie káble a nabíjacie príslušenstvo.

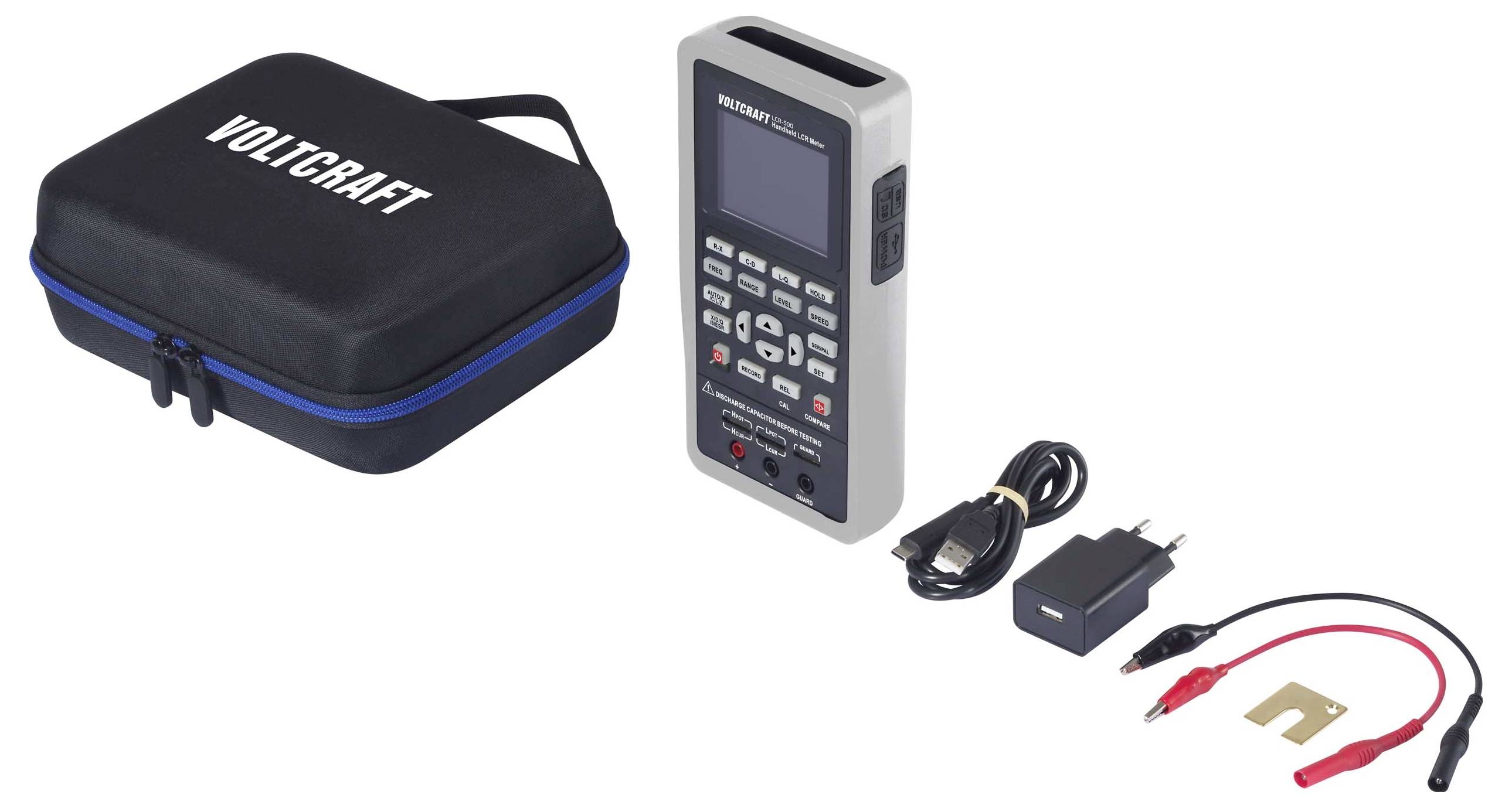

Elektronické meracie zariadenie s displejom a klávesnicou, nabíjačka, kábel a puzdro. Príslušenstvo pre presné elektrické merania.

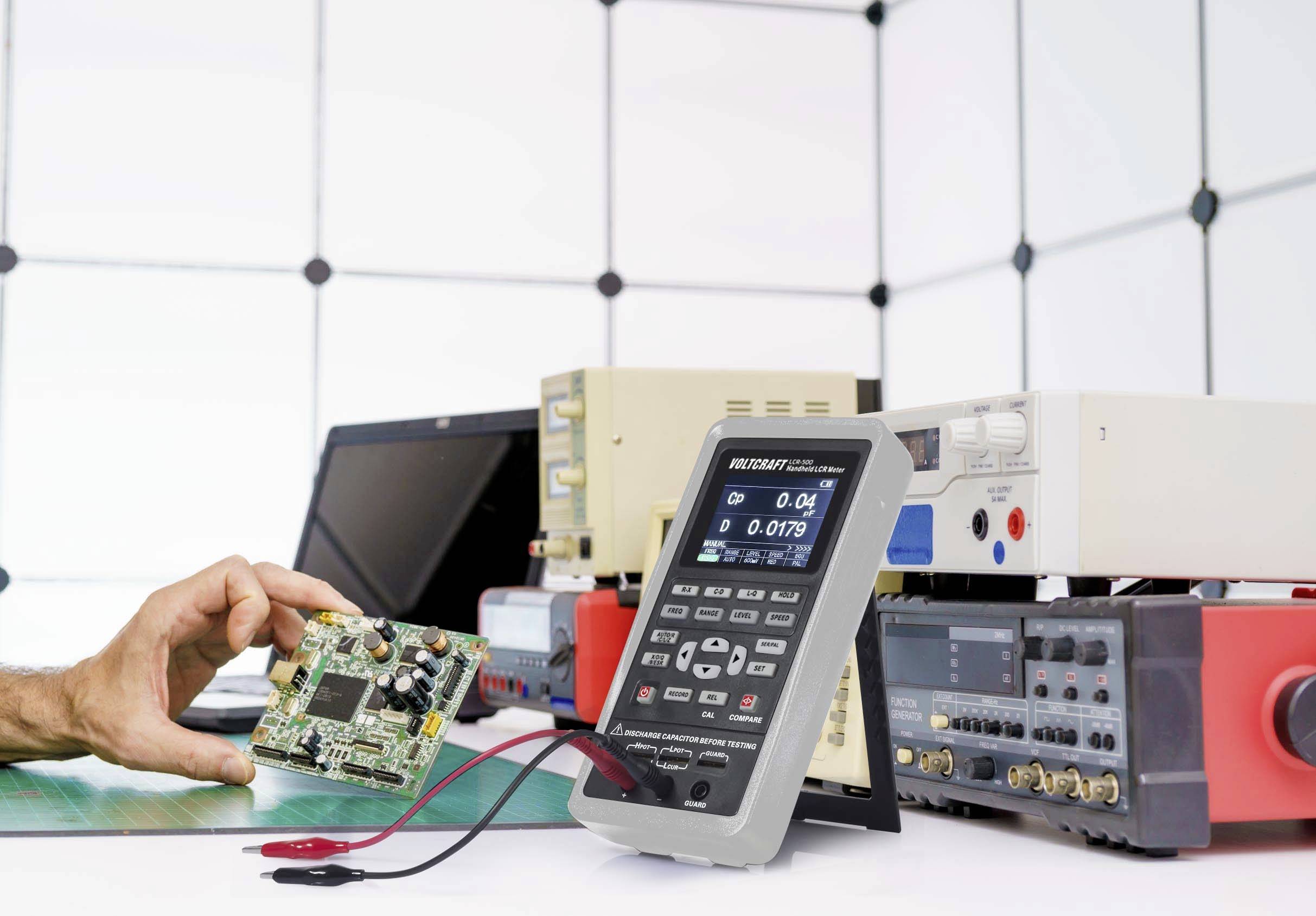

Osoba drží počítačovú dosku plošných spojov vedľa niekoľkých elektronických meracích prístrojov na stole. Ide o laboratórne prostredie.

1/8

Dodatočné informácie:

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

58 Ks

Počet

Celkom (280,49 € / kus)

280,49 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

VOLTCRAFTLCR-500 Digitálny displej meracieho mostíka LCR (počty): 40000

Ručný merač LCR
7,11 cm (2,8 palcový) farebný LCD TFT displej
40000 číslic
Odpor s presnosťou 0,25 %
Presnosť merania 0,4 %
10 voliteľných testovacích frekvencií
Testovacie parametre: Primárne a sekundárne
Manuálne a automatické merania
Nastaviteľná frekvencia merania: Vysoká (4-krát/s), Stredná (2-krát/s), Nízka (1-krát/s)
Kryt so stojanom

Technické parametre

Kategória výrobku: Merací mostík LCR

Rozsah merania odporu: 0 - 20 MΩ

Rozsah merania kapacity: 0 - 20 mF

Rozsah merania indukcia: 0 - 2000 H

Základná presnosť (±): 0.25 %

Rozhranie: 1 x USB 2.0

V: 199 mm

Šírka: 98 mm

Dĺžka: 40 mm

Hmotnosť: 600 g

: bez certifikátu

Kategória merania: CAT I

Typ: LCR-500

Displej: digitálne/y

Displej (counts): 40000

Rozmer.: (d x š x v) 40 x 98 x 199 mm

Frekvencia merania: 100 Hz – 100 kHz

Vlastnosti: datalogger

Rozhranie: krokosvorka

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3088970 VOLTCRAFT LCR-500 digitálne/y Merací mostík LCR, datalogger, CAT I, Displej (counts): 40000

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3088970 VOLTCRAFT LCR-500 digitálne/y Merací mostík LCR, datalogger, CAT I, Displej (counts): 40000

Záručné podmienky

Záručné podmienky 3088970 VOLTCRAFT LCR-500 digitálne/y Merací mostík LCR, datalogger, CAT I, Displej (counts): 40000

Na stiahnutie

Na stiahnutie 3088970 VOLTCRAFT LCR-500 digitálne/y Merací mostík LCR, datalogger, CAT I, Displej (counts): 40000

Popis

Meranie indukčnosti (L), kapacity (C) a odporu (R)
Vďaka kompaktnému dizajnu je Voltcraft LCR-500 vhodný nielen na testovanie súčiastok na pracovisku, ale toto praktické meracie zariadenie poskytuje presné výsledky rýchlo a spoľahlivo aj počas servisných a údržbárskych prác.
Variabilné parametre a presné výsledky merania
Pre všetky merania sú k dispozícii tri alebo päť pripojení. V závislosti od požiadaviek je možné vybrať desať testovacích frekvencií medzi 100 Hz a 100 kHz, ako aj rôzne primárne (C/L/R/Z) a sekundárne parametre (D/Q/X/theta/ESR). Frekvenciu merania je možné nastaviť: raz, dvakrát alebo štyrikrát za sekundu. Všetky merania je možné vykonávať manuálne aj automaticky. Pre dosiahnutie presných výsledkov merania je možné kalibráciu vykonať v podmienkach otvoreného aj skratovaného obvodu.
Hodnotenie betónu
Voltcraft LCR-500 určuje hodnoty s presnosťou 0,25 % pre meranie odporu a 0,4 % pre meranie kapacity. 2,8-palcový farebný LCD TFT displej zobrazuje výsledky merania s rozlíšením 40 000 impulzov. Všetky merania, výsledky a analýzy je možné zobraziť aj na počítači cez rozhranie USB.
Praktický spoločník
Či už na pracovnom stole alebo v rozvádzacej skrini: Vďaka praktickému stojanu je možné Voltcraft LCR-500 optimálne umiestniť kdekoľvek. Integrovaný držiak na opasok ponúka dostatok voľnosti pohybu, pretože merací prístroj je upevnený tak, aby nebol vibrujúci a nemohol spadnúť.
Dodávka s príslušenstvom
Okrem LCR metra obsahuje balenie aj dátový kábel typu C, napájací zdroj, pár testovacích káblov s banánkovými zástrčkami a krokosvorkami, skratovaciu dosku a návod na obsluhu.

Tento text bol preložený strojovo.

Prevedenie

Testovacie frekvencie: 100 Hz, 120 Hz, 400 Hz, 1 kHz, 10 kHz, 40 kHz, 50 kHz, 75 kHz, 100 kHz
Primárne parametre: C/L/R/Z
Sekundárne parametre: D/Q/X/theta/ESR
Frekvencia merania: Vysoká (4-krát/s), Stredná (2-krát/s), Nízka (1-krát/s)
Korekčné funkcie: Kalibrácia otvoreného obvodu, kalibrácia skratu
Meracie káble: 3 svorky / 5 svoriek, prepínateľné
Podporuje prevádzku a meranie cez PC
Funkcie nahrávania a analýzy
Držiak na opasok s dvojitou mechanickou ochranou, odolný voči nárazom a pádom

Rozsah dodávky

LCR meter
Dátový kábel typu C
Napájanie striedavým prúdom
1 pár testovacích káblov s červeno-čiernym banánkovým konektorom a krokosvorkou
skratová doska
návod na použitie.
CD
taška na prenos
