Name: Výstupný izolačný zosilňovač Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 1 ks
Brand: Phoenix Contact
SKU: 3582751
Availability: SoldOut

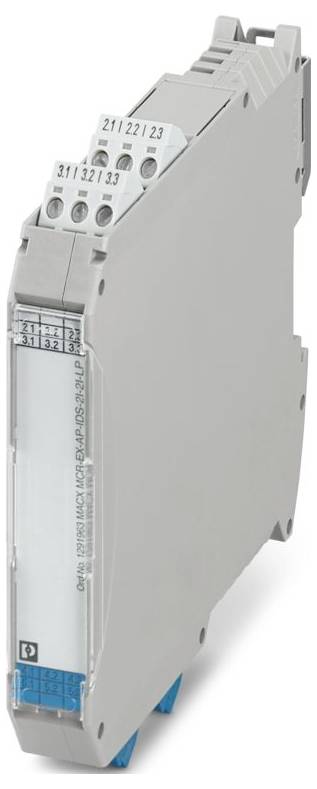

Výstupný izolačný zosilňovač Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 1 ks-0

Ilustračný obrázok

Kategória výrobku

deliace zosilňovač

Vstupný signál max. (Prúd)

40 mA

Typ

MACX MCR-EX-AP-IDS-2I-2I-LP

Rozmer.

(d x š x v) 113.7 x 17.5 x 112.5 mm

Pripojenie

skrutkovací

Datasheety: (PDF)

Nie je k dispozícii

Celkom (399,00 € / kus)

399,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: MACX Analog
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,5 Nm ... 0,6 Nm
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14
Šírka: 17,5 mm
výška 112,5 mm
Hĺbka: 113,7 mm
Trieda horľavosti podľa UL 94: V0
Materiál puzdra: PA 6.6
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: IP20 (svorky); IP30 (kryt)
Teplota okolia (prevádzka): -20 °C ... 70 °C (samostatná jednotka: montážna poloha ľubovoľná); -20 °C ... 70 °C (skupinová montáž: vertikálna montážna lišta bez cirkulácie vzduchu); -20 °C ... 70 °C (skupinová montáž: vertikálna montážna lišta s cirkulujúcim vzduchom); -20 °C ... 70 °C (skupinová montáž: horizontálna montážna lišta bez cirkulácie vzduchu); -20 °C ... 70 °C (skupinová montáž: horizontálna montážna lišta s recirkuláciou vzduchu)
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC/EN 60079-11
Typ montáže: NS 35/15, NS 35/7,5
Prípustná vlhkosť (prevádzková): ≤ 95 % (bez kondenzácie)
Dĺžka odizolovania: 7 mm
Montážna poloha: vertikálna, horizontálna
Poznámka týkajúca sa prevádzky: Podmienky inštalácie ovplyvňujú okolitú teplotu.
Pozrite si, prosím, návod na obsluhu.
Maximálna vnútorná indukčnosť Li: zanedbateľná
ATEX: ATEX
IECEx: IECEx
Identifikácia: 3
Stratový výkon: ≤ 0,2 W (pri 20 mA, na kanál); ≤ 0,6 W (pri 40 mA, na kanál)
Rozsah napájacieho napätia: napájané slučkou, nie je potrebné externé napájanie
Poznámka k aplikácii: Presnosť, typické hodnoty v % z meracieho rozsahu (20 mA) pri UN, 23 °C
Elektromagnetická kompatibilita: Testované podľa nasledujúcich noriem a predpisov: EN 61326-1 Priemyselné použitie, NAMUR NE 21
Podporované protokoly: transparentný HART
Galvanické oddelenie medzi vstupom a výstupom: áno
Dodávka: Dodávka
Počet kanálov: 2
Ochrana proti prepólovaniu: áno
Popis výstupu: iskrovo bezpečný
Menovité izolačné napätie: 375 VSS
Skúšobné napätie: 500 V (50 Hz, 60 s)
Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
Maximálne výstupné napätie Uo: 25 V
Maximálny výstupný prúd Io: 99 mA
Maximálny výstupný výkon Po: 613 mW
Maximálne bezpečnostné napätie: 253 V AC
Zaťaženie/Výstupný prúdový výstup: ≤ 800 Ω (20 mA)
Počet východov: 2
Galvanické oddelenie: 4-cestné oddelenie
Typický teplotný koeficient: ≤ 0,1 % (10 K)
Dátová komunikácia (bypass): Dátová komunikácia (bypass)
Vstupný signálový prúd: 0 mA ... 20 mA; 4 mA ... 20 mA (s HART); 0 mA ... 40 mA (prevádzkový rozsah)
Výstupný signálový prúd: 0 mA ... 20 mA; 4 mA ... 20 mA (s HART); 0 mA ... 40 mA (prevádzkový rozsah)
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Počet vchodov: 2
Ex-inštalácia (EPL): Gc
Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11
Galvanické oddelenie Vstup 1 / Vstup 2: Galvanické oddelenie Vstup 1 / Vstup 2
Obvody Ex i (EPL): Ga; Da; Ma
Maximálna vnútorná kapacita Ci: zanedbateľná
Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
Správanie pri prenose signálu: Vstup = Výstup
Galvanické oddelenie výstupu 1 / výstupu 2: Galvanické oddelenie výstupu 1 / výstupu 2
IIA (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 28 mH / 2,97 µF
IIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 2,5 mH / 110 nF
I (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 46 mH / 4,87 µF
Signál: Prúd: Signál: Prúd
IIB (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 11 mH / 840 nF
Napätie naprázdno: 25 V
Detekcia poruchy vedenia: 0 mA (prerušenie vedenia); ≤ 1 mA (správanie vstupného prúdu)
Pokles napätia: 1 V (konštantný)
Chyba linearity: ≤ 0,25 % (pri zaťažení = 0 Ω)

Typ: MACX MCR-EX-AP-IDS-2I-2I-LP

Kategória výrobku: deliace zosilňovač

Vstupný signál max. (Prúd): 40 mA

Rozmer.: (d x š x v) 113.7 x 17.5 x 112.5 mm

Pripojenie: skrutkovací

Výstupný signál (prúd): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Vstupný signál (prúd): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Obsah: 1 ks

Šírka: 17.5 mm

V: 112.5 mm

Dĺžka: 113.7 mm

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -20 °C

Napájacie napätie U (B): schleifengespeist. keine externe Versorgung notwendig

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Prierez pevný (min.): 0.2 mm²

Hĺbka: 113.7 mm

: IP20

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3582751 Výstupný izolačný zosilňovač Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3582751 Výstupný izolačný zosilňovač Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 1 ks

Popis

Výstupný oddeľovací transformátor Ex i izoluje a prenáša 0 mA / 4 mA ... Signály 20 mA sú iskrovo bezpečné v nebezpečných priestoroch. Vhodné pre detektory požiaru a plynu. Počet kanálov: 2, transparentný HART, napätie naprázdno: 25 V, štandardná konfigurácia, napájanie zo slučky, 4-cestná izolácia, úroveň integrity bezpečnosti (SIL, IEC 61508): 3, skrutkové svorky

Tento text bol preložený strojovo.
