Walther Werke 98603210 nabíjacia stanica Wallbox 32 A, 22 kW, výstupů 2, 98603210
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Typ napájacieho napätia: AC
- Materiál puzdra: oceľ
- Vhodné na montáž na stenu: áno
- Štandard mobilnej komunikácie 4G (LTE): nie
- S displejom: nie
- frekvencia 50 Hz.
- Kompatibilné s Apple HomeKit: nie
- Kompatibilné s Amazon Alexa: nie
- Kompatibilné s Google Assistant: nie
- Podpora IFTTT: nie
- Vhodné na montáž na podlahu: nie
- Vstupné napätie: 400 V
- Menovitý príkon: 22 kW
- Výstupné napätie DC: 0 V
- Výstupné napätie AC 50 Hz: 400 V
- Výstupné napätie AC 60 Hz: 0 V
- Maximálny výstupný prúd AC 50 Hz: 32 A
- Počet nabíjacích bodov: 2
- Maximálny výkon na nabíjaciu stanicu: 22 kW
- Vhodné na montáž na potrubie: nie
- Prenosné: nie
- Počet nabíjacích zásuviek typu 2: 2
- S domovou prípojkou (HAK): nie
- S modulom prepäťovej ochrany: nie
- Počet prúdových chráničov typu A: 2
- Nabíjací kábel trvalo uzamykateľný k nabíjacej stanici: áno
- Detekcia poruchového jednosmerného prúdu: áno
- Detekcia zvárania stýkača: áno
- S ističom: nie
- Možnosť prepojenia do siete ako master: áno
- Možno pripojiť k sieti ako extender: áno
- Sieťové pripojenie cez LAN: áno
- Možnosť pripojenia cez Wi-Fi: nie
- Štandard mobilnej siete 5G: nie
- S meračom energie: áno
- S kľúčovým spínačom: nie
- S integrovanou čítačkou RFID kariet: áno
- NFC (komunikácia na blízky dosah): áno
- Integrované riadenie statického zaťaženia: áno
- Vhodné pre dynamické riadenie záťaže: áno
- Verzia protokolu Open Charge Point Protocol (OCPP): 1.6
- Zapojte a nabíjajte (ISO 15118): áno
- Ovládanie a konfigurácia cez aplikáciu: nie
- Export histórie nabíjania: áno
- Backend v cene: nie
- S meračom energie v súlade s MID: áno
- V súlade so zákonom o kalibrácii: nie
- Kategória výrobku
nabíjacia stanica Wallbox
- Nabíjací prúd
32 A
- Počet konektorov
2
- Nabíjací výkon
22 kW
- Počet fáz
3 fázy
- Menovité napätie
400 V
IP54
IK10

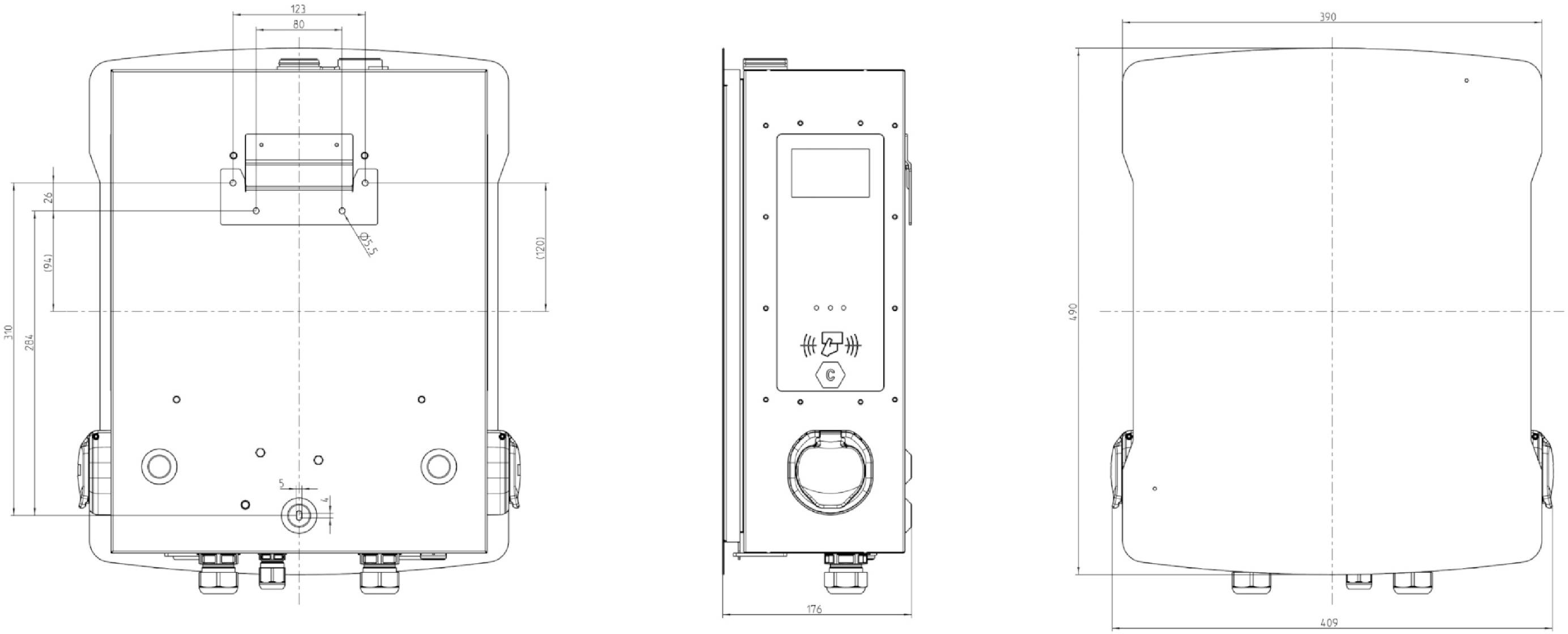

- Šírka
390 mm
- V
490 mm
- Hĺbka
175 mm
Na stiahnutie
Datasheet
Datasheet 3836281 Walther Werke 98603210 nabíjacia stanica Wallbox 32 A, 22 kW, výstupů 2, 98603210
Datasheet 3836281 Walther Werke 98603210 nabíjacia stanica Wallbox 32 A, 22 kW, výstupů 2, 98603210
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3836281 Walther Werke 98603210 nabíjacia stanica Wallbox 32 A, 22 kW, výstupů 2, 98603210
Popis
WALTHER Wallbox smartEVO duo Vlastnosti: Nabíjanie v režime 3 podľa IEC 61851, 2x nabíjacie zásuvky typu 2 (režim 3), nabíjací výkon na nabíjací bod až do 22 kW, 3 stavové LED diódy na bočnom paneli na zobrazenie aktuálneho stavu nabíjacieho bodu, autentifikácia pomocou bočného RFID panela, komunikácia Powerline (PLC) podľa ISO 15118 umožňuje funkciu Plug & Charge, pripojenie k systémom energetického manažmentu cez Modbus TCP alebo EEBUS, pripojenie k riadeniu IPD a správcovi IPD, ako aj ku komunikačnému protokolu SMA (SEMP), integrovaný webový server na aktualizácie verzií firmvéru a ovládanie/údržbu prostredníctvom vzdialeného prístupu. Ethernetové rozhranie vrátane modulu AMJ na pripojenie k trvalo nainštalovanému dátovému káblu; viditeľný merač energie (s certifikáciou MID) pre každú nabíjaciu stanicu; Funkcia inteligentnej siete prostredníctvom OCPP 1.6 (JSON); Lokálna dynamická správa záťaže (DLM) vrátane detekcie nevyváženej záťaže (fázovo presná regulácia) dostupného nabíjacieho výkonu s až 250 nabíjacími stanicami; Pre každú nabíjaciu stanicu: Trvalé monitorovanie PE; Monitorovanie zvyškového prúdu 6 mA DC a prúdový chránič typu A; Detekcia zvarenia stýkača; Integrované 2-stupňové monitorovanie teploty. Robustné a poveternostným vplyvom odolné puzdro. Pozinkované oceľové plechové puzdro s práškovou farbou v železno-sľudovej sivej farbe (DB703). Uzamykateľné dvere v elegantnom dizajne. Max. pripojenie napájacieho vedenia pre NYY-J 2x5x10 mm². Priame pripojenie k prúdovému chrániču. Dodávané príslušenstvo: 2 RFID karty Mifare-Desfire EV1, 1 kľúč, 1 nástenný držiak, 1 modul AMJ, montážne skrutky, vŕtacia šablóna, Stručný návod.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
