Walther Werke 98603214 nabíjacia stanica Wallbox 22 kW, výstupů 2, 98603214
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Materiál puzdra: oceľ
- Štandard mobilnej komunikácie 4G (LTE): áno
- S displejom: nie
- frekvencia 50 Hz.
- Kompatibilné s Apple HomeKit: nie
- Kompatibilné s Amazon Alexa: nie
- Kompatibilné s Google Assistant: nie
- Podpora IFTTT: nie
- Vstupné napätie: 400 V
- Menovitý príkon: 22 kW
- Počet nabíjacích bodov: 2
- Maximálny výkon na nabíjaciu stanicu: 22 kW
- Počet nabíjacích zásuviek typu 2: 2
- S domovou prípojkou (HAK): nie
- Počet prúdových chráničov typu A: 2
- Nabíjací kábel trvalo uzamykateľný k nabíjacej stanici: nie
- Detekcia poruchového jednosmerného prúdu: áno
- Detekcia zvárania stýkača: áno
- S ističom: nie
- Možnosť prepojenia do siete ako master: áno
- Možno pripojiť do siete ako extender: nie
- Sieťové pripojenie cez LAN: áno
- Možnosť pripojenia cez Wi-Fi: nie
- Štandard mobilnej siete 5G: nie
- S meračom energie: áno
- S kľúčovým spínačom: nie
- S integrovanou čítačkou RFID kariet: áno
- NFC (komunikácia na blízky dosah): áno
- Integrované riadenie statického zaťaženia: áno
- Vhodné pre dynamické riadenie záťaže: áno
- Verzia protokolu Open Charge Point Protocol (OCPP): 1.6
- Zapojte a nabíjajte (ISO 15118): áno
- Ovládanie a konfigurácia cez aplikáciu: nie
- Export histórie nabíjania: áno
- Backend v cene: nie
- S meračom energie v súlade s MID: áno
- V súlade so zákonom o kalibrácii: nie
- Kategória výrobku
nabíjacia stanica Wallbox
- Počet konektorov
2
- Nabíjací výkon
22 kW
- Počet fáz
3 fázy
IP54
IK10

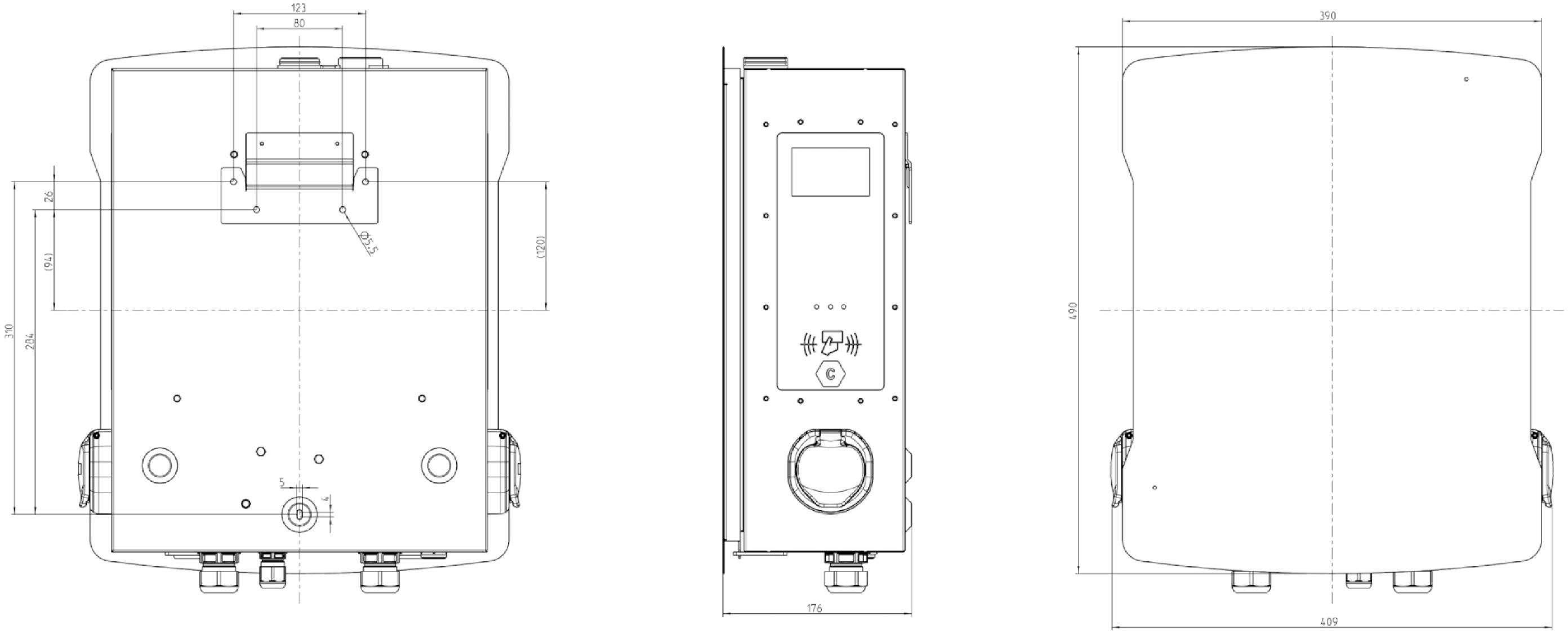

- Šírka
390 mm
- V
490 mm
- Hĺbka
175 mm
Na stiahnutie
Datasheet
Datasheet 3836306 Walther Werke 98603214 nabíjacia stanica Wallbox 22 kW, výstupů 2, 98603214
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3836306 Walther Werke 98603214 nabíjacia stanica Wallbox 22 kW, výstupů 2, 98603214
Popis
WALTHER Wallbox smartEVO duo connect Vlastnosti: Nabíjanie v režime 3 podľa IEC 61851, 2x nabíjacie zásuvky typu 2 (režim 3), nabíjací výkon na nabíjací bod až do 22 kW, 3 stavové LED diódy na bočnom paneli na zobrazenie aktuálneho stavu nabíjacieho bodu, autentifikácia pomocou bočného RFID panela, Powerline Communication (PLC) podľa ISO 15118 umožňuje funkciu Plug & Charge, pripojenie k systémom energetického manažmentu cez Modbus TCP alebo EEBUS, pripojenie k riadeniu IPD a správcovi IPD, ako aj ku komunikačnému protokolu SMA (SEMP), integrovaný webový server na aktualizácie verzií firmvéru a ovládanie/údržbu prostredníctvom vzdialeného prístupu. Ethernetové rozhranie vrátane modulu AMJ na pripojenie k trvalo nainštalovanému dátovému káblu; viditeľný merač energie (s certifikáciou MID) pre každú nabíjaciu stanicu; funkcia inteligentnej siete prostredníctvom OCPP 1.6 (JSON); integrované 4G modemy (microsim) na pripojenie k backendovým a roamingovým platformám rôznych poskytovateľov (napr. IPD connect). Lokálne dynamické riadenie záťaže (DLM) vrátane detekcie nevyváženého zaťaženia (fázovo presné riadenie) dostupného nabíjacieho výkonu s až 250 nabíjacími bodmi. Na každý nabíjací bod: Trvalé monitorovanie PE, monitorovanie zvyškového prúdu 6 mA DC a prúdový chránič typu A, detekcia zvarenia stýkača, integrované 2-stupňové monitorovanie teploty. Robustné a poveternostne odolné puzdro. Pozinkované oceľové plechové puzdro s práškovou farbou v sivej farbe (DB703). Uzamykateľné dvere v elegantnom dizajne. Max. pripojenie napájacieho vedenia pre NYY-J 2x5x10 mm². Priame pripojenie k prúdovému chrániču. Dodávané príslušenstvo: 2 RFID karty Mifare-Desfire EV1, 1 kľúč, 1 nástenný držiak, 1 modul AMJ, montážne skrutky, vŕtacia šablóna, Stručný návod.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
