Name: Weidmüller 1003200000 vložka pinového konektora RockStar® HDC HQ 17 + PE krimpované 1 ks
Brand: Weidmüller
SKU: 195485
Availability: BackOrder

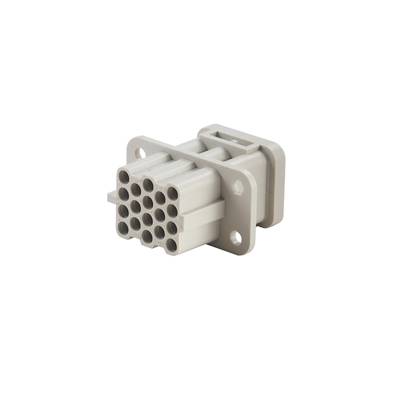

Biely, obdĺžnikový viacnásobný konektor s viacerými vývodmi, vhodný pre priemyselné alebo elektronické aplikácie.

Kategória výrobku

vložka pinového konektora

Pripojenie

krimpované

Rad

RockStar® HDC HQ

Vlastnosti

sa zliatinou medi

Počet kontaktov

17 + PE

Datasheety: (PDF)

Doručenie: Ut 27. 10.

5 Ks

Zobraziť alternatívy

Počet

Celkom (5,99 € / kus)

5,99 €

s DPH

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vložka do kolíka

HDC HQ 17 FC

Technické parametre

Čistá hmotnosť: 14 g
Limitná teplota: -40 ° C ... 125 °C
Izolačný odpor: 1010 Ω
Stupeň znečistenia: 2
Šírka: 22,4 mm
výška 36,7 mm
Hĺbka: 41,6 mm
Výška zásuvky: 36,7 mm
Dĺžka základne: 41,6 mm
Veľkosť rámu: HQ
Séria: HQ
Menovité napätie (DIN EN 61984): 250 V
Menovité napätie podľa UL / CSA: 600 V AC / DC
Menovité impulzné napätie (DIN EN 61984): 4 kV
Menovitý prúd (DIN EN 61984): 10 A
Trieda horľavosti podľa UL 94: V-0
Objemový odpor: ≤ 4 mΩ
Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
Skupina izolačných materiálov: IIIa
Párovacie cykly Ag: ≥ 500
Párovacie cykly Au: ≥ 500
Typ pripojenia PE: krimpovacie pripojenie
Prierez vodičov AWG (PE), max.: AWG 14
Prierez vodiča AWG (PE), min.: AWG 26
Odizolovacia dĺžka menovitého spojenia: 8 mm
Dĺžka odizolovania Pripojenie PE: 8 mm

Kategória výrobku: vložka pinového konektora

Rad: RockStar® HDC HQ

Vlastnosti: sa zliatinou medi

Pripojenie: krimpované

Počet kontaktov: 17 + PE

Prierez vodiča (max.): 2.5 mm²

Pólov: 17

Prierez vodiča (min.): 0.14 mm²

Obsah: 1 ks

Počet pólov: áno

: 22.4

: 36.7 mm

: 41.6 mm

: 250 V

: 17

: Bus

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Silver

: 2

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: ÁNO

: Other copper alloys

: 10 A

: Thermoplastic

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Pripojenie

Kategória výrobku

Weidmüller 1003200000 vložka pinového konektora RockStar® HDC HQ 17 + PE krimpované 1 ks

Objednávacie číslo:195485

Doručenie: Ut 27. 10.

5 KsConrad Electronic

Tento produkt

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

5,99 €^*

Weidmüller 1003160000 vložka pinového konektora RockStar® HDC HQ 4 + 2 + PE krimpované 1 ks

Objednávacie číslo:195481

Doručenie: Ut 27. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

5,99 €^*

Weidmüller 1003170000 vložka pinového konektora RockStar® HDC HQ 4 + 2 + PE krimpované 1 ks

Objednávacie číslo:195482

Doručenie: Ut 27. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

9,49 €^*

Weidmüller 1003180000 vložka pinového konektora RockStar® HDC HQ 7 + PE krimpované 1 ks

Objednávacie číslo:195483

Doručenie: Ut 27. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

20,99 €^*

Weidmüller 1003190000 vložka pinového konektora RockStar® HDC HQ 7 + PE krimpované 1 ks

Objednávacie číslo:195484

Doručenie: Ut 27. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

19,99 €^*

Weidmüller 1003210000 vložka pinového konektora RockStar® HDC HQ 17 + PE krimpované 1 ks

Objednávacie číslo:195486

Doručenie: Ut 27. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

8,49 €^*

Weidmüller 1498700000 vložka pinového konektora RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:202767

Doručenie: Ut 27. 10.

5 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

42,99 €^*

Weidmüller 1498800000 vložka pinového konektora RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:202768

Doručenie: Ut 27. 10.

5 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

36,99 €^*

Weidmüller 1498900000 konektorová vložka, zásuvka RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:202769

Doručenie: Ut 27. 10.

5 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

42,99 €^*

Weidmüller 1499000000 konektorová vložka, zásuvka RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:321942

Doručenie: Ut 27. 10.

5 Set(y)Conrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

36,99 €^*

Na stiahnutie

Datasheet

Datasheet 195485 Weidmüller 1003200000 vložka pinového konektora RockStar® HDC HQ 17 + PE krimpované 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 195485 Weidmüller 1003200000 vložka pinového konektora RockStar® HDC HQ 17 + PE krimpované 1 ks

Popis

Vložka do kolíka. Vložka HDC, zásuvka, 250 V, 10 A, počet pólov: 17, krimpovacie pripojenie, veľkosť: HQ. Séria HQ - malé rozmery a napriek tomu veľké. Elektrické parametre hovoria samy za seba. Tiež tu môžu byť použité osvedčené HD krimpovacie kontakty. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Počet pólov: 17 (+ PE), menovitý prúd: 10 A, menovité napätie: 250 V, menovité napätie podľa UL / CSA: 600 V AC / DC. Krimpovacie ukončenie.

Tento text bol preložený strojovo.
