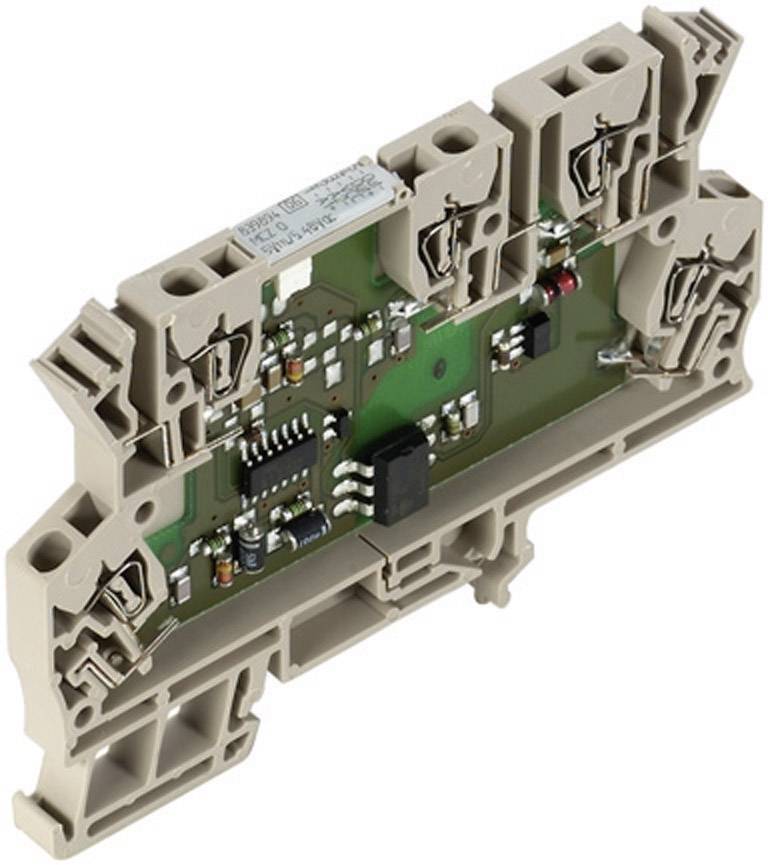

Weidmüller Opto väzobné relé 8324610000-1 Spínacie napätie (max.): 5 V/DC 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Opto väzobné relé
Riadiace napätie (min.)
24 V/DC
Riadiace napätie (max.)
24 V/DC
Spínacie napätie (max.)
5 V/DC
Typ
MCZ O 24VDC
Datasheety: (PDF)
10 Ks
Počet
Celkom (48,77 € / kus)
48,77 €
bez DPH.
Už len 10 Ks skladom!
Technické parametre
- Skladovacia teplota, max.: 60 °C
- Skladovacia teplota, min.: -40 °C
- Stavový displej: LED zelená
- Oneskorenie zapnutia: 1 µs (pri 20 V DC)
- Oneskorenie vypnutia: 2,5 µs (pri 28 V DC)
- Odolnosť proti skratu: Nie
- Farba béžová
- Menovité napätie: 300V
- Kategória prepätia: III
- Strana ovládania dotvarovania a vôle - strana zaťaženia: ≥ 5,5 mm
- Odolné impulzné napätie: 6 kV (1,2/50 µs)
- Vlhkosť: 40 °C / 93% relatívna vlhkosť, bez kondenzácie
- MTTF: 3 036 rokov
- Napätie zapnutia/vypnutia: 16,8V/16,5V DC
- Ochranný obvod: ochrana proti prepólovaniu
- Ochranný obvod na strane záťaže: dióda
- Montážna lišta: TS 35
- Trieda horľavosti podľa UL 94: V-0
- Stupeň znečistenia: 2
- Strana riadenia dielektrickej pevnosti - strana záťaže: 1 kVeff / 1 s
- Menovitá dĺžka odizolovania: 8 mm
- Upínacia plocha, menovité pripojenie: 1,5 mm²
- Upínacia plocha, min.: 0,5 mm²
- Upínacia plocha, max.: 1,5 mm²
- Prierez pripojenia vodiča AWG, min.: AWG 26
- Prierez pripojenia vodiča AWG, max.: AWG 16
- Prierez pripojenia vodiča, plný, min.: 0,5 mm²
- Prierez pripojenia vodiča, plný, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemný drôt, min.: 0,5 mm²
- Prierez pripojenia vodiča, jemný drôt, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemný drôt, min (AWG): AWG 26
- Prierez pripojenia vodiča, jemný drôt, max (AWG): AWG 16
- Prierez pripojenia vodiča, jemne lankový AEH s plastovou manžetou DIN 46228/4, min.: 0,5 mm²
- Prierez pripojenia vodiča, jemne lankový AEH s plastovou manžetou DIN 46228/4, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemný drôt, AEH (DIN 46228-1), min.: 0,5 mm²
- Prierez pripojenia vodiča, jemný drôt, AEH (DIN 46228-1), max.: 1,5 mm²
- Veľkosť čepele: 0,6 x 3,5 mm
- Max. spínacia frekvencia (DC riadiace napätie): 100 kHz
- Kategória výrobku
Opto väzobné relé
- Typ
MCZ O 24VDC
- Pripojenie
pružinová svorka
- Riadiace napätie (min.)
24 V/DC
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 - 24 V/DC
- Riadiace prúd (max.)
5 mA
- Spínacie napätie (min.)
5 V/DC
- Spínacie napätie (max.)
5 V/DC
- Max. spínací výkon
112 mW
- Typ kontaktu
1 spínací
- Min. teplota
-25 °C
- Max. teplota
+40 °C
IP20
- Šírka
6.1 mm
- V
91 mm
- Hĺbka
63.2 mm
- Hmotnosť
23.9 g
- Konštantný prúd (max.)
0.008 A
- Obsah
1 ks
- Prevádzková teplota
-40 až +100 °C
