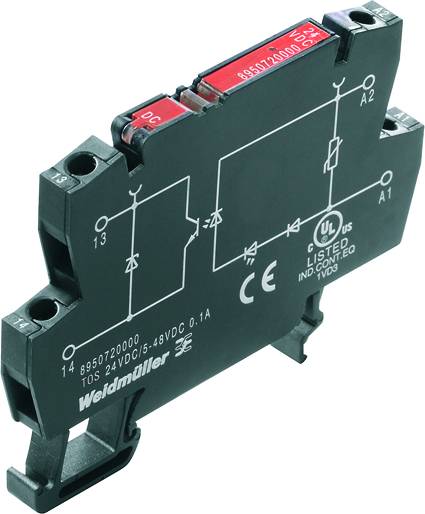

Weidmüller Opto väzobné relé 8950720000-10 0.1 A Spínacie napätie (max.): 48 V/DC 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Package
Kategória výrobku
Opto väzobné relé
Riadiace napätie (min.)
24 V/DC
Riadiace napätie (max.)
24 V/DC
Spínacie napätie (max.)
48 V/DC
Datasheety: (PDF)
5 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (13,41 € / kus)
134,14 €
bez DPH.
Doprava zadarmo
Už len 5 Set(y) skladom!
Hlavné benefity
Polovodičové relé
- Priemyselné balenie s 10 kusmi
Technické parametre
- Skladovacia teplota, max .: 80 ° C
- Skladovacia teplota, min .: -40 ° C
- Zobrazenie stavu: LED zelená
- Oneskorenie zapnutia:<13 µs
- Oneskorenie vypnutia:<42 µs
- Pokles napätia pri max. Naložiť:<1 V
- Unikajúci prúd:<10 uA
- Dôkaz skratu: Nie.
- Farba: čierna
- Menovité napätie: 300 V.
- Kategória prepätia: III
- Strana regulácie vzdialenosti a vzdialenosti od nákladu - strana zaťaženia:>3 mm
- Vydržacie napätie: 4 kV (1,2 / 50 µs)
- Vlhkosť: 5 ... 95% rel. Vlhkosť, Tu = 40 ° C, bez kondenzácie
- MTTF: 2 500 rokov
- Zapínacie / vypínacie napätie: 19,2 V / 6 V DC
- Ochranný obvod: varistor, ochrana proti obrátenej polarite
- Kategória zaťaženia: DC1
- min. Spínací prúd: 100 µA
- Strana zaťaženia ochranného obvodu: voľnobežná dióda
- DIN lišta: TS 35
- Trieda horľavosti podľa UL 94: V-0
- Stupeň znečistenia: 2
- Strana kontroly dielektrickej pevnosti - strana zaťaženia: 1,2 kVeff / 1 min
- Menovitá dĺžka odizolovania: 9 mm
- Upínacia plocha, menovité pripojenie: 2,5 mm²
- Upínacia plocha, min .: 0,5 mm²
- Upínacia plocha, max .: 4 mm²
- Prierez vodiča AWG, min .: AWG 20
- Prierez vodiča AWG, max .: AWG 12
- Prierez vodiča, plný, min .: 0,5 mm²
- Prierez vodiča, masívny, max .: 4 mm²
- Prierez vodiča, jemne prameňovaný, min .: 0,5 mm²
- Prierez vodiča, jemne prameňovaný, max .: 2,5 mm²
- Prierez vodiča, jemne prameňovaný, min. (AWG): AWG 20
- Prierez vodiča, jemne prameňovaný, max. (AWG): AWG 12
- Prierez vodiča, jemne prameň AEH, s plastovým golierom DIN 46228/4, min .: 0,5 mm²
- Prierez vodiča, jemne prameň AEH, s plastovým golierom DIN 46228/4, max .: 1,5 mm²
- Prierez vodiča, jemne prameňový, AEH (DIN 46228-1), min .: 0,5 mm²
- Prierez vodiča, jemne prameňový, AEH (DIN 46228-1), max .: 1,5 mm²
- Veľkosť čepele: 0,6 x 3,5 mm
- Max. Spínacia frekvencia (DC riadiace napätie): 3 000 Hz
- Uťahovací moment, min .: 0,4 Nm
- Uťahovací moment, max .: 0,6 Nm
- Druh obalu
Package
- Kategória výrobku
Opto väzobné relé
- Typ
TOS 24VDC/48VDC 0,1A
- Pripojenie
skrutkovací
- Riadiace napätie (min.)
24 V/DC
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 - 24 V/DC
- Riadiace prúd (max.)
7 mA
- Spínacie napätie (min.)
5 V/DC
- Spínacie napätie (max.)
48 V/DC
- Zaťažovací prúd
0.1 A
- Max. spínací výkon
170 mW
- Výstupné napätie (min.)
5 V/DC
- Výstupné napätie (max.)
48 V/DC
- Výstupný prúd (max.)
0.1 A
- Typ kontaktu
1 spínací
- Min. teplota
-20 °C
- Max. teplota
+60 °C
IP20
- Šírka
6.1 mm
- V
74.4 mm
- Hĺbka
55 mm
- Hmotnosť
20.7 g
- Priemyslové balenie
áno
- Konštantný prúd (max.)
0.1 A
- Obsah
10 ks
- Menovité riadiace napätie
24 V/DC
- Prevádzková teplota
-40 až +100 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 391945 Weidmüller Opto väzobné relé 8950720000-10 0.1 A Spínacie napätie (max.): 48 V/DC 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 391945 Weidmüller Opto väzobné relé 8950720000-10 0.1 A Spínacie napätie (max.): 48 V/DC 10 ks
Popis
Polovodičové relé. TERMOPTO, menovité riadiace napätie: 24 V DC ± 20%, menovité spínacie napätie: 5 ... 48 V DC, menovitý spínací prúd: 100 mA, skrutkové pripojenie. Polovodičové relé TERMOPTO 5 ... 48 V DC 0,1 A varianty výstupu, so vstupom AC alebo DC, v rôznych verziách: so skrutkovým spojom v šírke 6,1 mm a rôznymi ochrannými obvodmi na vstupe (diódy s voľným kolesom, varistor). zásuvné krížové spojenia, uzavretý dizajn.
