Name: Weidmüller zásuvkové puzdro na dosku RSV Počet pólov 18 Raster (rozteč): 5 mm 1444200000 25 ks
Brand: Weidmüller
SKU: 321788
Availability: BackOrder

Pravouhlý, slonovovej farby viacpólový konektor s 18 otvormi usporiadanými do troch radov po šesť.

Kategória výrobku

zásuvkové puzdro na dosku

Prevedenie

zástrčka, rovná

Počet riadkov

Rad

RSV

Raster (rozteč)

5 mm

Datasheety: (PDF)

Doručenie: Pi 8. 1. 2027

Počet (Veľkosť balenia 25 ks)

Set(y)

Celkom (945,00 € / kus)

945,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 25 ks
Počet riadkov: 1
Počet pólov: 18

Dodatočné informácie:

Technické parametre

Kategória výrobku: zásuvkové puzdro na dosku

Prevedenie: zástrčka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: RSV

Raster (rozteč): 5 mm

Počet kontaktov v rade: 18

Počet pólov: 18

Šírka: 32.6 mm

Ø pin: 0.97 mm

Kolíkový tvar: guľatý

Menovitý prúd: 14 A

Menovitý prúd - filter: 14 A

Obsah: 25 ks

Rozmer.: (d x š x v) 12.7 x 32.6 x 17.5 mm

Pripojenie: tlačené

Materiál puzdra: termoplast

Číslo výrobcu: 1444200000

Farba: sivá

Priemyslové balenie: áno

Izolačný materiál: termoplast

Materiál kontaktu: zliatina medi

Finálna úprava kontaktu: pozlátená

Menovité napätie: 500 V

V: 17.5 mm

Dĺžka: 12.7 mm

Spĺňa RoHS: áno

: IP20 (v zapojenom stave)

Smer zástrčky: kolmo k DPS

Max. teplota: +100 °C

Typ: RSV1,6 LB18 GR 3,2 AU

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Prevedenie

Šírka

Počet riadkov

Počet pólov

Weidmüller konektor do DPS RSV Počet pólov 12 Raster (rozteč): 5 mm 1416500000 25 ks

Objednávacie číslo:321645

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

23.8 mm

Min.: 1

Násobky: 1

375,00 €^*

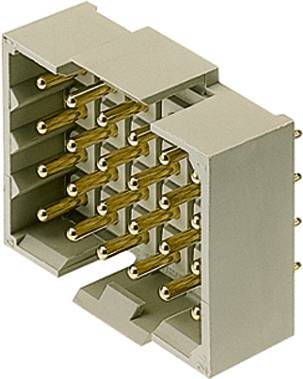

Weidmüller konektor do DPS RSV Počet pólov 12 Raster (rozteč): 5 mm 1443400000 25 ks

Objednávacie číslo:321780

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

23.8 mm

Min.: 1

Násobky: 1

695,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 12 Raster (rozteč): 5 mm 1443500000 25 ks

Objednávacie číslo:321781

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

23.8 mm

Min.: 1

Násobky: 1

365,00 €^*

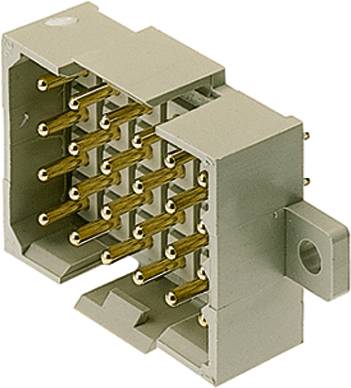

Weidmüller konektor do DPS RSV Počet pólov 12 Raster (rozteč): 5 mm 1443800000 25 ks

Objednávacie číslo:321785

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

32.5 mm

Min.: 1

Násobky: 1

679,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 12 Raster (rozteč): 5 mm 1443900000 25 ks

Objednávacie číslo:321786

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

37.50 mm

Min.: 1

Násobky: 1

375,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 18 Raster (rozteč): 5 mm 1444400000 25 ks

Objednávacie číslo:321790

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

37.60 mm

Min.: 1

Násobky: 1

935,00 €^*

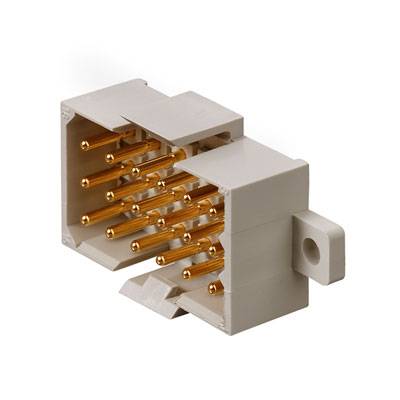

Weidmüller konektor do DPS RSV Počet pólov 18 Raster (rozteč): 5 mm 1444800000 25 ks

Objednávacie číslo:321795

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

42.5 mm

Min.: 1

Násobky: 1

935,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 24 Raster (rozteč): 5 mm 1445800000 20 ks

Objednávacie číslo:321805

Doručenie: St 28. 10.

5 Set(y)Conrad Electronic

zástrčka, rovná

42.5 mm

Min.: 1

Násobky: 1

985,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 24 Raster (rozteč): 5 mm 1445900000 20 ks

Objednávacie číslo:324007

Doručenie: Pi 8. 1. 2027

Conrad Electronic

zástrčka, rovná

42.5 mm

Min.: 1

Násobky: 1

569,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 36 Raster (rozteč): 5 mm 1419500000 10 ks

Objednávacie číslo:321680

Doručenie: St 28. 10.

5 Set(y)Conrad Electronic

zástrčka, rovná

47.6 mm

Min.: 1

Násobky: 1

415,00 €^*

Na stiahnutie

Datasheet

Datasheet 321788 Weidmüller zásuvkové puzdro na dosku RSV Počet pólov 18 Raster (rozteč): 5 mm 1444200000 25 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 321788 Weidmüller zásuvkové puzdro na dosku RSV Počet pólov 18 Raster (rozteč): 5 mm 1444200000 25 ks

Popis

Konektor PCB. Zásuvka samice, 5,00 mm, počet pólov: 18, dĺžka spájkovacieho kolíka: 3,2 mm, pozlátené, kamienkovo sivé, krabica. Obdĺžnikový konektor s spájkovacím kolíkom a kontaktmi spájkovacej zásuvky pre aplikácie na doske plošných spojov. Vysoká hustota balenia je dosiahnutá niekoľkými radmi a použitím krimpovacích kontaktov v náprotivku. Konektory môžu byť kódované a zaistené pomocou náprotivku. Dodávka prebieha v kartónovej škatuli. 500V (IEC) / 300V (UL), 14A (IEC) / 10A (UL),.
