Name: Weidmüller zásuvkové púzdro na kábel Počet pólov 2 Raster (rozteč): 7.62 mm 1081610000 50 ks
Brand: Weidmüller
SKU: 286925
Availability: BackOrder

Čierny plastový konektor s dvoma radmi štvorcových kolíkov a červenou poistkou, typicky používaný pre elektronické prepojenia.

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Raster (rozteč)

7.62 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Po 11. 1. 2027

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (295,00 € / kus)

295,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 2

Dodatočné informácie:

Technické parametre

Napájacie kontakty: 2
Signálne kontakty: 4

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Vlastnosti: kódovacie
s pružinovým spojom PUSH-IN

Raster (rozteč): 7.62 mm

Počet kontaktov v rade: 2

Počet pólov: 2

Šírka: 44.70 mm

Menovitý prúd: 35 A

Menovitý prúd - filter: 35 A

Obsah: 50 ks

AWG max.: 8

AWG min.: 24

Dĺžka izolácie (max.): 12.00 mm

Rozmer.: (d x š x v) 24.30 x 44.70 x 31.74 mm

Pripojenie: pružinová svorka

Číslo výrobcu: 1081610000

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: pocínované

Menovité napätie: 600 V

V: 31.74 mm

Dĺžka: 24.30 mm

Maximálny prierez: 10 mm²

Prierez min: 0.5 mm²

Spĺňa RoHS: áno

Smer zástrčky: kolmo k DPS

Typ: BVF 7.62HP/02/180MF BCF/04R SN BK BX

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Šírka

Počet riadkov

Počet pólov

Raster (rozteč)

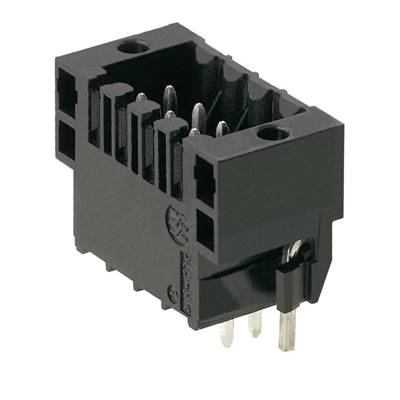

Weidmüller konektor do DPS Počet pólov 10 Raster (rozteč): 3.50 mm 1017160000 72 ks

Objednávacie číslo:280746

Doručenie: Pi 18. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

50 mm

3.50 mm

Min.: 1

Násobky: 1

305,00 €^*

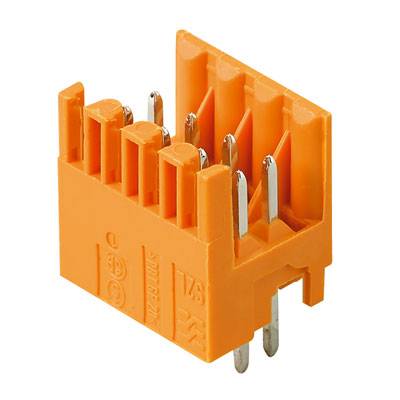

Weidmüller konektor do DPS Počet pólov 10 Raster (rozteč): 3.50 mm 1044980000 175 ks

Objednávacie číslo:282427

Doručenie: Št 10. 12.

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

330 mm

3.50 mm

Min.: 1

Násobky: 1

689,00 €^*

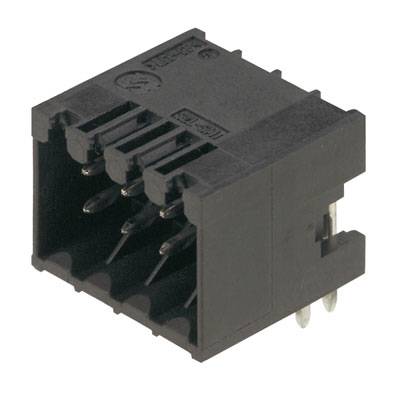

Weidmüller konektor do DPS Počet pólov 10 Raster (rozteč): 3.50 mm 1057060000 235 ks

Objednávacie číslo:282849

Doručenie: Št 10. 12.

Conrad Electronic

10 A

zástrčka, vstaviteľná horizontálna

335 mm

3.50 mm

Min.: 1

Násobky: 1

899,00 €^*

Weidmüller konektor do DPS Počet pólov 10 Raster (rozteč): 3.50 mm 1065330000 20 ks

Objednávacie číslo:283285

Doručenie: Pi 18. 12. 2026

Conrad Electronic

7 A

zástrčka, vstaviteľná horizontálna

35.00 mm

3.50 mm

Min.: 1

Násobky: 1

174,99 €^*

Weidmüller konektor do DPS Počet pólov 12 Raster (rozteč): 3.50 mm 1017170000 66 ks

Objednávacie číslo:280748

Doručenie: Pi 18. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

60 mm

3.50 mm

Min.: 1

Násobky: 1

319,00 €^*

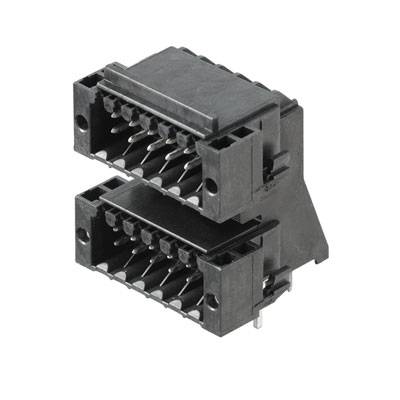

Weidmüller konektor do DPS Počet pólov 12 Raster (rozteč): 3.50 mm 1045390000 20 ks

Objednávacie číslo:282464

Doručenie: Pi 18. 12. 2026

Conrad Electronic

7 A

zástrčka, vstaviteľná horizontálna

35.00 mm

3.50 mm

Min.: 1

Násobky: 1

244,99 €^*

Weidmüller konektor do DPS Počet pólov 12 Raster (rozteč): 3.50 mm 1065340000 20 ks

Objednávacie číslo:283286

Doručenie: Pi 18. 12. 2026

Conrad Electronic

7 A

zástrčka, vstaviteľná horizontálna

35.00 mm

3.50 mm

Min.: 1

Násobky: 1

199,99 €^*

Weidmüller konektor do DPS Počet pólov 14 Raster (rozteč): 3.50 mm 1017180000 54 ks

Objednávacie číslo:280749

Doručenie: Pi 18. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

70 mm

3.50 mm

Min.: 1

Násobky: 1

299,00 €^*

Weidmüller konektor do DPS Počet pólov 14 Raster (rozteč): 3.50 mm 1028430000 20 ks

Objednávacie číslo:281165

Doručenie: Pi 18. 12. 2026

Conrad Electronic

7 A

zástrčka, vstaviteľná horizontálna

35.00 mm

3.50 mm

Min.: 1

Násobky: 1

275,00 €^*

Weidmüller konektor do DPS Počet pólov 14 Raster (rozteč): 3.50 mm 1065350000 20 ks

Objednávacie číslo:283287

Doručenie: Pi 18. 12. 2026

Conrad Electronic

7 A

zástrčka, vstaviteľná horizontálna

35.00 mm

3.50 mm

Min.: 1

Násobky: 1

239,99 €^*

Na stiahnutie

Datasheet

Datasheet 286925 Weidmüller zásuvkové púzdro na kábel Počet pólov 2 Raster (rozteč): 7.62 mm 1081610000 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 286925 Weidmüller zásuvkové púzdro na kábel Počet pólov 2 Raster (rozteč): 7.62 mm 1081610000 50 ks

Popis

Konektor PCB. Zásuvkový konektor, 7,62 mm, počet pólov: 2, 180 °, pružinové pripojenie PUSH IN, upínacia plocha, menovité pripojenie, max.: 10 mm², krabica. Kombinovaná 180 ° zásuvka s napájacími a signálnymi kontaktmi v technológii pripojenia INPUSH IN vrátane samosvorného uzamykania stredovej príruby, voliteľne s pripojiteľným tienením v mriežke 7,62. Umožňuje súčasné zapojenie napájania, signálu a (voliteľného) pripojenia štítu. Ideálne na pripojenie servo a asynchrónnych diskov. Na energetické kontakty spĺňa požiadavky IEC 61800-5-1 a UL 1059 ClassC 600 V. Samosvorná stredová príruba s automatickým blokovaním znižuje priestor požadovaný o jednu šírku mriežky v porovnaní s konvenčnými riešeniami. Zásuvné tienenie zaisťuje rozsiahly kontakt s krytom zariadenia a nemusí sa skrutkovať samostatne. Voliteľné na požiadanie: bez pripojenia tienenia, bez upevnenia na prírubu alebo stredovej príruby s dodatočným skrutkovým upevnením. 0,2 - 6,0 mm² (IEC) / 28 - 12 AWG (UL), 1 000 V (IEC) / 600 V (UL), 38 A (IEC) / 35 A (UL).

Tento text bol preložený strojovo.
