Wiha Typ-2 Merací adaptér pre nástennú krabicu typu 2 pre testery inštalácií (47210), 47210, N/A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity

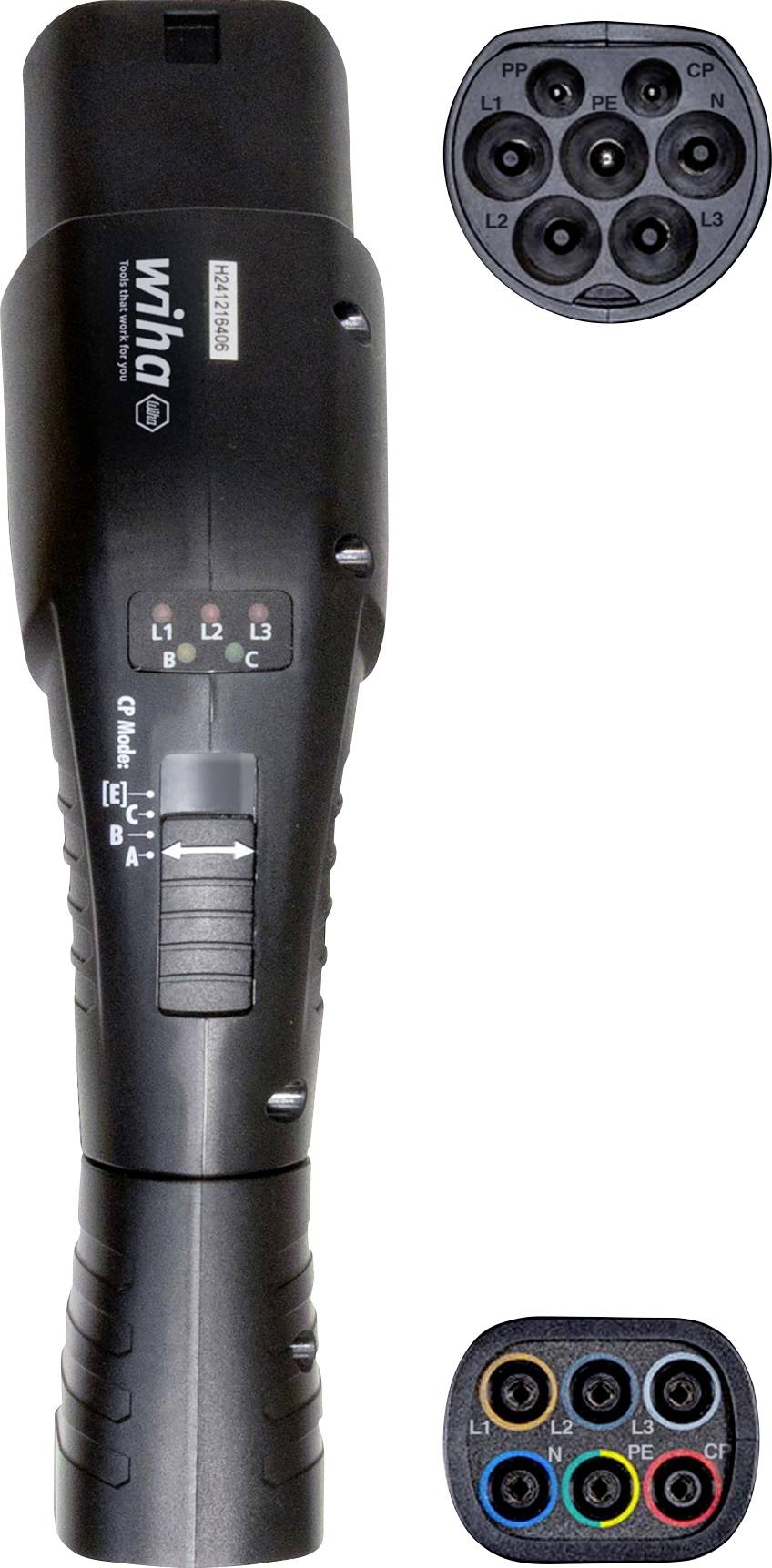

Merací adaptér pre nástennú krabicu typu 2 pre testery inštalácií (47210)
- Jednoduché a rýchle funkčné testovanie nástenných nabíjačiek s konektorom typu 2
- Intuitívne ovládanie pomocou posuvníka pre výber režimu CP
- Umožňuje simuláciu elektrických porúch pre komplexnú diagnostiku nástenných nabíjačiek podľa noriem VDE.
- Merací adaptér je možné použiť bez testera inštalácií vďaka integrovaným LED indikátorom stavu.
Technické parametre
- Simulácia PP: otvorený, 13A, 20A, 32A, 63A
- Pripojenia: 4 mm bezpečnostné zásuvky (L1, L2, L3, N, PE) a zásuvka s ochranným kontaktom pre záťažovú skúšku
- Indikátor fázy: LED signalizácia pre všetky tri fázy
- Prevedenie
Merací adaptér na testovanie nabíjacích staníc pre elektromobily (EVSE) typ 2
- Hmotnosť
850 g
- Kategória merania
CAT III 300 V
- Šírka
110 mm
- V
190 mm
- Dĺžka
250 mm
- Hĺbka
45 mm
- Typ
Typ-2
bez certifikátu
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3639966 Wiha Typ-2 Merací adaptér pre nástennú krabicu typu 2 pre testery inštalácií (47210), 47210, N/A, 1 ks
Popis
Spoľahlivá prevádzka nástennej nabíjačky je nevyhnutná, či už počas prvého pripojenia k sieti alebo počas pravidelných kontrol, aby sa predišlo následným nákladom a bezpečnostným rizikám. Merací adaptér Wiha Wallbox spolu s testerom inštalácií podporuje rýchle, bezpečné a normám vyhovujúce testovanie nástenných nabíjačiek priamo cez pripojenie typu 2 stanice – bez časovo náročného opätovného zapojenia.
Posuvník umožňuje simulovať skutočné stavy vozidla systému Control Pilot: od A – „Vozidlo nie je pripojené“ cez B – „Vozidlo pripojené, nie je pripravené na nabíjanie“ až po C – „Elektrické vozidlo pripojené, pripravené na nabíjanie, vetranie nie je potrebné“. Okrem toho je zahrnutá simulácia chyby CP „E“, aby bolo možné vykonať komplexnú diagnostiku nástennej nabíjačky podľa špecifikácií VDE. Integrovaný LED displej poskytuje jasnú spätnú väzbu o pripravenosti na nabíjanie a fáze za každých okolností, a to aj bez použitia testera inštalácií pre rýchlu kontrolu. V kombinácii s testerom inštalácií Wiha je možné vykonávať typické merania, ako je napätie, frekvencia, fázová postupnosť, rôzne testy prúdových chráničov (aj pre prúdové chrániče pre elektromobily s jednosmernými poruchovými prúdmi 6 mA), izolačný odpor, merania nízkeho odporu, impedancia vedenia a slučky.
Tento text bol preložený strojovo.
Posuvník umožňuje simulovať skutočné stavy vozidla systému Control Pilot: od A – „Vozidlo nie je pripojené“ cez B – „Vozidlo pripojené, nie je pripravené na nabíjanie“ až po C – „Elektrické vozidlo pripojené, pripravené na nabíjanie, vetranie nie je potrebné“. Okrem toho je zahrnutá simulácia chyby CP „E“, aby bolo možné vykonať komplexnú diagnostiku nástennej nabíjačky podľa špecifikácií VDE. Integrovaný LED displej poskytuje jasnú spätnú väzbu o pripravenosti na nabíjanie a fáze za každých okolností, a to aj bez použitia testera inštalácií pre rýchlu kontrolu. V kombinácii s testerom inštalácií Wiha je možné vykonávať typické merania, ako je napätie, frekvencia, fázová postupnosť, rôzne testy prúdových chráničov (aj pre prúdové chrániče pre elektromobily s jednosmernými poruchovými prúdmi 6 mA), izolačný odpor, merania nízkeho odporu, impedancia vedenia a slučky.
Tento text bol preložený strojovo.
Prevedenie
- Použitie: Na funkčné a bezpečnostné testovanie nabíjacích staníc (wallboxov) v oblasti elektromobility.
- Používajte s testerom inštalácií Wiha.
- Bezpečnostné a funkčné skúšky podľa DIN VDE 0100-600 (IEC 60364-6) a DIN VDE 0105-100 (EN 50110) pre nástenné nabíjačky podľa DIN VDE 0122-1 (IEC 61851-1).
