Name: Zadný panel konektora zariadenia PRC 5-FT25-MC2,5-150 čierna, modrá, sivá, hnedá, zelená, žltá Phoenix Contact Množstvo:
Brand: Phoenix Contact
SKU: 2209169
Availability: SoldOut

Čierny, okrúhly viacpólový konektor s piatimi kontaktmi, prepojený zväzkom káblov s farebne označenými vodičmi.

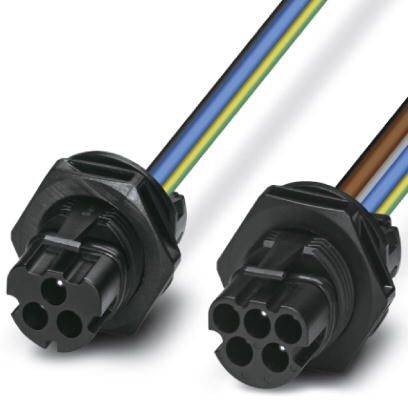

Dva čierne guľaté konektory so farebnými káblami. Vľavo sú žlto-zeleno-modré a vpravo hnedo-čierno-modré káble.

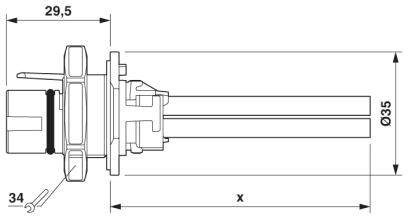

Technický výkres mechanickej súčiastky s rozmermi: dĺžka 29,5 a priemer 35. Detailný pohľad s označením 34.

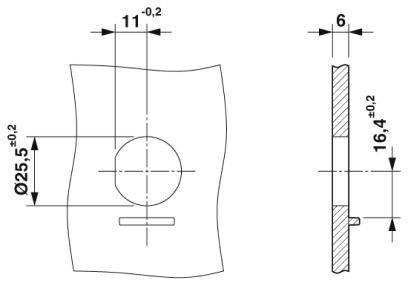

Technický výkres súčasti s presnými rozmermi: priemer 25,5 ±0,2 mm, výška 16,4 ±0,2 mm, vzdialenosti 11 ±0,2 mm a 6 mm.

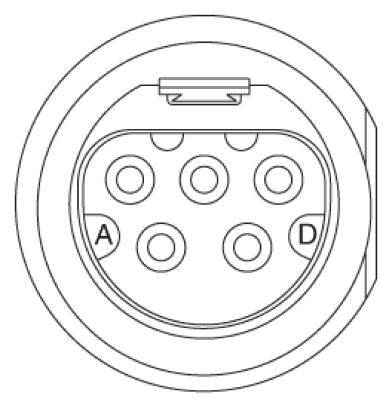

Schéma nabíjacieho konektora pre elektrické vozidlá s piatimi okrúhlymi kontaktmi a dvoma obdĺžnikovými pólmi, označenými písmenami 'A' a 'D'.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (144,99 € / kus)

144,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Materiál nosiča kontaktu: OOP
Materiálové tesnenie: EPDM
Materiál O-krúžku: silikón
Materiál skrutkové spojenie: OOP
Typ zámku: západkový zámok
Párovacie cykly: 100
Sila vytiahnutia: 175 N ± 50 N.
Vkladacia sila: 40 N ± 10 N
Uťahovací moment: 2,5 Nm ± 0,1 Nm (uťahovacia matica)
Veľkosť kľúča prevlečná matica: 32 mm
Priemer drôtu vrátane izolácie: 3,65 mm ± 0,15 mm

Typ: PRC 5-FT25-MC2,5-150

Kategória výrobku: guľatý konektor DIN

Počet kontaktov: 5

: IP66
IP68
IP69K
IP65

Pripojenie: krimpovanie

Menovité napätie: 690 V/AC

Farba: čierna
modrá
sivá
hnedá
zelená
žltá

Prierez pre pripojenie: 2.5 mm²

Menovité napätie: 690 V

Menovitý prúd: 24 A

Materiál puzdra: PPE

Číslo výrobcu: 1409211

Obsah: 10 ks

Materiál kontaktu: zliatina medi, pozlátená

Pólov: 5

Šírka: 35 mm

V: 35 mm

Dĺžka: 29.5 mm

Prevedenie: PIN kontakt

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209169 Zadný panel konektora zariadenia PRC 5-FT25-MC2,5-150 čierna, modrá, sivá, hnedá, zelená, žltá Phoenix Contact Množstvo:

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209169 Zadný panel konektora zariadenia PRC 5-FT25-MC2,5-150 čierna, modrá, sivá, hnedá, zelená, žltá Phoenix Contact Množstvo:

Popis

Kruhový konektor (strana zariadenia), zadný panel konektora zariadenia, materiál krytu: OOP, farba: čierna, počet pólov: 5, prierez vodiča max.: 2,5 mm², menovité napätie: 690 V AC, menovitý prúd: 24 A, typ pripojenia: krimpovacie pripojenie, typ kontaktu: kolík, dĺžka kábla: 150
