Zettler Electronics AZ979-1A-12D 507411 relé motorového vozidla, 1120 W, 80 A

'ZETTLER AZ979-1A-12D Čína 04X7' na čiernej elektrickej relé súčiastke s kovovými kontaktmi.

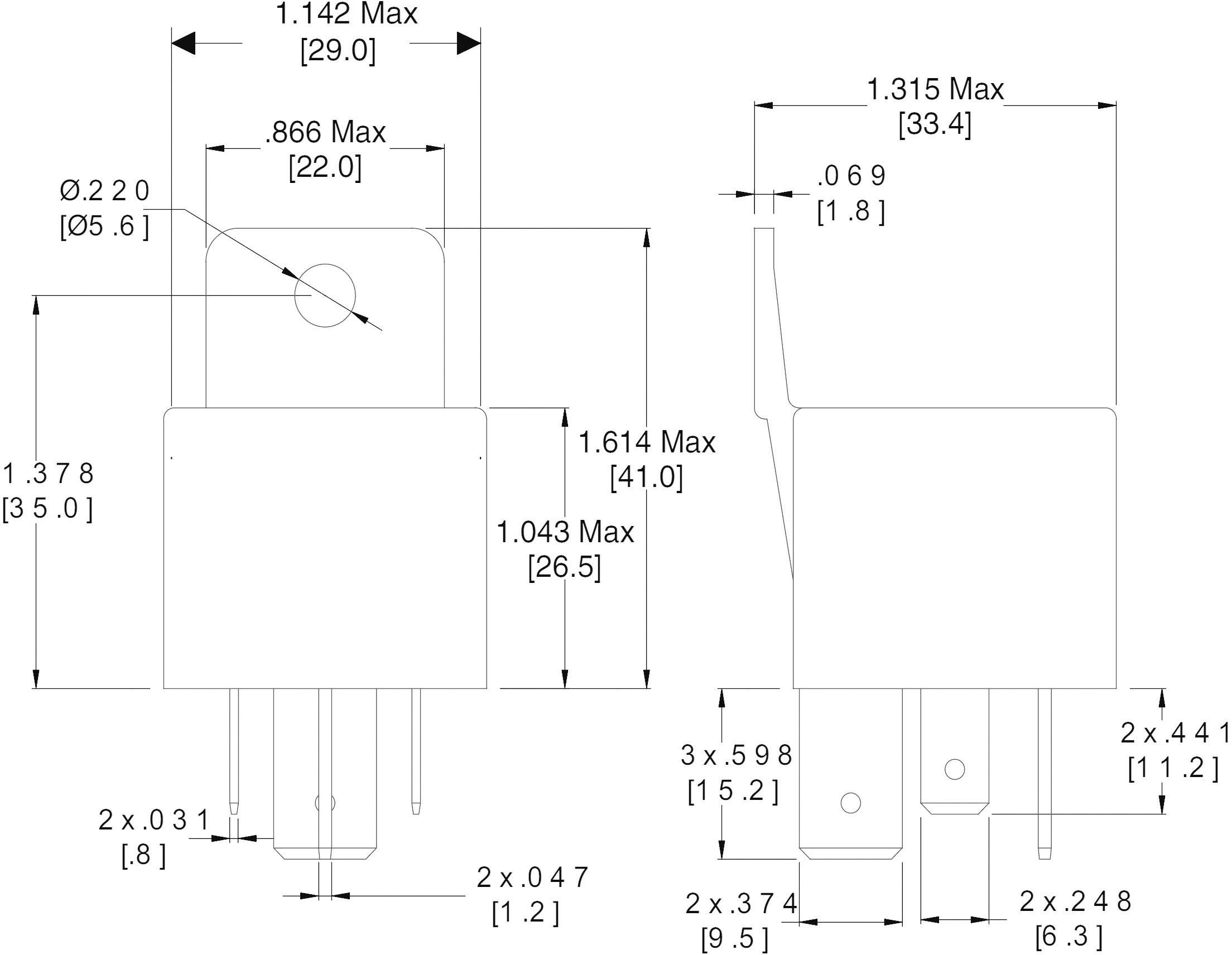

Technický výkres elektrického konektora s rozmermi v milimetroch a palcoch. Zobrazuje pohľady a rozmerové údaje pre výšku, šírku a priemer otvorov.

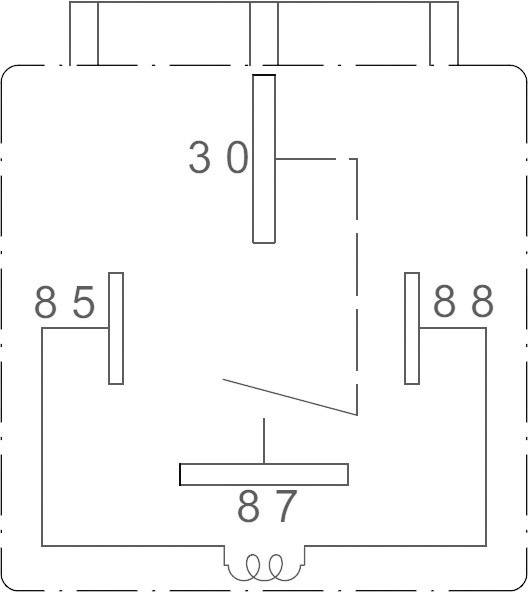

Spínací symbol elektrického relé s prípojkami 30, 85, 86, 87 a 88, ktorý znázorňuje riadenie elektrického obvodu.

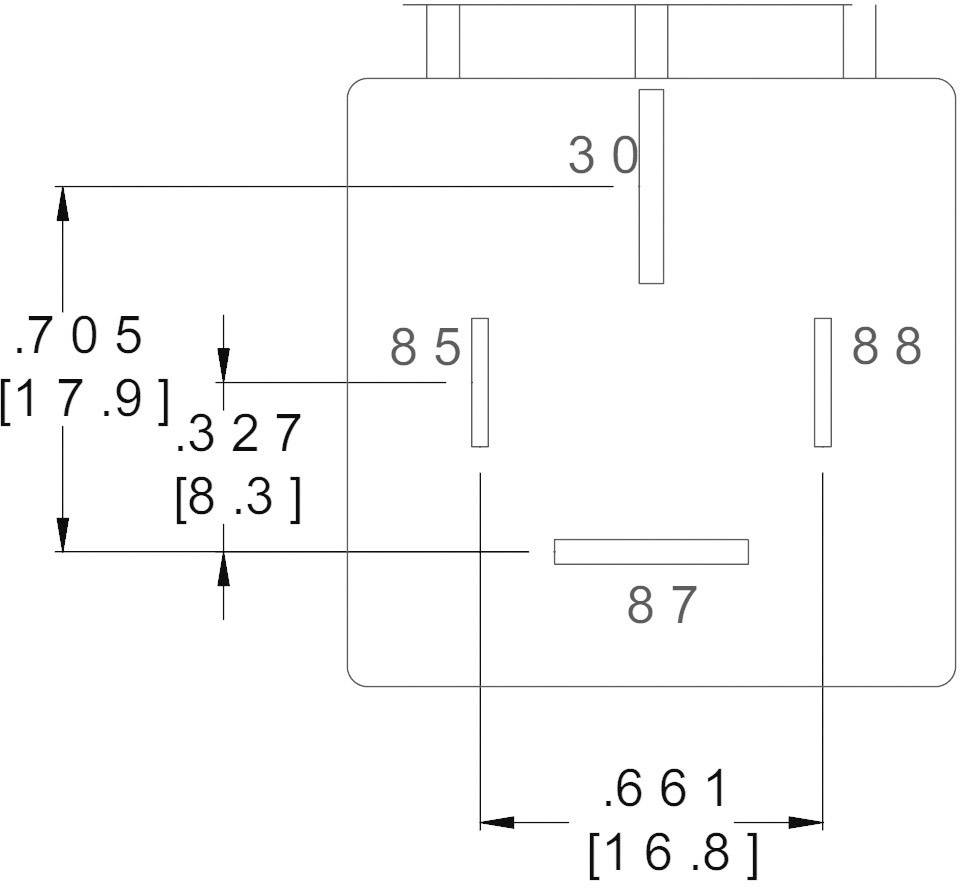

Technický výkres štvorcového konektora s rozmermi: šírka 30 mm, výška 32,7 mm, rôzne veľkosti otvorov a vzdialenosti.

1/4

Kategória výrobku

relé motorového vozidla

Menovité napätie cievky

12 V/DC

Typ kontaktu

1 spínací

Pripojenie

plochý konektor 9,5 mm

plochý konektor 6,3 mm

Spínacie napätie (max.)

30 V/DC

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

47 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (6,09 € / kus)

6,09 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Automobilové relé MINI-ISO

Dodatočné informácie:

Technické parametre

Zapínací prúd: 500 A
Izolačné napätie: (cievka/kontakt, kontakt/kontakt) 500V rms
Izolačný odpor: (500V/DC) 100MΩ
Kontaktný odpor:< 50 mΩ

Kategória výrobku: relé motorového vozidla

Typ: AZ979-1A-12D

Vlastnosti: Bez upevňovacieho uholníka

Menovité napätie cievky: 12 V/DC

Typ kontaktu: 1 spínací

Materiál kontaktu: striebro-cín-kyslík

Pripojenie: plochý konektor 9,5 mm
plochý konektor 6,3 mm

Spínacie napätie (max.): 30 V/DC

Spínací prúd (max.): 80 A

Max. spínací výkon: 1120 W

Odpor cievky: 90 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 33.4 mm

V: 41 mm

Dĺžka: 29 mm

Rozmer.: (d x š x v) 29 x 33.4 x 41 mm

Spĺňa RoHS: áno

Typ: AZ979-1A-12D

Na stiahnutie

Datasheet

Datasheet 507411 Zettler Electronics AZ979-1A-12D 507411 relé motorového vozidla, 1120 W, 80 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507411 Zettler Electronics AZ979-1A-12D 507411 relé motorového vozidla, 1120 W, 80 A

Popis

Relé so spínacím prúdom 500 A a prípustnou prevádzkovou teplotou do +85 ° C. Podľa noriem ISO / TS 16949 a ISO14001, testovaných podľa špecifikácií SAEJ2544.

Tento text bol preložený strojovo.

Rady

Informácie o spínacom prúde sa týkajú maximálneho spínacieho prúdu. Podrobnejšie špecifikácie nájdete v rozsiahlej dokumentácii, ktorá je k dispozícii na stiahnutie zadarmo.
