Zettler Electronics AZ983-1C-12D 507420 relé motorového vozidla, 840 W, 60 A

Čierne, kockovité relé s nápisom 'ZETTLER AZ983-1C-24D China 02X7'. Má štyri kovové kolíky na spodnej strane.

Ilustračný obrázok

Diagram elektrického komponentu s podrobnými rozmermi. Rozmery sú uvedené v palcoch a milimetroch, zobrazuje rôzne komponenty a ich veľkosť.

Technický výkres štvorcového konštrukčného dielu s rozmermi a polohami otvorov. Detaily zahŕňajú údaje o dĺžkach a toleranciách.

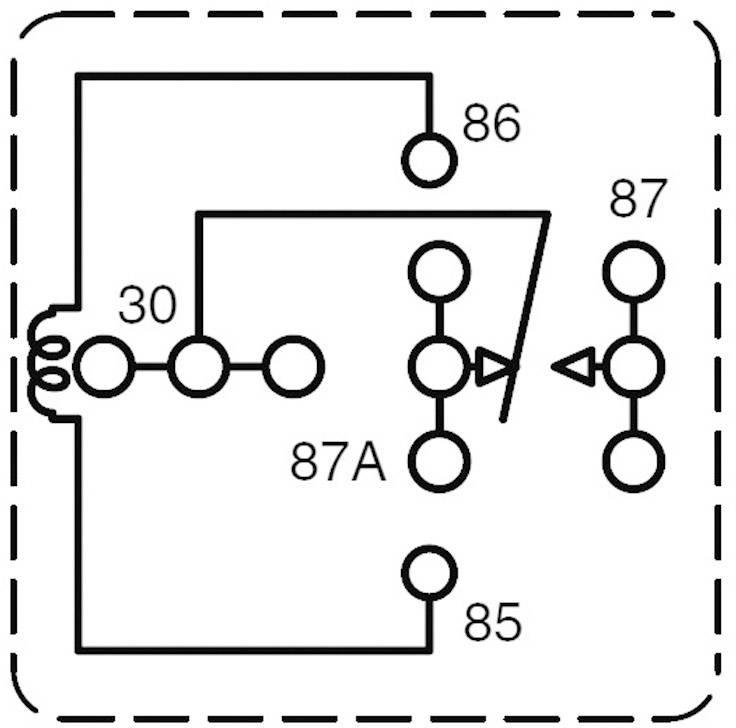

Elektrický schémový symbol relé s prípojkami: 30, 85, 86, 87 a 87A. Zobrazuje vnútornú spájaciu cestu a funkciu.

1/4

Ilustračný obrázok

Kategória výrobku

relé motorového vozidla

Menovité napätie cievky

12 V/DC

Typ kontaktu

1 prepínací

Pripojenie

tlačené

Spínacie napätie (max.)

75 V/DC

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

130 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (5,68 € / kus)

5,68 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Relé vozidla MINI-ISO

Dodatočné informácie:

Technické parametre

Izolačné napätie: (cievka/kontakt, kontakt/kontakt) 500V rms
Izolačný odpor: (500V/DC) 100MΩ
Kontaktný odpor:< 50 mΩ

Kategória výrobku: relé motorového vozidla

Typ: AZ983-1C-12D

Vlastnosti: Bez upevňovacieho uholníka

Menovité napätie cievky: 12 V/DC

Typ kontaktu: 1 prepínací

Materiál kontaktu: striebro-cín-kyslík

Pripojenie: tlačené

Spínacie napätie (max.): 75 V/DC

Spínací prúd (max.): 60 A

Zatvárací kontakt spínacieho prúdu (max.): 60 A

Max. spínací výkon: 840 W

Odpor cievky: 80 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 29 mm

V: 28 mm

Dĺžka: 29 mm

Rozmer.: (d x š x v) 29 x 29 x 28 mm

Spĺňa RoHS: áno

Typ: AZ983-1C-12D

Na stiahnutie

Datasheet

Datasheet 507420 Zettler Electronics AZ983-1C-12D 507420 relé motorového vozidla, 840 W, 60 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507420 Zettler Electronics AZ983-1C-12D 507420 relé motorového vozidla, 840 W, 60 A

Popis

Relé s vysokým zapínacím prúdom a prípustnou prevádzkovou teplotou do +85 ° C. Podľa noriem ISO / TS 16949 a ISO14001, testované podľa špecifikácií SAEJ2544.

Tento text bol preložený strojovo.

Rady

Informácie o spínacom prúde sa týkajú maximálneho spínacieho prúdu. Podrobnejšie špecifikácie nájdete v rozsiahlej dokumentácii, ktorá je k dispozícii na stiahnutie zadarmo.
